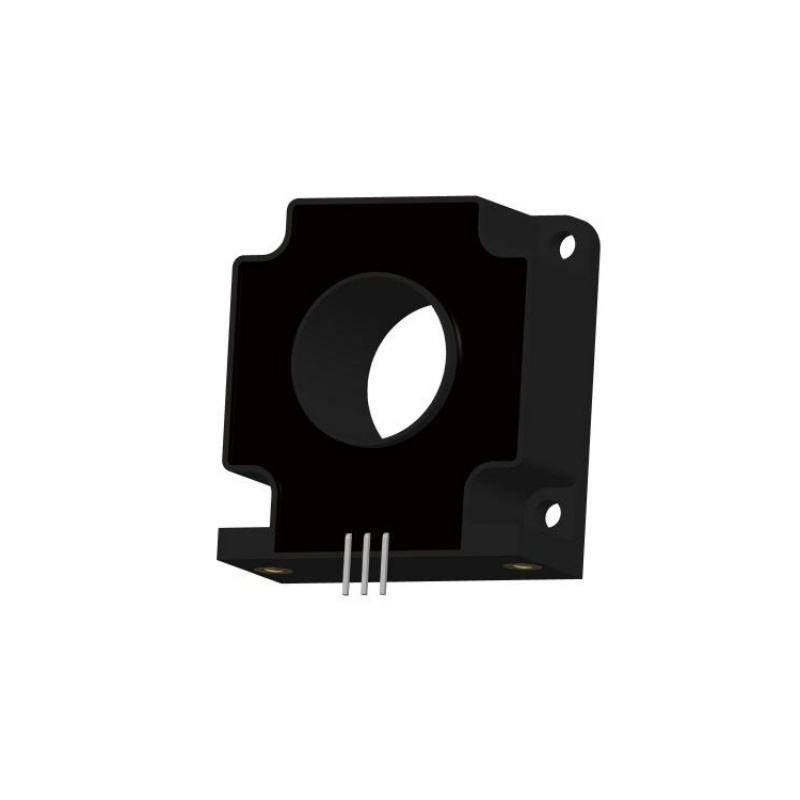

مستشعر تيار هول من سلسلة HOVS-62S
INTRODUCTIONS":"
مستشعر تيار بتأثير هول
تيار الإدخال المقنن: 50-600 أمبير تيار مستمر أو تيار متردد
جهد الخرج المقنن: 4 فولت (T=25 درجة مئوية)
مصدر الطاقة: ±12 فولت ~ ±15 فولت (5%)
نوع الدبوس، تركيب لوحة الدوائر المطبوعة
هذه سلسلة جديدة من مستشعرات تيار هول، يمكن استخدامها للكشف عن التيار المستمر، والتيار المتردد، والترددات العالية، والنبضات، بالإضافة إلى أنواع مختلفة من موجات التيار غير المنتظمة. إشارات.
المزيد من الخيارات
FEATURES ":"
أداء مستقر، ومظهر أنيق
طريقة التركيب: لوحة الدوائر المطبوعة أو البراغي
مادة مقاومة للهب، صديقة للبيئة، ومقاومة لدرجات الحرارة العالية، آمنة و موثوق
ADVANTAGES ":"
دقة عالية وخطية جيدة.
انحراف منخفض في الإزاحة والكسب.
فقد منخفض للإدخال، وقدرة جيدة على التحميل الزائد.
نطاق ترددي واسع، استجابة سريعة.
APPLICATIONS ":"
محولات الطاقة الشمسية (MPPT)، صندوق التجميع لتطبيقات الطاقة الشمسية، مصادر الطاقة ذات الوضع المبدل (SMPS)، مصادر الطاقة، UPS، تطبيقات اللحام، محركات التيار المتردد متغيرة السرعة ... إلخ.
مقاس
مخطط الدائرة
خريطة ثقوب لوحة الدائرة الكهربائية :
مواصفة
| HOVD-52S51 | HOVD-52S52 | HOVD-52S53 | HOVD-52S54 | HOVD-52S55 | HOVD-52S56 | HOVD-52S57 | وحدة |
| تيار الإدخال المقنن | 50 | 100 | 200 | 300 | 400 | 500 | 600 | أ |
| نطاق تيار الاختبار | ±150 | ±300 | ±600 | ±900 | ±900 | ±900 | ±900 | أ |
| جهد الخرج المقنن | 4 (T=25℃) | V | ||||||
| مقاومة مُحمّلة | ≥10 | كيلو أوم | ||||||
| جهد الطاقة | ±12~±15(5% ) | V | ||||||
| الخسارة الحالية | ≤15 | مللي أمبير | ||||||
| جهد الإزاحة الصفري | ≤±20 ( T=25℃) | ملي فولت | ||||||
| جهد الإزاحة المغناطيسية | ≤±25 ( T=25℃) | ملي فولت | ||||||
| انحراف درجة حرارة الجهد الكهربائي المعوض | ≤±2mV/℃ ( IP=0 T=-10~+70℃ ) | ملي فولت | ||||||
| الخطية | ≤0.5 ( T=25℃) | % | ||||||
| دقة | ≤1.0 (T=25℃ VC=±15V) | % | ||||||
| زمن الاستجابة | أقل من 5 | µS | ||||||
| جهد العزل | 3.0 | كيلو فولت/دقيقة | ||||||
| عرض نطاق -3 ديسيبل | DC…20 | كيلوهرتز | ||||||
| درجة حرارة التشغيل | -25~+85 | درجة مئوية | ||||||
| درجة حرارة التخزين | -40~+90 | درجة مئوية | ||||||
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
لمزيد من المعلومات حول منتجاتنا، مرحبا بكم للاتصال بنا في أي وقت!
