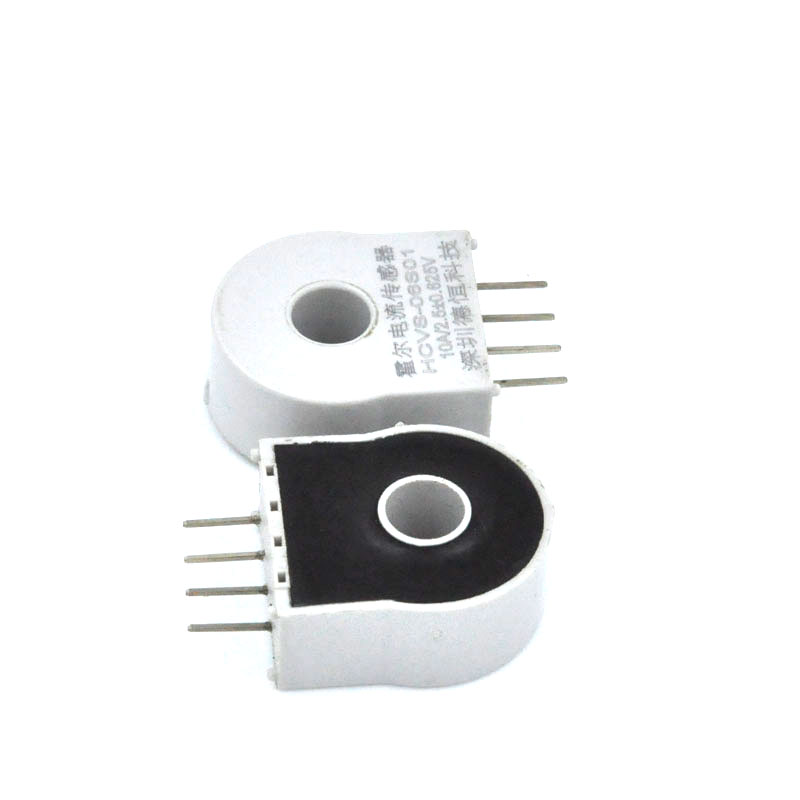

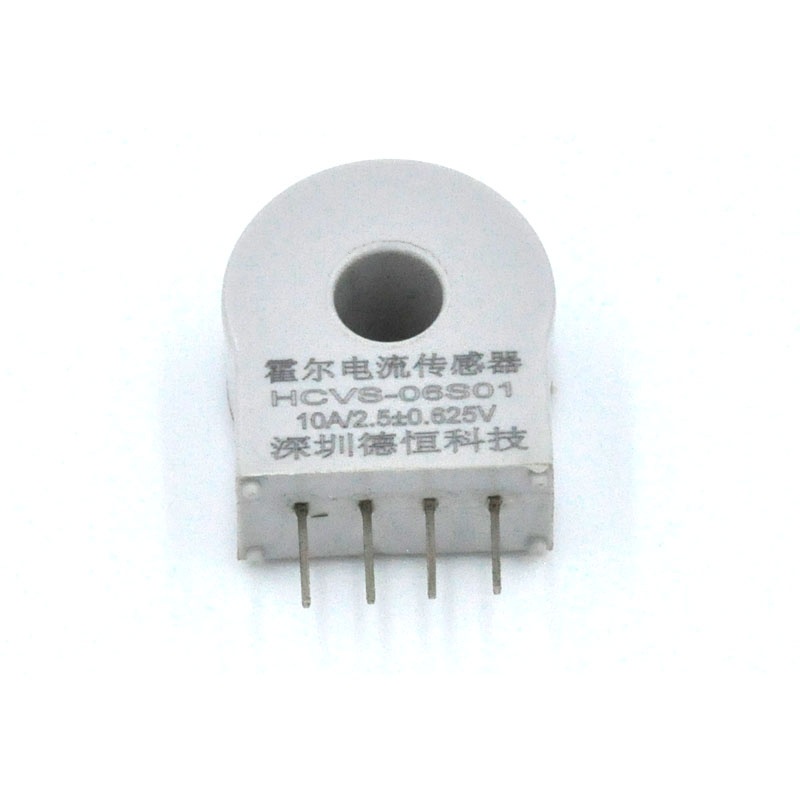

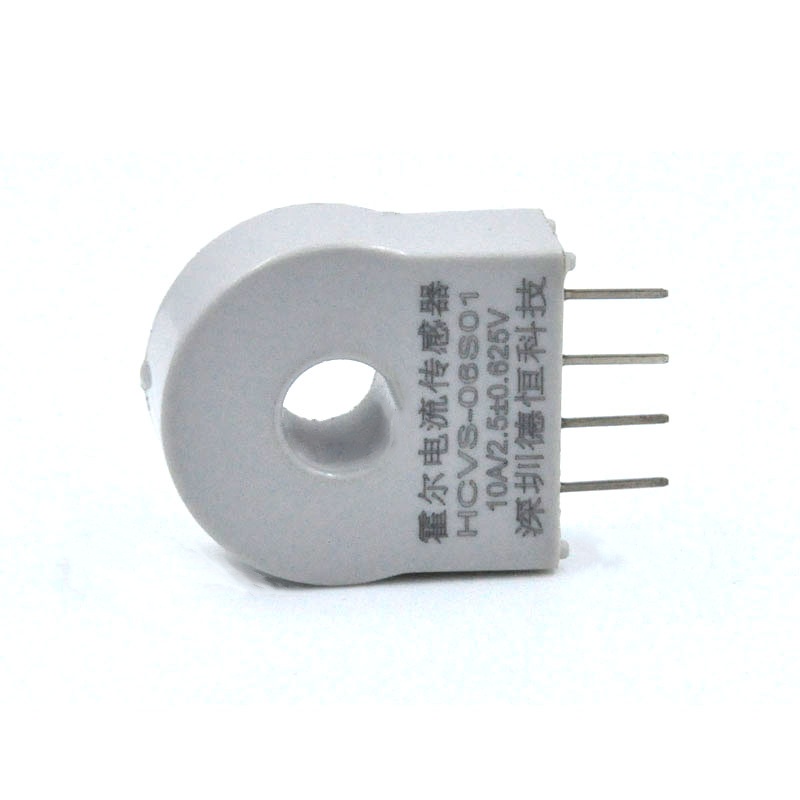

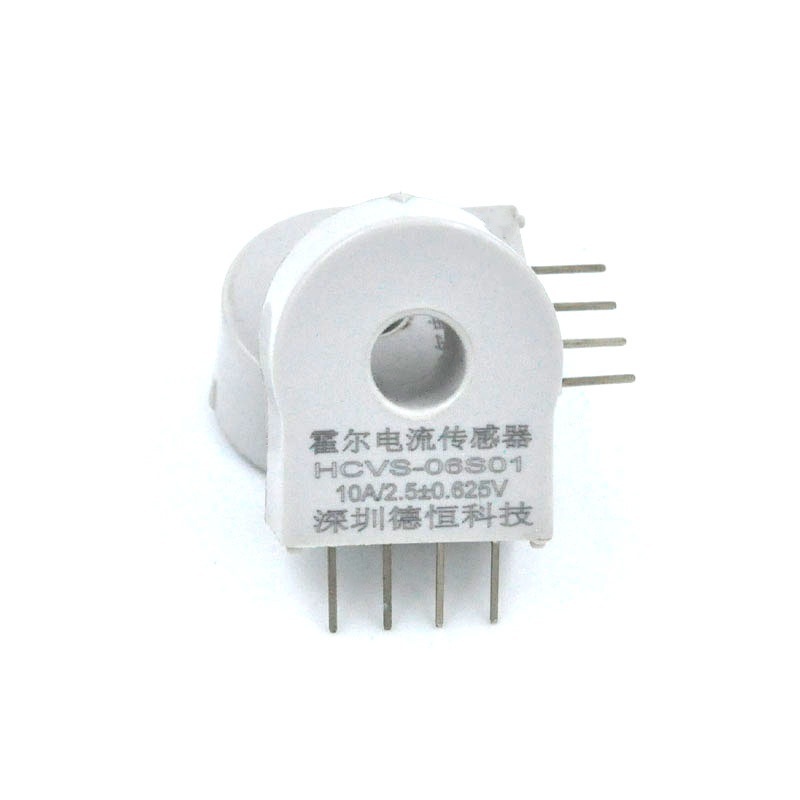

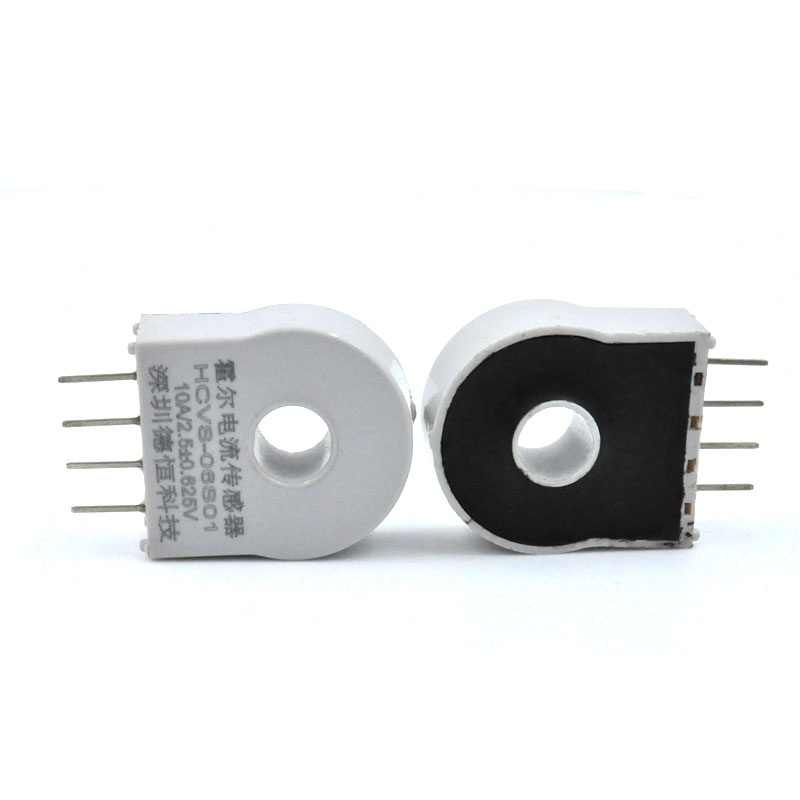

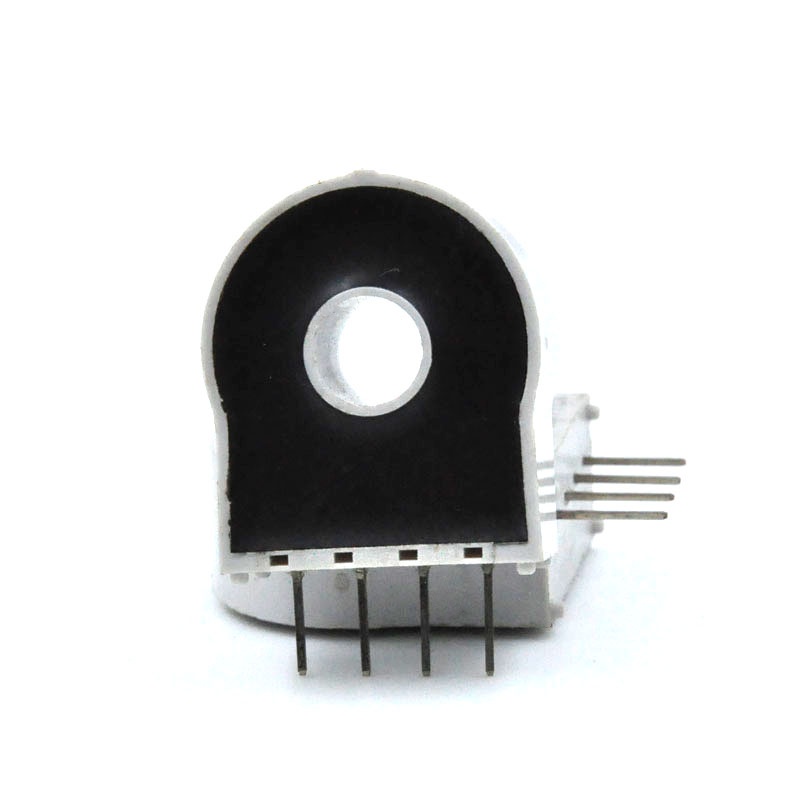

مستشعر تيار القاعة من سلسلة HOVS-06S (مصدر واحد)
مقدمات ：
مستشعر تيار تأثير هول
تصنيف الإدخال الحالي: 10-50A DC
جهد الخرج المقدر: 2.5±2 （ 2V ） /1.65±1.25 （ 1.25V ）
امدادات الطاقة: +5±0.5V
نوع PIN، تثبيت ثنائي الفينيل متعدد الكلور
هذه عبارة عن سلسلة مستشعرات تيار قاعة مفتوحة تم تطويرها حديثًا والتي يمكن استخدامها الكشف عن العاصمة، والتيار المتردد، عالية التردد، والنبض، فضلا عن مختلف غير النظامية موجة من الإشارات الحالية.
العزل الأولي والثانوي والضغط والسلامة.
يتم تطبيقه على نظام إمداد الطاقة المزدوج ， تخصيص إمدادات الطاقة ودعم الجهد الناتج.
المزيد من الخيارات
سمات :
صغير الحجم وخفيف الوزن
تركيب لوحة الدوائر المطبوعة
مثبط للهب (UL94- V0).
حماية البيئة (توجيه الاتحاد الأوروبي بشأن تقييد استخدام المواد الخطرة)
المزايا :
دقة عالية وخطية جيدة.
انحراف منخفض في الإزاحة والكسب.
فقد منخفض للإدخال، وقدرة جيدة على التحميل الزائد.
نطاق ترددي واسع، استجابة سريعة.
يصف
طلب:
معدات محطة قاعدة الاتصالات
معدات الطاقة الجديدة
مصدر طاقة ماكينة اللحام
قوة التواصل
الطاقة المحولة،
المعدات الطبية
الأجهزة والمعدات،
النقل بالسكك الحديدية
القياس الصناعي
التحكم في الطاقة
العاكس
مقاس
مخطط الدائرة
الموصل :
تعليمات الاستخدام :
1. قم بتوصيل التيار وفقًا لاتجاه المعايرة في مخطط الدائرة، وانتبه إلى اتجاه التيار.
2. قم بتوصيل السلك وفقًا لتعريف دبوس الوظيفة الخاص بالمعايرة في مخطط الهيكل.
مواصفة
حدود | HOVS-06S01 | HOVS-06S02 | HOVS-06S03 | HOVS-06S04 | HOVS-06S20 | HOVS-06S22 | HOVS-06S23 | HOVS-06S24 | وحدة | |
تيار الإدخال | 10 | 20 | 30 | 50 | 10 | 20 | 30 | 50 | أ | |
نطاق القياس | ±10 | ±20 | ±30 | ±50 | ±10 | ±20 | ±30 | ±50 | أ | |
جهد الخرج | 2.5±2 | 1.65±1.25 | V | |||||||
مقاومة التحميل | ≥4.7 | كيلو أوم | ||||||||
جهد التغذية | +5±0.5 | V | ||||||||
الاستهلاك الحالي | أقل من 15 | مللي أمبير | ||||||||
جهد الإزاحة الصفري | <±6 | <±4 | ملي فولت | |||||||
انحراف درجة حرارة الجهد الكهربائي المعوض | <±0.05 | <±0.04 | mV/℃ | |||||||
انحراف درجة حرارة جهد الخرج | <±0.5 | <±0.4 | mV/℃ | |||||||
الخطية | 0.5 ( T=25℃) | % | ||||||||
دقة | 1.0 | % | ||||||||
إجابة | أقل من 5 | µS | ||||||||
وعاء عازل | ≥3.0 | كيلو فولت/دقيقة | ||||||||
مقاومة العزل | ≥500 | MΩ | ||||||||
عرض نطاق -3 ديسيبل | DC…1 | كيلوهرتز | ||||||||
نطاق درجة حرارة التشغيل | -40~+85 | درجة مئوية | ||||||||
نطاق درجة حرارة التخزين | -50~+125 | درجة مئوية | ||||||||
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
