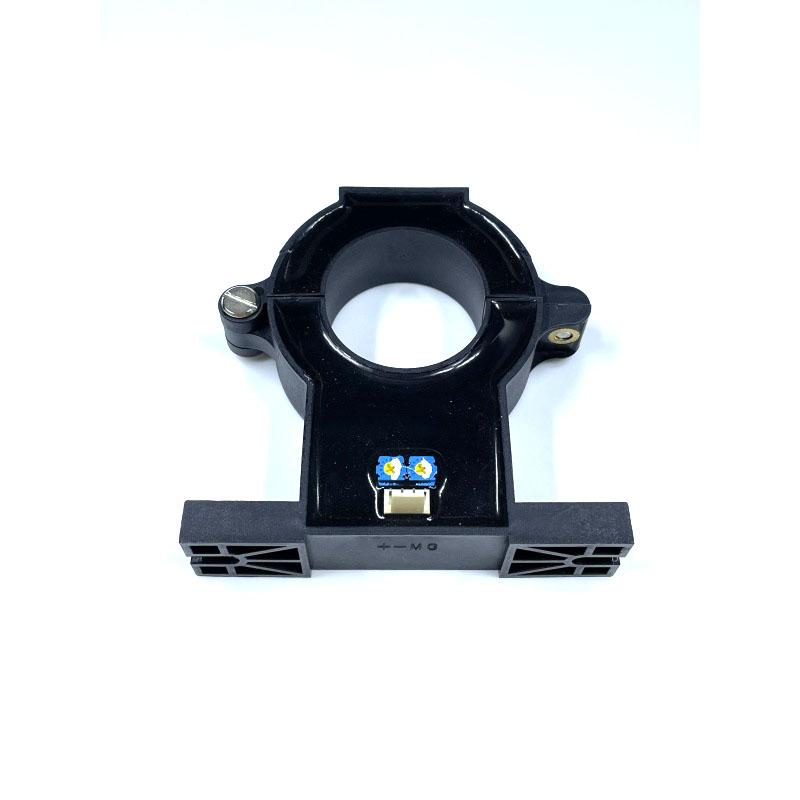

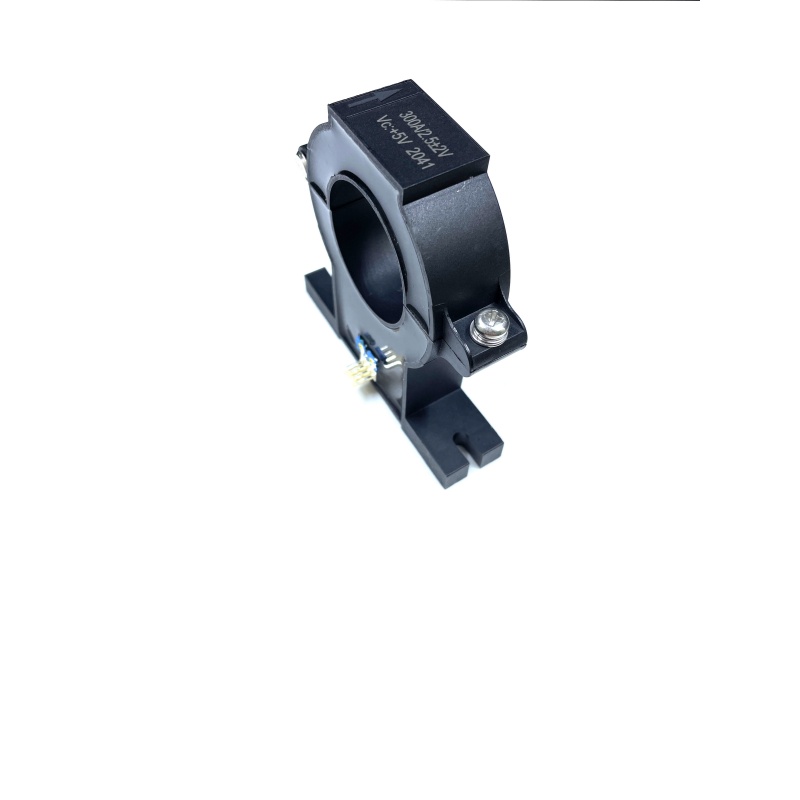

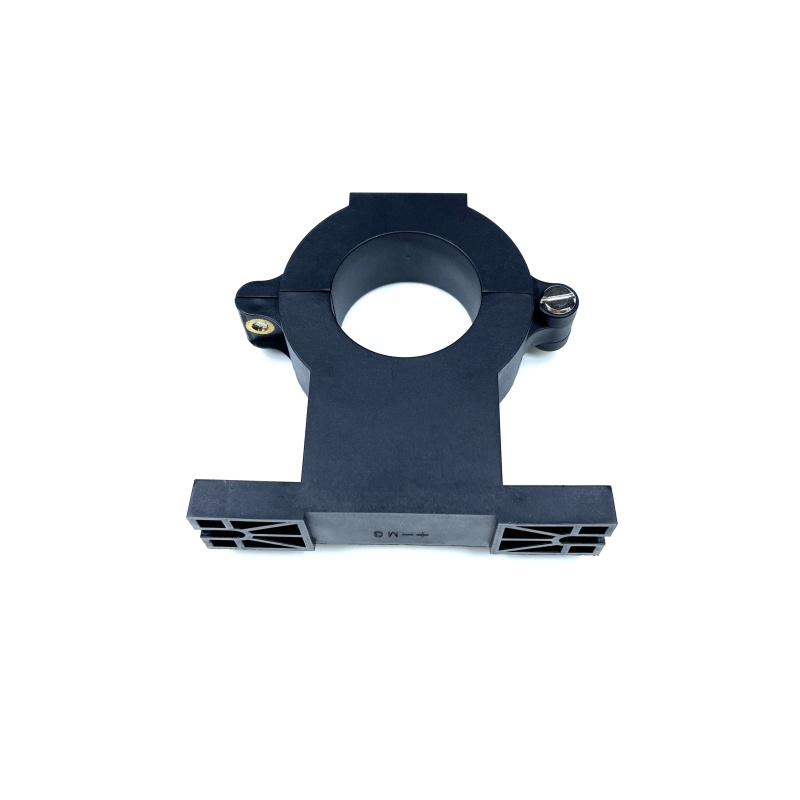

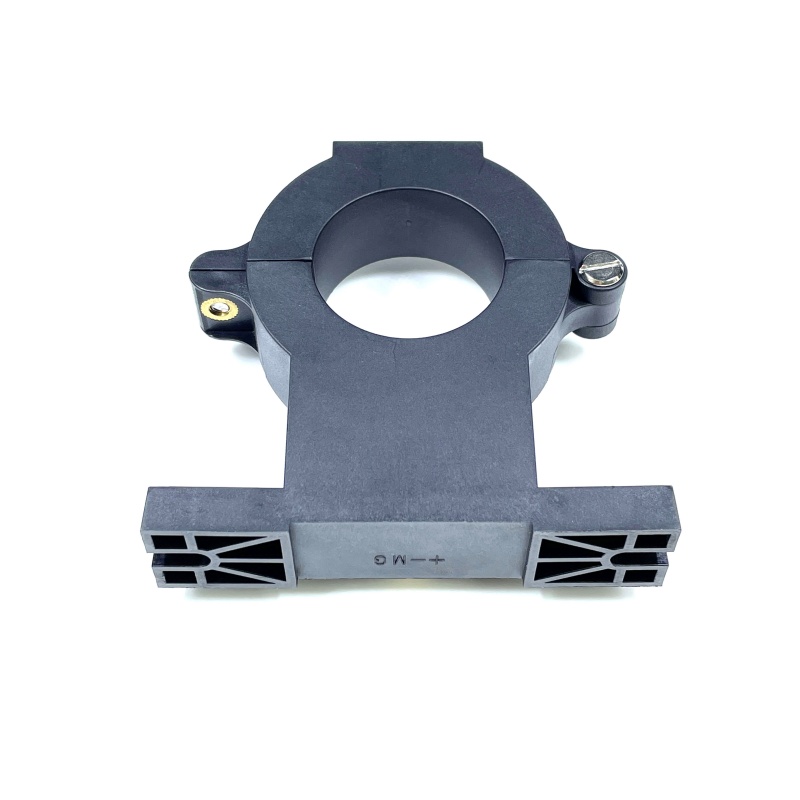

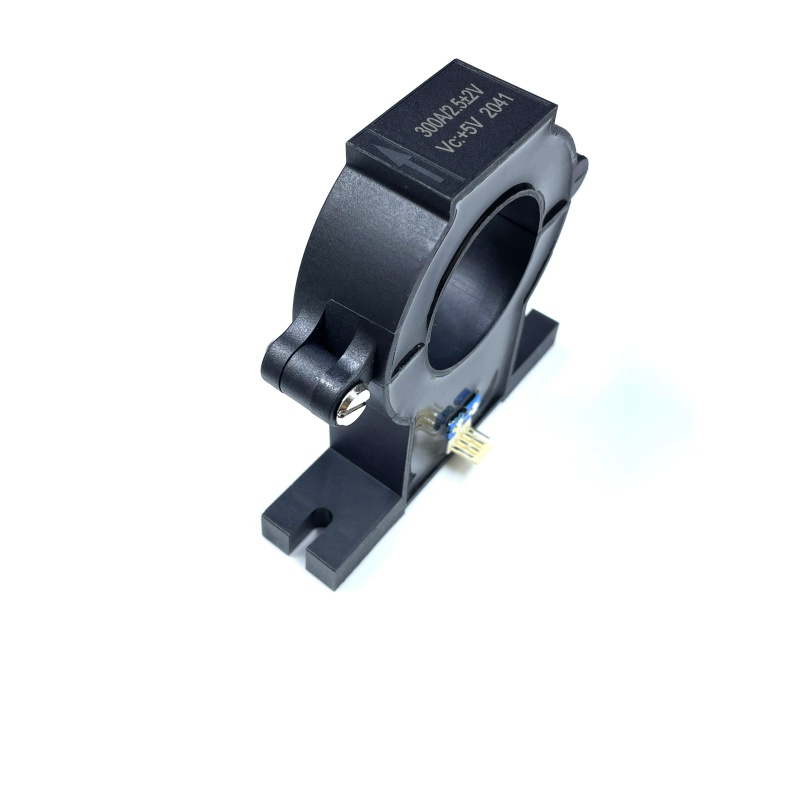

HOVD-04K ซีรี่ส์เซ็นเซอร์กระแสฮอลล์ (แหล่งจ่ายไฟคู่)
บทนำ ：
เซ็นเซอร์กระแส Hall Effect แบบแยกส่วน
กระแสไฟเข้าที่กำหนด: 100-1000A DC
แรงดันไฟฟ้าขาออกที่กำหนด: +4V/+5V
แหล่งจ่ายไฟ: ±12~±15V（5%）
ขนาดรู: 40.5 มม
สิ่งเหล่านี้ได้รับการพัฒนาใหม่ แยกแกน Hall current Sensor Series ซึ่งสามารถใช้สำหรับตรวจจับ DC,AC, ความถี่สูง พัลส์ ตลอดจนคลื่นสัญญาณกระแสไม่ปกติต่างๆ
การแยกระดับประถมศึกษาและมัธยมศึกษา ความดัน และความปลอดภัย
ใช้กับระบบจ่ายไฟแบบคู่ ， รองรับแหล่งจ่ายไฟและแรงดันเอาต์พุตที่กำหนดเอง
ทางเลือกเพิ่มเติม
คุณสมบัติ :
โครงสร้างแบบวงเปิด (สะดวกต่อการใช้งานบนสายส่งที่มีอยู่แล้ว)
กะทัดรัดและน้ำหนักเบา
ติดตั้งง่าย
สารหน่วงไฟ (UL94-V0)
การคุ้มครองสิ่งแวดล้อม (EU RoHS)
ข้อดี :
ความแม่นยำสูงและมีความเป็นเส้นตรงที่ดี
ค่าออฟเซ็ตและค่าเกนที่เปลี่ยนแปลงน้อย
การสูญเสียสัญญาณต่ำ ความสามารถในการรับโหลดเกินพิกัดดี
ช่วงความถี่กว้าง ตอบสนองรวดเร็ว
แอปพลิเคชัน:
อุปกรณ์สถานีฐานการสื่อสาร
อุปกรณ์พลังงานใหม่
แหล่งจ่ายไฟเครื่องเชื่อม
พลังแห่งการสื่อสาร
กำลังไฟฟ้าสวิตชิ่ง
อุปกรณ์ทางการแพทย์
เครื่องมือวัด,
ระบบขนส่งทางราง
การวัดทางอุตสาหกรรม
การควบคุมพลังงาน
ขนาด
แผนผังวงจร
หมายเหตุ: แผนภาพนี้แสดงหลักการทำงานพื้นฐานของหม้อแปลงไฟฟ้า เราสามารถออกแบบวงจรการสุ่มตัวอย่างหม้อแปลงไฟฟ้าให้กับลูกค้าได้
แผนภาพการทำงาน :
คำแนะนำในการใช้งาน :
1. ต่อกระแสไฟฟ้าตามทิศทางการปรับเทียบในแผนผังวงจร โดยให้ความสำคัญกับทิศทางของกระแสไฟฟ้าด้วย
2. เชื่อมต่อสายไฟตามการกำหนดขาฟังก์ชันของการสอบเทียบในแผนภาพโครงสร้าง
ข้อกำหนด
ข้อกำหนดที่ 1 :
แบบอย่าง
พารามิเตอร์ | HOVD-04K51 | HOVD-04K52 | HOVD-04K53 | HOVD-04K54 | HOVD-04K55 | HOVD-04K56 | หน่วย |
กระแสอินพุต | 100 | 200 | 400 | 600 | 800 | 1000 | เอ |
ช่วงการวัด | ±200 | ±400 | ±800 | ±1200 | ±1600 | ±2000 | เอ |
แรงดันเอาต์พุต | 4 (T=25℃) | วี | |||||
ความต้านทานโหลด | ≥10 | kΩ | |||||
แรงดันไฟฟ้าที่จ่าย | ±12~±15 (5% ) | VDC | |||||
การใช้พลังงานในปัจจุบัน | ≤15 | มิลลิแอมป์ | |||||
แรงดันออฟเซ็ตศูนย์ | ＜ ±20 ( T=25℃) | มิลลิโวลต์ | |||||
การเปลี่ยนแปลงแรงดันออฟเซ็ตตามอุณหภูมิ | ＜ ±20 ( T=25℃) | มิลลิโวลต์ | |||||
การเปลี่ยนแปลงอุณหภูมิของแรงดันเอาต์พุต | ≤±1mV/℃ ( IP=0 T=-10~+70℃ ) | มิลลิโวลต์ | |||||
ความเป็นเส้นตรง | ≤1 .0 ( T=25℃) | % | |||||
ความแม่นยำ | ≤1 .0 ( T=25℃ VC=±15V) | % | |||||
การตอบสนอง | <5 | ไมโครวินาที | |||||
ฉนวนกันความร้อนไฮโปท | 3.0 | kV/นาที | |||||
แบนด์วิดท์ -3db | ดีซี…10 | กิโลเฮิร์ตซ์ | |||||
ช่วงอุณหภูมิการทำงาน | -25~+80 | ℃ | |||||
ช่วงอุณหภูมิในการจัดเก็บ | -40~+85 | ℃ | |||||
ข้อกำหนดที่ 2:
แบบอย่าง
พารามิเตอร์ | HOVD-04K61 | HOVD-04K62 | HOVD-04K63 | HOVD-04K64 | HOVD-04K65 | HOVD-04K66 | หน่วย |
กระแสอินพุต | 100 | 200 | 400 | 600 | 800 | 1000 | เอ |
ช่วงการวัด | ±200 | ±400 | ±800 | ±1200 | ±1600 | ±2000 | เอ |
แรงดันเอาต์พุต | 5 (T=25℃) | วี | |||||
ความต้านทานโหลด | ≥10 | kΩ | |||||
แรงดันไฟฟ้าที่จ่าย | ±12~±15 (5% ) | VDC | |||||
การใช้พลังงานในปัจจุบัน | ≤15 | มิลลิแอมป์ | |||||
แรงดันออฟเซ็ตศูนย์ | ＜ ±20 ( T=25℃) | มิลลิโวลต์ | |||||
การเปลี่ยนแปลงแรงดันออฟเซ็ตตามอุณหภูมิ | ＜ ±20 ( T=25℃) | มิลลิโวลต์ | |||||
การเปลี่ยนแปลงอุณหภูมิของแรงดันเอาต์พุต | ≤±1mV/℃ ( IP=0 T=-10~+70℃ ) | มิลลิโวลต์ | |||||
ความเป็นเส้นตรง | ≤1 .0 ( T=25℃) | % | |||||
ความแม่นยำ | ≤1 .0 ( T=25℃ VC=±15V) | % | |||||
การตอบสนอง | <5 | ไมโครวินาที | |||||
ฉนวนกันความร้อนไฮโปท | 3.0 | kV/นาที | |||||
แบนด์วิดท์ -3db | ดีซี…10 | กิโลเฮิร์ตซ์ | |||||
ช่วงอุณหภูมิการทำงาน | -25~+80 | ℃ | |||||
ช่วงอุณหภูมิในการจัดเก็บ | -40~+85 | ℃ | |||||
หมายเหตุ: หากไม่มีผลิตภัณฑ์ใดที่เหมาะสมกับการใช้งานของคุณในตารางด้านบน เราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการทางเทคนิคและโครงสร้างของคุณได้
