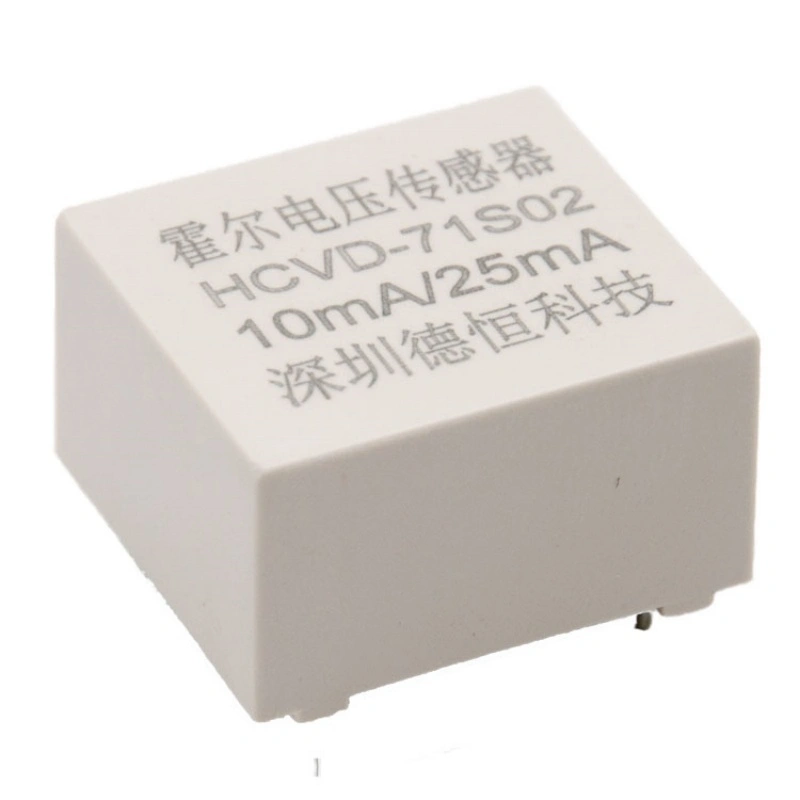

ซีรี่ส์ HCVD-71S
DESCRIPTION:
เซ็นเซอร์วัดแรงดันฮอลล์เอฟเฟกต์
กระแสไฟฟ้าขาเข้าที่กำหนด: 5-10mA DC หรือ AC
กระแสเอาต์พุตที่กำหนด: ±25mA
แหล่งจ่ายไฟ: ±12~±15 (5%)
ประเภท PIN, การติดตั้ง PCB
สามารถใช้ในการวัดสัญญาณกระแสไฟฟ้า รวมถึงกระแสตรง (DC)AC ความถี่สูง และ รูปคลื่นไม่สม่ำเสมอต่างๆ การหล่อด้วยอีพ็อกซี่ ปลอดภัยและเชื่อถือได้
ทางเลือกเพิ่มเติม
ADVANTAGES :
ความแม่นยำสูง ความเป็นเส้นตรง ที่ ดี
การเปลี่ยนแปลงอุณหภูมิต่ำ ความสามารถในการรับภาระเกินพิกัดดี
ช่วงความถี่กว้าง ตอบสนองรวดเร็ว
ความสามารถในการต้านทานการแทรกแซงสูง
APPLICATIONS:
แหล่งจ่ายไฟแบบสวิตชิ่ง UPS
ระบบควบคุมความถี่อินเวอร์เตอร์
การตรวจสอบ Robot Grid
ขนาด
แผนผังวงจร
แผนผังวงจรไฟฟ้า :
คำแนะนำในการใช้งาน:
1. เมื่อทำการวัดแรงดันไฟฟ้า ตัวต้านทาน Ri จะต่ออนุกรมกับด้านปฐมภูมิของเซ็นเซอร์ พยายามเลือกขนาดของ Ri ที่เหมาะสมเพื่อให้กระแสไฟฟ้าขาเข้าเป็นกระแสไฟฟ้าตามพิกัด
2. ช่วงการวัดแรงดันไฟฟ้า: 10-500V เพื่อ ให้มั่นใจในความเสถียรของค่าความต้านทานที่วัดได้ กำลังไฟของ Ri ต้องมากกว่ากำลังไฟที่กำหนดถึง 4 เท่า
3. ต่อกระแสไฟฟ้าตามทิศทางการปรับเทียบในแผนผังวงจร โดยให้ความสำคัญกับทิศทางของกระแสไฟฟ้าด้วย
ข้อกำหนด
| HCVD-71S01 | HCVD-71S02 | หน่วย |
| พิกัดกำลังไฟฟ้าขาเข้า ( IPN ) | 5 | 10 | มิลลิแอมป์ |
| วัดระยะ (IP) | 7 | 14 | มิลลิแอมป์ |
| อัตราส่วนจำนวนรอบ (Np/Ns) | 5000:1000 | 2500:1000 | ที |
| วัดตัวต้านทาน | ±12V ±15V 10mAmax 350(max) 14mAmax 190(max) | Ω | |
| กำลังขับที่กำหนด (Isn) | ±25 | มิลลิแอมป์ | |
| แรงดันไฟฟ้าที่จ่าย | ±12 ±15 | วี | |
| การใช้พลังงาน | ≤10+ คือ | มิลลิแอมป์ | |
| กระแสออฟเซ็ตศูนย์ | ≤±0.15 | มิลลิแอมป์ | |
| ชดเชยการเบี่ยงเบนของกระแสไฟฟ้า | -40~+85℃ ≤±0.01 | มิลลิแอมป์/ องศาเซลเซียส | |
| ความเป็นเส้นตรง | ≤0.2 | % | |
| ความแม่นยำ | ≤0.5 | % | |
| เวลาตอบสนอง | <40 | µS | |
| การแยกทางไฟฟ้า | 4.0 | kV | |
หมายเหตุ: หากไม่มีผลิตภัณฑ์ใดที่เหมาะสมกับการใช้งานของคุณในตารางด้านบน เราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการทางเทคนิคและโครงสร้างของคุณได้
