Датчик тока Холла серии HOVD-04K (двойной источник питания)
Введение ：

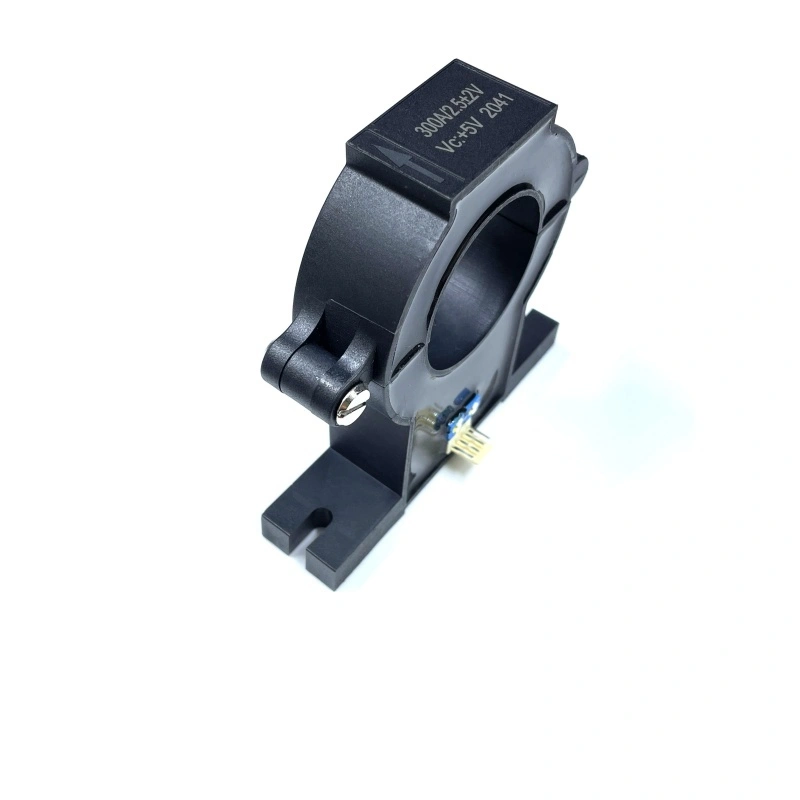

Датчик тока на эффекте Холла с разделенным сердечником
Номинальный входной ток: 100–1000 А постоянного тока
Номинальное выходное напряжение: +4 В/+5 В
Блок питания: ±12~±15V（5%）
Размер отверстия: 40,5 мм
Это недавно разработанные разделенное ядро Серия датчиков тока Холла, которые можно использовать для обнаружения постоянного, переменного тока, высокочастотные, импульсные, а также различные нерегулярные волны токовых сигналов.
Первичная и вторичная изоляция, давление и безопасность.
Применяется к системе двойного электропитания. ， Поддержка питания и выходного напряжения по индивидуальному заказу.
Больше вариантов
Особенности
：
Разомкнутая структура (удобно использовать на существующей линии)
Компактный и легкий
Простота установки
Огнестойкий (UL94-V0)
Защита окружающей среды (ЕС RoHS)
Преимущества
：
Высокий точность и хорошая линейность.
Низкое смещение и дрейф усиления.
Низкие потери при вставке, хорошая перегрузочная способность.
Широкая полоса частот, быстрый отклик.
Применение:
Оборудование базовой станции связи
Новое энергетическое оборудование
Источник питания сварочного аппарата
Мощность связи
Коммутируемая мощность,
Медицинское оборудование
Инструментарий,
Железнодорожный транзит
Промышленные измерения
Контроль мощности
Размер
Принципиальная схема
Примечание: Эта принципиальная схема является основным принципом работы трансформатора. Мы можем разработать схему выборки трансформатора для заказчика.
Схема работы
：
Инструкции по использованию :
1 Подключите ток в соответствии с направлением калибровки принципиальной схемы, обратите внимание на направление тока.
2. Подключите провод в соответствии с определением функционального контакта калибровки на структурной схеме.
Спецификация
Спецификация 1 ：
Модель
Параметр | HOVD-04K51 | HOVD-04K52 | HOVD-04K53 | HOVD-04K54 | HOVD-04K55 | HOVD-04K56 | Блок |
Входной ток | 100 | 200 | 400 | 600 | 800 | 1000 | A |
Диапазон измерения | ±200 | ±400 | ±800 | ±1200 | ±1600 | ±2000 | A |
Выходное напряжение | 4 (T=25℃) | V | |||||
Нагруженное сопротивление | ≥10 | кОм | |||||
Напряжение питания | ±12~±15 （ 5% ） | VDC | |||||
Текущее потребление | ≤15 | МА | |||||
Напряжение смещения нуля | ＜ ±20 ( T=25℃) | мВ | |||||
Температурный дрейф напряжения смещения | ＜ ±20 ( T=25℃) | мВ | |||||
Температурный дрейф выходного напряжения | ≤±1мВ/℃ （ IP=0 T=-10~+70℃ ） | мВ | |||||
Линейность | ≤1 .0 ( T=25℃) | % | |||||
Точность | ≤1 .0 ( T=25℃ VC=±15V) | % | |||||
Ответ | <5 | µS | |||||
Изоляция Хипот | 3.0 | кВ/мин | |||||
-ширина полосы 3 дБ | DC…10 | кГц | |||||
Диапазон рабочих температур | -25~+80 | ℃ | |||||
Диапазон температур хранения | -40~+85 | ℃ | |||||
Спецификация 2:
Модель
Параметр | HOVD-04K61 | HOVD-04K62 | HOVD-04K63 | HOVD-04K64 | HOVD-04K65 | HOVD-04K66 | Блок |
Входной ток | 100 | 200 | 400 | 600 | 800 | 1000 | A |
Диапазон измерения | ±200 | ±400 | ±800 | ±1200 | ±1600 | ±2000 | A |
Выходное напряжение | 5 (T=25℃) | V | |||||
Нагруженное сопротивление | ≥10 | кОм | |||||
Напряжение питания | ±12~±15 （ 5% ） | VDC | |||||
Текущее потребление | ≤15 | МА | |||||
Напряжение смещения нуля | ＜ ±20 ( T=25℃) | мВ | |||||
Температурный дрейф напряжения смещения | ＜ ±20 ( T=25℃) | мВ | |||||
Температурный дрейф выходного напряжения | ≤±1мВ/℃ （ IP=0 T=-10~+70℃ ） | мВ | |||||
Линейность | ≤1 .0 ( T=25℃) | % | |||||
Точность | ≤1 .0 ( T=25℃ VC=±15V) | % | |||||
Ответ | <5 | µS | |||||
Изоляция Хипот | 3.0 | кВ/мин | |||||
-ширина полосы 3 дБ | DC…10 | кГц | |||||
Диапазон рабочих температур | -25~+80 | ℃ | |||||
Диапазон температур хранения | -40~+85 | ℃ | |||||
Примечание. Если в приведенной выше таблице нет продукта, подходящего для вашего использования, мы можем адаптировать продукт в соответствии с вашими техническими и структурными требованиями.
