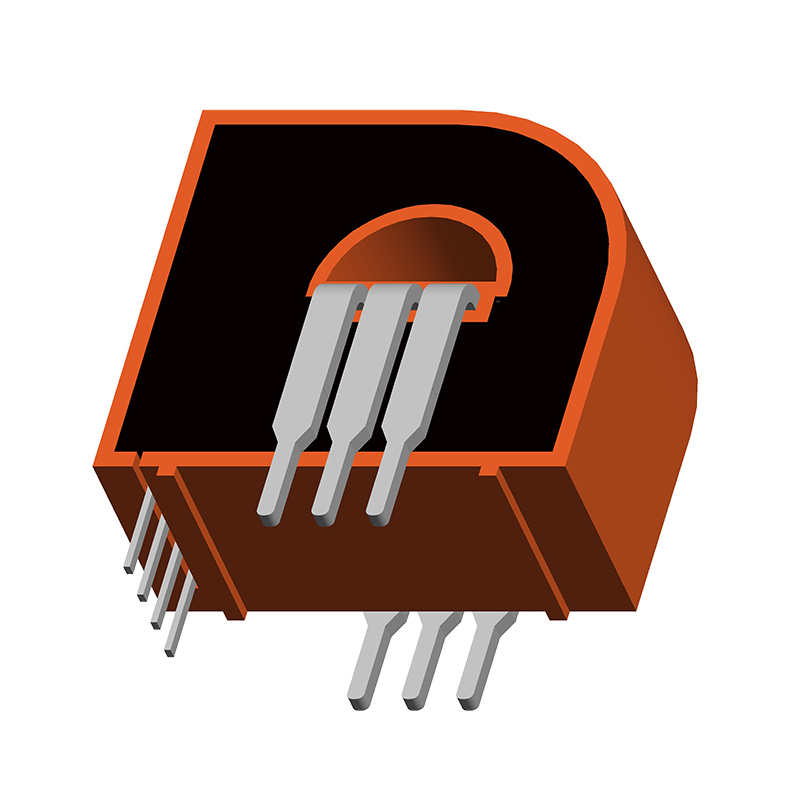

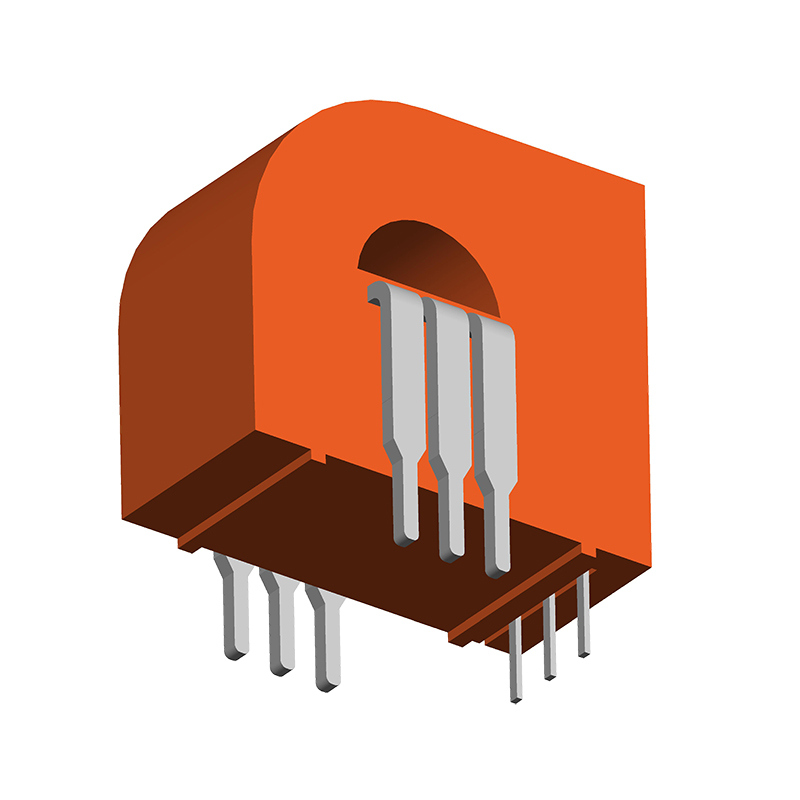

Sensor Arus DC Efek Hall Sensor Arus Presisi Tinggi HOVS-01S0*/2
Sensor Arus Efek Hall
Arus masukan terukur: 6-25A DC
Tegangan keluaran terukur: 2.5±0.625V (2V)/1.65±0.625V(1.25V)
Sumber Daya listrik: +5±0.5V
Jenis PIN, pemasangan PCB
Fitur:
1. Kompak dan ringan, PCB dapat dipasang,
2. Pin primer juga berfungsi sebagai pin pemasangan.
3. Mudah digunakan dan dapat diubah, rentang pengukuran.
4.Tinggi presisi dan linearitas yang baik.
5. Offset rendah dan dapatkan penyimpangan.
6. Kehilangan sisipan rendah, kapasitas kelebihan beban yang baik.
7. Frekuensi pita lebar, respons cepat.
Lebih banyak pilihan
Menggambarkan
Ini adalah seri sensor arus hall yang baru dikembangkan yang dapat digunakan untuk mendeteksi DC,AC, frekuensi tinggi, pulsa serta berbagai gelombang sinyal arus yang tidak beraturan.
Inverter surya (MPPT), kotak penggabung untuk aplikasi tenaga surya.
Catu daya mode teralih (SMPS), Catu daya, UPS, aplikasi pengelasan, penggerak kecepatan variabel AC…dll.
Ukuran:
Skema rangkaian
Rangkaian produk ini cocok untuk pengukuran arus yang berbeda melalui perubahan metode sambungan pin primer.
Metode koneksi ditampilkan pada tabel di bawah ini
1, tegangan nol keluaran adalah 2.5V (cocok untuk menghubungkan sistem kontrol 5V):
Metode koneksi | Putaran kumparan primer | HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | Tegangan keluaran terukur | |||
Masukan yang diberi nilai | Masukan maksimal | Masukan yang diberi nilai | Masukan maksimal | Masukan yang diberi nilai | Masukan maksimal | |||
1 | 6A | 19.2A | 15A | 48A | 25A | 80A | 2.5V±0.625V | |
2 | 3A | 9.6 | 7.5A | 24A | 12.5A | 40A | 2.5V±0.625V | |
3 | 2A | 6.4 | 5A | 16A | 8.33A | 26A | 2.5V±0.625V | |
2, tegangan nol keluaran adalah 2.5V (cocok untuk menghubungkan sistem kontrol 5V):
Metode koneksi | Putaran kumparan primer | HOVS-01S21 | HOVS-01S22 | HOVS-01S23 | HOVS-01S24 | Tegangan keluaran terukur |
Masukan yang diberi nilai | Masukan yang diberi nilai | Masukan yang diberi nilai | Masukan maksimal | |||
1 | 10A | 15A | 20A | 25A | 2.5V±2V | |
2 | 5A | 7.5A | 10A | 12.5A | 2.5V±2V | |
3 | 3.33A | 5A | 6.67A | 8.33A | 2.5V±2V |
3, tegangan nol keluaran adalah 1.65V (cocok untuk menghubungkan sistem kontrol 3.3V):
Metode koneksi | Putaran kumparan primer | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Tegangan keluaran terukur | |||
Masukan yang diberi nilai | Masukan maksimal | Masukan yang diberi nilai | Masukan maksimal | Masukan yang diberi nilai | Masukan maksimal | |||
1 | 6A | 12A | 15A | 30A | 25A | 50A | 1.65V±0.625V | |
2 | 3A | 6A | 7.5A | 15A | 12.5A | 25A | 1.65V±0.625V | |
3 | 2A | 4A | 5A | 10A | 8.33A | 16.66A | 1.65V±0.625V | |
4, tegangan nol keluaran adalah 1.65V (cocok untuk menghubungkan sistem kontrol 3.3V):
Metode koneksi | Putaran kumparan primer | HOVS-01S26 | HOVS-01S27 | HOVS-01S28 | HOVS-01S29 | Tegangan keluaran terukur |
Masukan yang diberi nilai | Masukan yang diberi nilai | Masukan yang diberi nilai | Masukan maksimal | |||
1 | 10A | 15A | 20A | 25A | 1.65V±1.25V | |
2 | 5A | 7.5A | 10A | 12.5A | 1.65V±1.25V | |
3 | 3.33A | 5A | 6.67A | 8.33A | 1.65V±1.25V |
Spesifikasi Produk 1
Model
| HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Satuan Kerja |
Arus masukan | 6 | 15 | 25 | 6 | 15 | 25 | A |
Rentang pengukuran | ±19.2 | ±48 | ±80 | ±12 | ±30 | ±50 | A |
Tegangan Output | 2.5±0.625 | 1.65±0.625 | V | ||||
Resistensi yang dimuat | ≥4.7 | kΩ | |||||
Tegangan suplai | +5±0.5 | V | |||||
Konsumsi saat ini | <15 | mA | |||||
Tegangan offset nol | <±6 | <±4 | mV | ||||
Penyimpangan suhu tegangan offset | <±0.05 | <±0.04 | mV/℃ | ||||
Penyimpangan suhu tegangan keluaran | <±0.5 | <±0.4 | mV/℃ | ||||
Linearitas | 0.5 ( T=25℃) | % | |||||
Akurasi | 1.0 | % | |||||
Tanggapan | <10 | µS | |||||
hipot isolasi | 3.0 | kV/menit | |||||
Resistensi isolasi | ≥500 | MΩ | |||||
-Lebar pita 3dB | DC…100 | kHz | |||||
Kisaran suhu kerja | -40~+85 | ℃ | |||||
Kisaran suhu penyimpanan | -50~+125 | ℃ | |||||
Spesifikasi Produk 2
| HOVS01S21 | HOVS01S22 | HOVS01S23 | HOVS01S24 | HOVS01S26 | HOVS01S27 | HOVS01S28 | HOVS01S29 | Satuan Kerja |
Arus masukan | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
Rentang pengukuran | ±10 | ±15 | ±20 | ±25 | ±10 | ±15 | ±20 | ±25 | A |
Tegangan Output | 2.5±2 | 1.65±1.25 | V | ||||||
Resistensi yang dimuat | ≥4.7 | kΩ | |||||||
Tegangan suplai | +5±0.5 | V | |||||||
Konsumsi saat ini | <15 | mA | |||||||
Tegangan offset magnetik | <±6 | <±4 | mV | ||||||
Penyimpangan tegangan offset | <±0.05 | <±0.04 | mV/℃ | ||||||
Penyimpangan tegangan keluaran | <±0.5 | <±0.4 | mV/℃ | ||||||
Linearitas | 0.5 ( T=25℃) | % | |||||||
Akurasi | 1.0 | % | |||||||
Tanggapan | <10 | µS | |||||||
hipot isolasi | ≥3.0 | kV/menit | |||||||
Resistensi isolasi | ≥500 | MΩ | |||||||
-Lebar pita 3dB | DC…1 | kHz | |||||||
Kisaran suhu kerja | -40~+85 | ℃ | |||||||
Kisaran suhu penyimpanan | -50~+125 | ℃ | |||||||
Model
Untuk informasi lebih lanjut tentang produk kami, selamat datang untuk menghubungi kami kapan saja!
