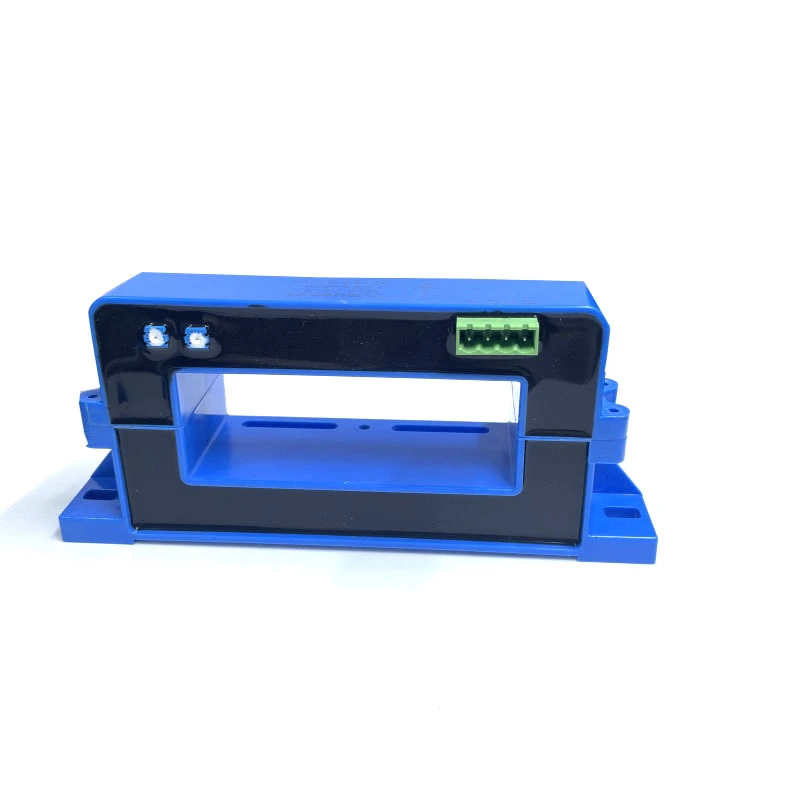

Sensor Arus Aula Inti Terpisah Seri HOVD-35K
Pendahuluan :
Sensor Arus Efek Hall Inti Terpisah
Arus input terukur: 1000-6000A DC
Tegangan keluaran terukur: ±4V/±5V (T=25℃)
Catu daya: ±12V~±15V (5% )
Ukuran lubang: 100mm*42mm
Ini adalah seri sensor arus Hall inti terpisah yang baru dikembangkan yang dapat digunakan untuk mendeteksi arus DC, AC, frekuensi tinggi, pulsa, serta berbagai sinyal arus gelombang tidak beraturan.
Lebih banyak pilihan
Fitur :
Inti terpisah, Mudah dipasang
Ringkas dan ringan
Tahan api (UL94- V0).
Keuntungan :
Presisi tinggi dan linearitas yang baik.
Offset rendah dan pergeseran gain.
Kerugian penyisipan rendah , Kapasitas beban berlebih yang baik.
Frekuensi pita lebar, respons cepat
Menggambarkan
Aplikasi:
Catu daya switching, catu daya mesin las
Pasokan baterai, UPS, Sistem kontrol pengukuran, Inverter
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Terhubung :
Petunjuk Penggunaan:
1. Hubungkan arus sesuai dengan arah kalibrasi pada diagram rangkaian, perhatikan arah arusnya.
2. Hubungkan kabel sesuai dengan definisi pin fungsi kalibrasi pada diagram struktur.
Spesifikasi
Mode Parameter | HOVD-35K51 | HOVD-35K52 | HOVD-35K53 | HOVD-35K54 | HOVD-35K55 | HOVD-35K56 | Satuan |
| Arus masukan | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | A |
| Rentang pengukuran | ±2000 | ±4000 | ±6000 | ±8 000 | ±10000 | ±10000 | A |
| Tegangan keluaran | ± 4 atau ±5(T=25℃) | V | |||||
| Tegangan suplai | ±12~±15(5% ) | V | |||||
| Konsumsi saat ini | ≤15 | mA | |||||
| Tegangan offset nol | ≤±20 ( T=25℃) | mV | |||||
| Pergeseran suhu tegangan keluaran | ≤±1mV/℃ （ IP=0 T=-10~+70℃ ） | mV | |||||
| Linearitas | ≤1 .0 ( T=25℃) | % | |||||
| Ketepatan | ≤1 .0 ( T=25℃ VC=±15V) | % | |||||
| Tanggapan | <7 | µS | |||||
| Isolasi hipot | 5.0 | kV/Min | |||||
| Lebar pita -3db | DC…25 | kHz | |||||
| Kisaran suhu kerja | -40~+85 | ℃ | |||||
| Kisaran suhu penyimpanan | -40~+125 | ℃ | |||||
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
