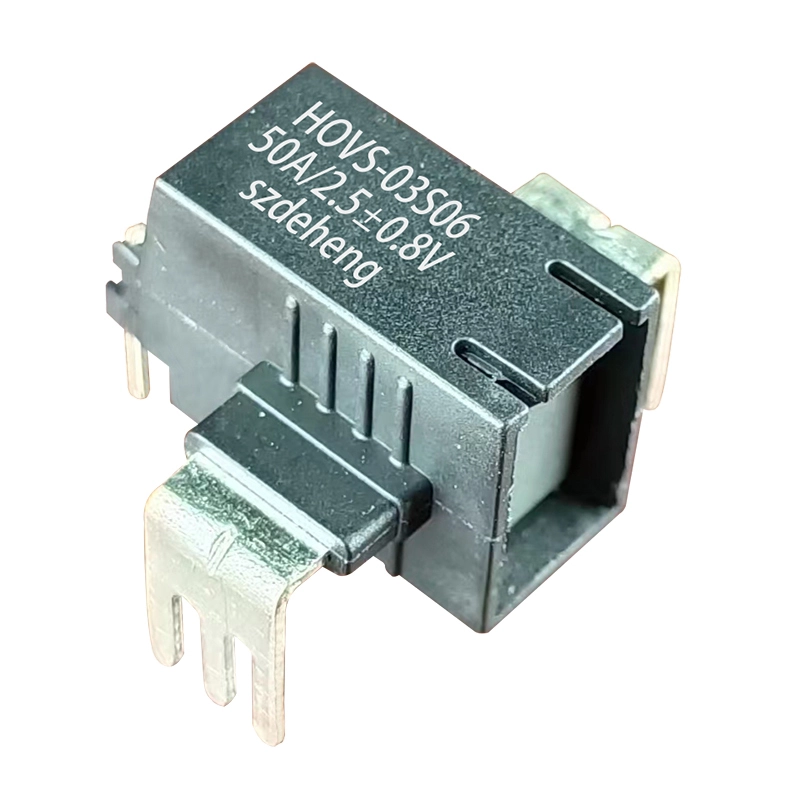

Sensor Arus Aula Seri HOVS-03S
Sensor Arus Efek Hall
Arus masukan terukur: 10-50A DC atau AC
Tegangan keluaran terukur: 2.5±0.8V
Sumber Daya listrik: +2.5±0.5V
Jenis PIN, pemasangan PCB
Fitur:
1. Isolasi primer dan sekunder, tekanan dan keamanan.
2. Dapat digunakan untuk mendeteksi DC,AC, frekuensi tinggi, pulsa serta berbagai gelombang sinyal arus tidak beraturan.
Lebih banyak pilihan
FEATURES:
● Sensor arus multi-rentang
● Catu daya: +5V
● Output tegangan, patokan: 2.5V
● Rendah konsumsi daya
● Kompak Desain Untuk mudah PCB pemasangan
● Tinggi bandwidth, kerugian rendah
● Lengkap Gan isolasi di antara utama Dan sekunder
APPLICATIONS:
● AC frekuensi konversi Kecepatan mengatur peralatan
● motor DC
● UPS
●
Mengalihkan catu daya
● Pengelasan adalah mesin kekuatan memasok
● Komunikasi kekuatan memasok
ADVANTAGES:
● Presisi tinggi
● Rendah menyisipkan kehilangan
● Kemampuan anti-interferensi yang kuat
● Koefisien suhu rendah
● Rentang pengukuran besar 3 * IPN
● Ukuran kecil, menghemat ruang
● Alat isolasi tegangan 4kvac
GUIDELINE:
● UL 508 ： 2010
● EN 50178 ： 1997
● IEC 61010-1 ： 2010
●
IEC
61326-1
：
2012
Ukuran:
Skema rangkaian
Bagan ukuran paket PCB:
Tindakan pencegahan
1. Kondisi pengujian parameter kelistrikan adalah TA=25℃, UC=5V, RL=10kΩ (resistansi beban).
2.Ketika arus IP mengalir ke arah yang ditunjukkan oleh panah pada gambar di atas, Vout adalah nilai positif relatif terhadap Vref.
3. Metode pengkabelan yang salah dapat menyebabkan kerusakan pada sensor.
4. Suhu pengelasan yang disarankan adalah 265℃±5℃.
5. Setelah produk dilas, dapat dimasukkan ke dalam pot hanya dengan silikon fleksibel atau ditutup dengan cat konformal. Pot resin epoksi tidak diperbolehkan. Anti cat konformal dan silikon tidak dapat digunakan secara bersamaan, karena dapat menyebabkan korosi PCBA. Cangkang produk tahan asam dan alkali dan tidak akan bereaksi secara kimia dengan cat dan lem konformal.
Spesifikasi Produk
Parameter terukur maksimum | ||
Barang yang | Nilai | Satuan Kerja |
Tegangan suplai (tidak merusak) | 6.5 | V |
Tegangan pelepasan elektrostatis (HBM-Model Tubuh Manusia) | 2 | persegi panjang |
Catatan:: Tekanan yang melebihi tingkat ini dapat menyebabkan kerusakan permanen, dan paparan yang terlalu lama terhadap nilai maksimum absolut dapat mengurangi stabilitas.
Parameter pengenal dasar | ||
Barang yang | Nilai | Satuan Kerja |
Tegangan rangkaian utama | 600 | V |
Arus primer | Menurut peringkatnya | A |
Tegangan suplai sekunder | 5 | V DC |
Tegangan keluaran | 0-5 | V |
Suhu lingkungan | -40~105 | ℃ |
Kisaran suhu kerja | -40~105 | ℃ |
Sifat isolasi | |||
Barang yang | Nilai | Satuan Kerja | Kondisi |
Tegangan isolasi | ＞4 | persegi panjang | 50Hz/1 menit |
Resistensi dampak | ≥6 | persegi panjang | 1,2/50μs |
Izin listrik | 8 | Mm semua | jarak terpendek di ruang angkasa |
Jarak rambat | 8 | Mm semua | Jarak terpendek sepanjang tubuh |
Bahan perumahan | UL 94V0 |
|
|
Indeks pelacakan relatif | 600 |
|
|
Aplikasi | 600V CAT III PD2 | V | Menurut UL508 |
Dapat disesuaikan:
Spesifikasi ini merupakan produk standar. Jika parameter teknis lainnya diperlukan, perusahaan kami dapat menyesuaikannya untuk pelanggan.
Model Parameter |
HOVS-03S01 |
HOVS-03S02 |
HOVS-03S03 |
Satuan Kerja |
Arus masukan | 10 | 16 | 20 | A |
Rentang pengukuran | ±25 | ±40 | ±50 | A |
Tegangan Output | 2.5±0.8 | V | ||
Tegangan referensi | 2.5±0.02 | V | ||
Resistensi yang dimuat | ≥10 | kΩ | ||
Sumber Daya listrik | 5±0.5 | V | ||
Konsumsi saat ini | ＜25 | mA | ||
Tegangan offset nol | ＜5 | mV | ||
Koefisien Suhu -
| ＜170 |
ppm/K | ||
Koefisien suhu - keluaran | ＜0.075 | mV/K | ||
kesalahan linier | 0.5 | % | ||
Akurasi | 1.0 | % | ||
Tanggapan | ＜2 | µS | ||
-Lebar pita 3dB | DC…400 | kHz | ||
Model Parameter |
HOVS-03S04 |
HOVS-03S05 |
HOVS-03S06 |
Satuan Kerja |
Arus masukan | 32 | 40 | 50 | A |
Rentang pengukuran | ±80 | ±100 | ±125 | A |
Tegangan Output | 2.5±0.8 | V | ||
Tegangan referensi | 2.5±0.02 | V | ||
Resistensi yang dimuat | ≥10 | kΩ | ||
Sumber Daya listrik | 5±0.5 | V | ||
Konsumsi saat ini | ＜25 | mA | ||
Tegangan offset nol | ＜5 | mV | ||
Koefisien Suhu -
| ＜170 |
ppm/K | ||
Koefisien suhu - keluaran | ＜0.075 | mV/K | ||
kesalahan linier | 0.5 | % | ||
Akurasi | 1.0 | % | ||
Tanggapan | ＜2 | µS | ||
-Lebar pita 3dB | DC…400 | kHz | ||
