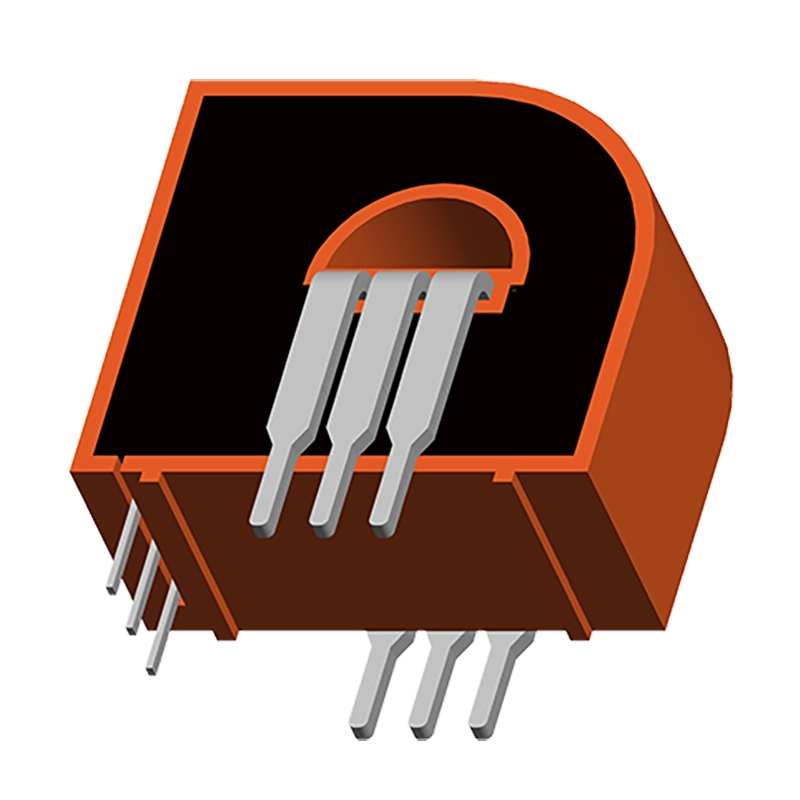

Hall-Effekt-Gleichstromsensor, hochpräziser Stromsensor HOVS-01S0*/2
Hall-Effekt-Stromsensor
Bemessungseingangsstrom: 6-25A DC
Nennausgangsspannung: 2,5±0,625 V (2 V)/1,65±0,625 V (1,25 V)
Stromversorgung: +5±0,5V
PIN-Typ, Leiterplattenmontage
Besonderheit:
1. Kompakt und leicht, für Leiterplattenmontage geeignet,
2. Die Primärstifte dienen gleichzeitig als Befestigungsstifte.
3. Einfach zu bedienen und verstellbar, Messbereich.
4. Hohe Präzision und gute Linearität.
5. Geringer Offset und geringe Verstärkungsdrift.
6. Geringe Einfügungsverluste, gute Überlastfähigkeit.
7. Breites Frequenzband, schnelle Reaktionszeit.
Weitere Entscheidungen
Beschreiben
Hierbei handelt es sich um eine neu entwickelte Serie von Hall-Stromsensoren, die zur Erkennung von Gleichstrom, Wechselstrom, Hochfrequenzstrom, Impulsstrom sowie verschiedenen unregelmäßigen Stromwellen eingesetzt werden können.
Solarwechselrichter (MPPT), Kombinationsbox für Solaranwendungen.
Schaltnetzteile (SMPS), Stromversorgungen, USV-Anlagen, Schweißanwendungen, AC-Drehzahlregler…etc.
Größe
Schaltplan
Diese Produktreihe eignet sich durch Änderung der Anschlussmethode der primären Pins für verschiedene Strommessungen.
Die Verbindungsmethoden werden in den folgenden Tabellen dargestellt.
1. Die Ausgangs-Nullspannung beträgt 2,5 V (geeignet für den Anschluss an ein 5-V-Steuerungssystem):
Verbindungsmethode | Windungen der Primärspule | HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | Nennausgangsspannung | |||
Bewerteter Eingang | Maximaler Eingang | Bewerteter Eingang | Maximaler Eingang | Bewerteter Eingang | Maximaler Eingang | |||
1 | 6A | 19.2A | 15A | 48A | 25A | 80A | 2.5V±0.625V | |
2 | 3A | 9.6 | 7.5A | 24A | 12.5A | 40A | 2.5V±0.625V | |
3 | 2A | 6.4 | 5A | 16A | 8.33A | 26A | 2.5V±0.625V | |
2. Die Ausgangs-Nullspannung beträgt 2,5 V (geeignet für den Anschluss an ein 5-V-Steuerungssystem):
Verbindungsmethode | Windungen der Primärspule | HOVS-01S21 | HOVS-01S22 | HOVS-01S23 | HOVS-01S24 | Nennausgangsspannung |
Bewerteter Eingang | Bewerteter Eingang | Bewerteter Eingang | Maximaler Eingang | |||
1 | 10A | 15A | 20A | 25A | 2.5V±2V | |
2 | 5A | 7.5A | 10A | 12.5A | 2.5V±2V | |
3 | 3.33A | 5A | 6.67A | 8.33A | 2.5V±2V |
3. Die Ausgangs-Nullspannung beträgt 1,65 V (geeignet für den Anschluss an ein 3,3-V-Steuerungssystem):
Verbindungsmethode | Windungen der Primärspule | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Nennausgangsspannung | |||
Bewerteter Eingang | Maximaler Eingang | Bewerteter Eingang | Maximaler Eingang | Bewerteter Eingang | Maximaler Eingang | |||
1 | 6A | 12A | 15A | 30A | 25A | 50A | 1.65V±0.625V | |
2 | 3A | 6A | 7.5A | 15A | 12.5A | 25A | 1.65V±0.625V | |
3 | 2A | 4A | 5A | 10A | 8.33A | 16.66A | 1.65V±0.625V | |
4. Die Ausgangs-Nullspannung beträgt 1,65 V (geeignet für den Anschluss an ein 3,3-V-Steuerungssystem):
Verbindungsmethode | Windungen der Primärspule | HOVS-01S26 | HOVS-01S27 | HOVS-01S28 | HOVS-01S29 | Nennausgangsspannung |
Bewerteter Eingang | Bewerteter Eingang | Bewerteter Eingang | Maximaler Eingang | |||
1 | 10A | 15A | 20A | 25A | 1.65V±1.25V | |
2 | 5A | 7.5A | 10A | 12.5A | 1.65V±1.25V | |
3 | 3.33A | 5A | 6.67A | 8.33A | 1.65V±1.25V |
Spezifikation 1
Modell | HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Einheit |
Eingangsstrom | 6 | 15 | 25 | 6 | 15 | 25 | A |
Messbereich | ±19.2 | ±48 | ±80 | ±12 | ±30 | ±50 | A |
Ausgangsspannung | 2.5±0.625 | 1.65±0.625 | V | ||||
Belasteter Widerstand | ≥4.7 | kΩ | |||||
Versorgungsspannung | +5±0.5 | V | |||||
Aktueller Verbrauch | <15 | mA | |||||
Null-Offset-Spannung | <±6 | <±4 | mV | ||||
Offsetspannungs-Temperaturdrift | <±0,05 | <±0,04 | mV/℃ | ||||
Temperaturdrift der Ausgangsspannung | <±0,5 | <±0,4 | mV/℃ | ||||
Linearität | 0.5 ( T=25℃) | % | |||||
Genauigkeit | 1.0 | % | |||||
Antwort | <10 | µS | |||||
Isolierungshochspannung | 3.0 | kV/Min | |||||
Isolationswiderstand | ≥500 | MΩ | |||||
-3 dB Bandbreite | DC…100 | kHz | |||||
Arbeitstemperaturbereich | -40~+85 | ℃ | |||||
Lagertemperaturbereich | -50~+125 | ℃ | |||||
Spezifikation 2
| HOVS01S21 | HOVS01S22 | HOVS01S23 | HOVS01S24 | HOVS01S26 | HOVS01S27 | HOVS01S28 | HOVS01S29 | Einheit |
Eingangsstrom | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
Messbereich | ±10 | ±15 | ±20 | ±25 | ±10 | ±15 | ±20 | ±25 | A |
Ausgangsspannung | 2.5±2 | 1.65±1.25 | V | ||||||
Belasteter Widerstand | ≥4.7 | kΩ | |||||||
Versorgungsspannung | +5±0.5 | V | |||||||
Aktueller Verbrauch | <15 | mA | |||||||
Magnetische Offsetspannung | <±6 | <±4 | mV | ||||||
Offsetspannungsdrift | <±0,05 | <±0,04 | mV/℃ | ||||||
Ausgangsspannungsdrift | <±0,5 | <±0,4 | mV/℃ | ||||||
Linearität | 0.5 ( T=25℃) | % | |||||||
Genauigkeit | 1.0 | % | |||||||
Antwort | <10 | µS | |||||||
Isolierungshochspannung | ≥3.0 | kV/Min | |||||||
Isolationswiderstand | ≥500 | MΩ | |||||||
-3 dB Bandbreite | DC…1 | kHz | |||||||
Arbeitstemperaturbereich | -40~+85 | ℃ | |||||||
Lagertemperaturbereich | -50~+125 | ℃ | |||||||
Modell
