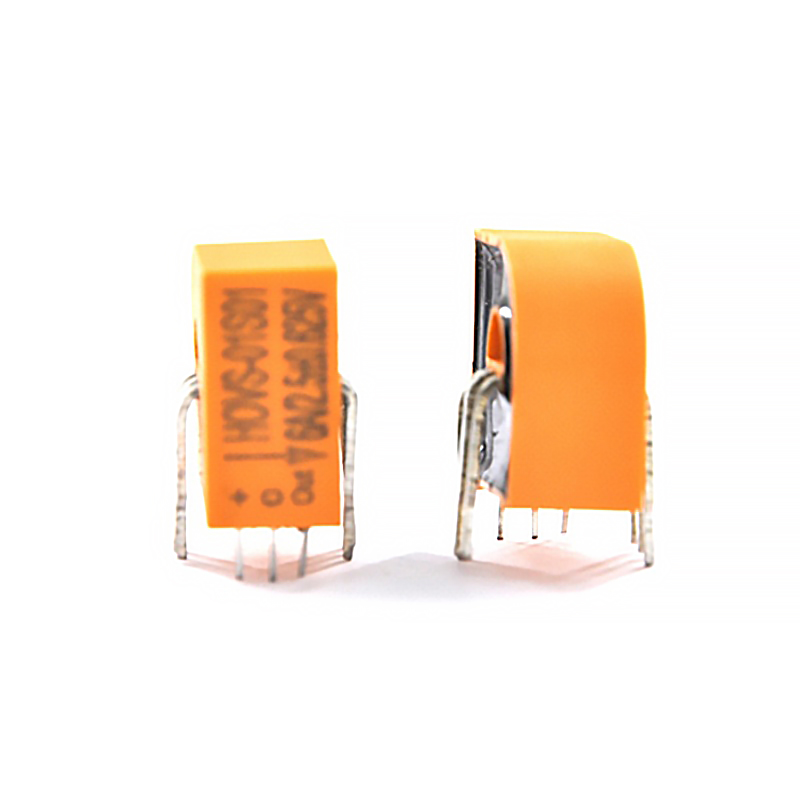

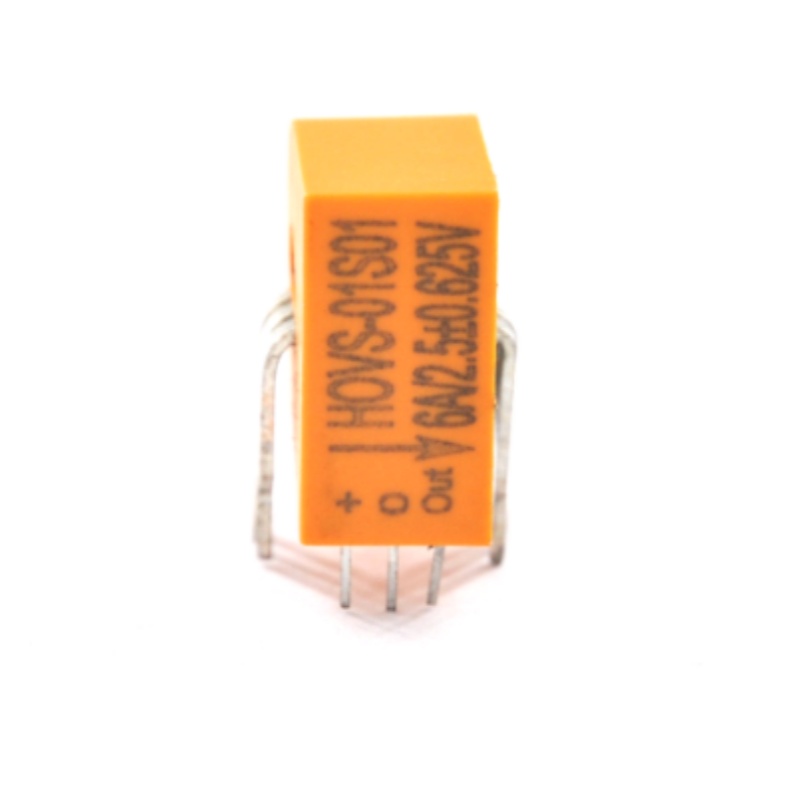

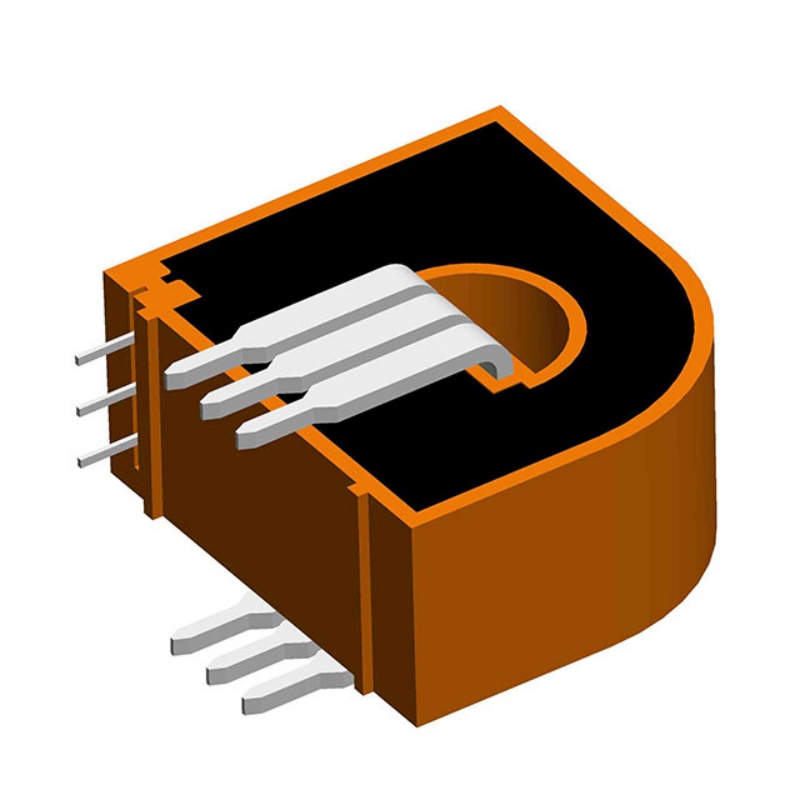

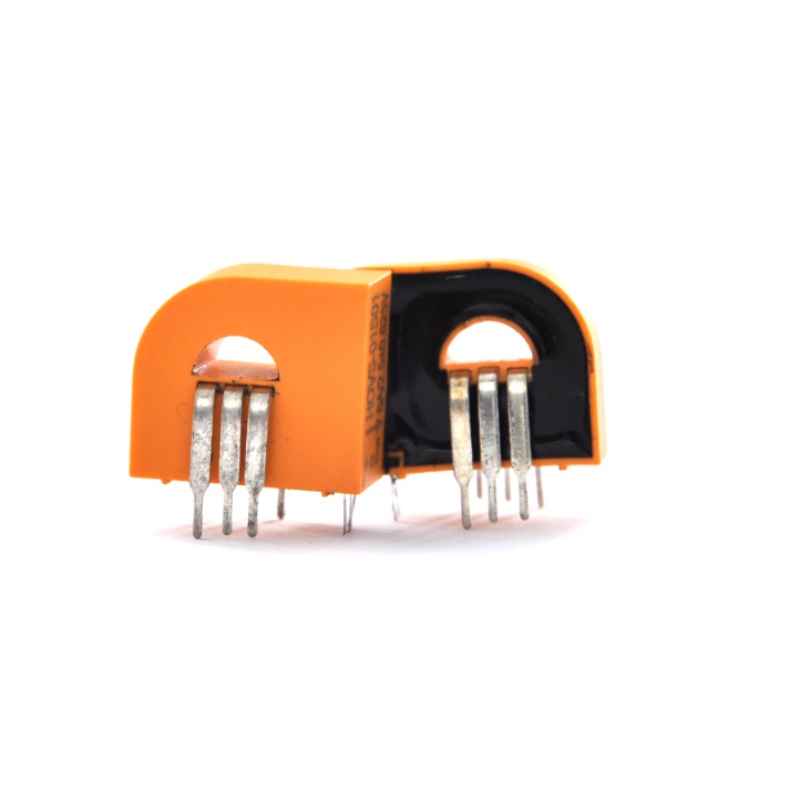

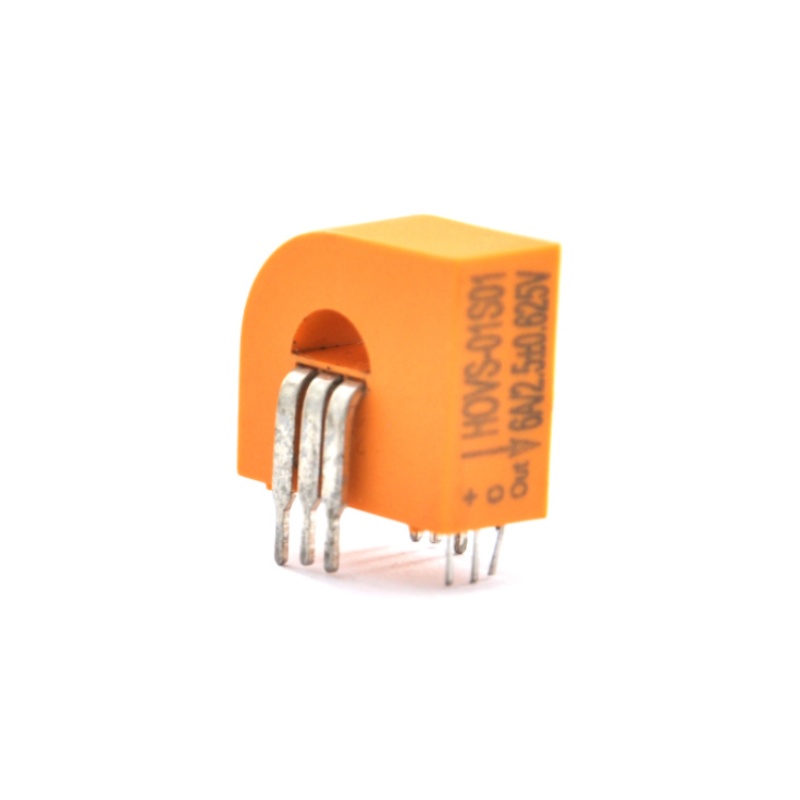

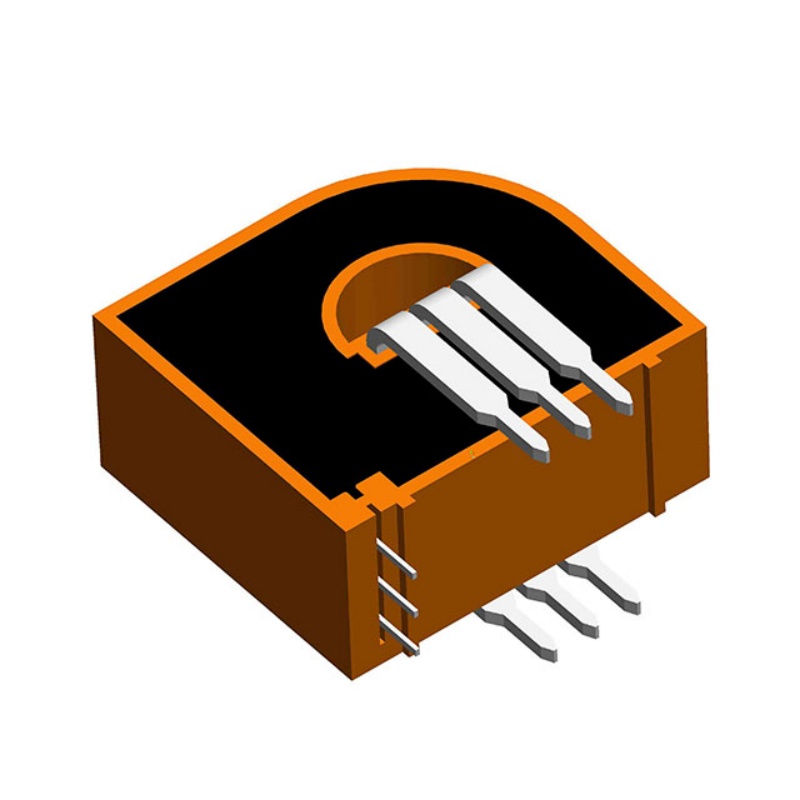

Sensor de corriente hall serie HOVS-01S0*/2*
Sensor de corriente de efecto Hall
Corriente de entrada nominal: 6-25A DC
Voltaje nominal de salida: 2.5±0.625V (2V)/1.65±0.625V(1.25V)
Fuente de alimentación: +5±0.5V
Tipo de PIN, instalación de PCB
INTRODUCTIONS ： Se trata de una serie de sensores de corriente Hall recientemente desarrollada que pueden ser utilizado para detectar CC, CA, alta frecuencia, pulso y también varias de ondas irregulares de señales de corriente.
Más opciones
FEATURES
：
Compacto y ligero, montable en PCB,
Los pasadores primarios también actúan como pasadores de montaje.
Fácil de usar y modificable
，
rango de medición.
ADVANTAGES
：
Alto Precisión y buena linealidad.
Baja compensación y deriva de ganancia.
Baja pérdida de inserción, buena capacidad de sobrecarga.
Frecuencia de banda ancha, respuesta rápida.
APPLICATIONS
：
Inversores solares (MPPT), cajas combinadoras para aplicaciones solares, Fuentes de alimentación de modo conmutado (SMPS), Fuentes de alimentación, UPS, Aplicaciones de soldadura, Variadores de velocidad de CA…etc.
Tamaño
Diagrama 1 ：
Esquema del circuito
Diagrama 2
：
1. HOVS-01S01/02/03/21/22/23/24 voltaje de salida cero: 2,5 V, adecuado para conectar: sistema de control de 5 V.:
2. HOVS-01S06/07/08/26/27/28/29 voltaje de salida cero: 1,65 V, adecuado para conectar: sistema de control de 3,3 V.
Especificación
SPECIFICATIONS 1：
Parámetros | HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Unidad |
Corriente de entrada | 6 | 15 | 25 | 6 | 15 | 25 | A |
Rango de medición | ± 19.2 | ± 48 | ± 80 | ± 12 | ± 30 | ± 50 | A |
Tensión de salida | 2.5 ± 0.625 | 1.65 ± 0.625 | V | ||||
Resistencia cargada | ≥ 4.7 | k Ω | |||||
Tensión de suministro | +5 ± 0.5 | V | |||||
Consumo actual | <15 | mamá | |||||
Tensión de compensación cero | < ± 6 | < ± 4 | mV | ||||
Deriva de temperatura de voltaje de compensación | < ± 0.05 | < ± 0.04 | mV/ ℃ | ||||
Deriva de temperatura del voltaje de salida | < ± 0.5 | < ± 0.4 | mV/ ℃ | ||||
Linealidad | 0.5 ( T=25 ℃ ) | % | |||||
Exactitud | 1.0 | % | |||||
Respuesta | <10 | µ S | |||||
Hipoteca de aislamiento | 3.0 | kV/minuto | |||||
Resistencia de aislamiento | ≥ 500 | M Ω | |||||
-3 dB de ancho de banda | DC … 1 00 | kilociclos | |||||
Rango de temperatura de trabajo | -40~+85 | ℃ | |||||
Rango de temperatura de almacenamiento | -50~+125 | ℃ | |||||
SPECIFICATIONS 2：
Parámetro | HOVS01S21 | HOVS01S22 | HOVS01S23 | HOVS01S24 | HOVS01S26 | HOVS01S27 | HOVS01S28 | HOVS01S29 | Unidad |
Corriente de entrada | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
Rango de medición | ± 10 | ± 15 | ± 20 | ± 25 | ± 10 | ± 15 | ± 20 | ± 25 | A |
Tensión de salida | 2.5 ± 2 | 1.65 ± 1.25 | V | ||||||
Resistencia cargada | ≥ 4.7 | k Ω | |||||||
Tensión de suministro | +5 ± 0.5 | V | |||||||
Consumo actual | <15 | mamá | |||||||
Tensión de compensación magnética | < ± 6 | < ± 4 | mV | ||||||
Deriva de voltaje compensado | < ± 0.05 | < ± 0.04 | mV/ ℃ | ||||||
Deriva del voltaje de salida | < ± 0.5 | < ± 0.4 | mV/ ℃ | ||||||
Linealidad | 0.5 ( T=25 ℃ ) | % | |||||||
Exactitud | 1.0 | % | |||||||
Respuesta | <10 | µ S | |||||||
Hipoteca de aislamiento | ≥ 3.0 | kV/minuto | |||||||
Resistencia de aislamiento | ≥ 500 | M Ω | |||||||
-3 dB de ancho de banda | DC … 1 | kilociclos | |||||||
Rango de temperatura de trabajo | -40~+85 | ℃ | |||||||
Rango de temperatura de almacenamiento | -50~+125 | ℃ | |||||||
Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto de acuerdo con sus requisitos técnicos y estructurales.
