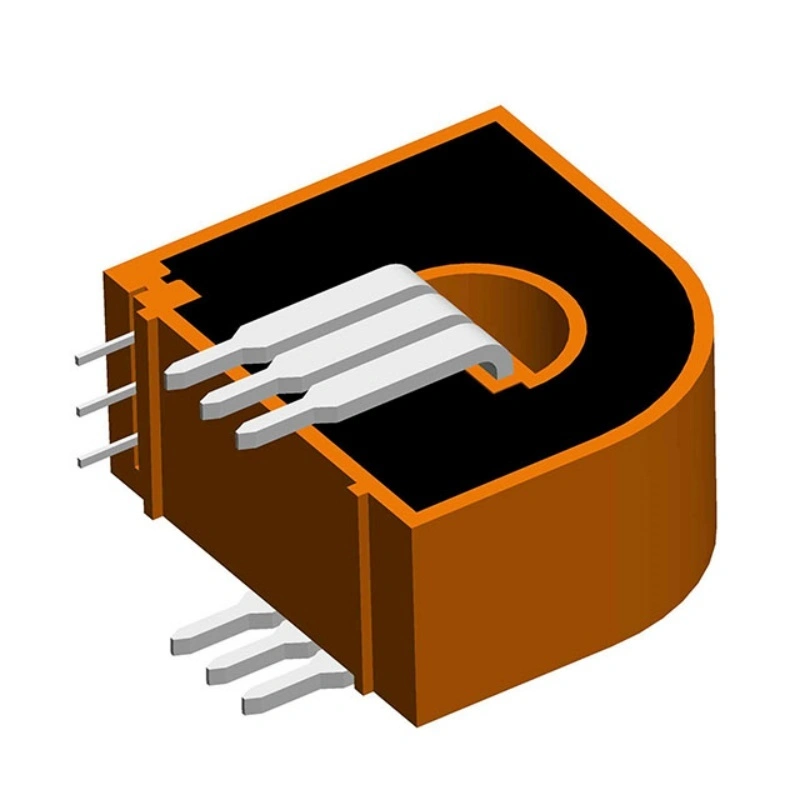

HOVS-01S0*/2* serisi salon akımı sensörü
Hall Etkisi Akım Sensörü
Nominal giriş akımı: 6-25A DC
Nominal çıkış voltajı: 2.5±0.625V (2V)/1.65±0.625V(1.25V)
Güç kaynağı: +5±0.5V
PIN tipi, PCB kurulumu
INTRODUCTIONS ： Bunlar yeni geliştirilmiş salon akımı sensör serisidir. tespit etmek için kullanılacak DC,AC, yüksek frekans, darbe ve çeşitli düzensiz dalga akım sinyalleri.
Daha fazla seçenek
FEATURES
：
Kompakt ve hafif, PCB'ye monte edilebilir,
Birincil pimler aynı zamanda montaj pimleri olarak da işlev görür.
Kullanımı kolay ve değiştirilebilir
，
ölçüm aralığı.
ADVANTAGES
：
Yüksek Hassasiyet ve iyi doğrusallık.
Düşük ofset ve kazanç kayması.
Düşük kesici uç kaybı, İyi aşırı yük kapasitesi.
Geniş bant frekansı, hızlı tepki.
APPLICATIONS
：
Güneş enerjisi invertörleri (MPPT), güneş enerjisi uygulamaları için birleştirici kutu, Anahtarlamalı mod güç kaynakları (SMPS), Güç kaynakları, UPS, Kaynak uygulamaları, AC değişken hızlı sürücüler…vb.
Boyut
Diyagram 1 ：
Devre şeması
Diyagram 2
：
1. HOVS-01S01/02/03/21/22/23/24 çıkış sıfır voltajı: 2,5V, bağlantı için uygun: 5V kontrol sistemi.:
2. HOVS-01S06/07/08/26/27/28/29 çıkış sıfır voltajı: 1,65V, bağlantı için uygun: 3,3V kontrol sistemi.
Şartname
SPECIFICATIONS 1：
parametreler | HOVS-01S01 | HOVS-01S02 | HOVS-01S03 | HOVS-01S06 | HOVS-01S07 | HOVS-01S08 | Birim |
Input akımı | 6 | 15 | 25 | 6 | 15 | 25 | A |
Ölçüm aralığı | ± 19.2 | ± 48 | ± 80 | ± 12 | ± 30 | ± 50 | A |
çıkış voltajı | 2.5 ± 0.625 | 1.65 ± 0.625 | V | ||||
Yüklü direnç | ≥ 4.7 | k Ω | |||||
Besleme gerilimi | +5 ± 0.5 | V | |||||
Anlık tüketim | <15 | mA | |||||
Sıfır ofset voltajı | < ± 6 | < ± 4 | mV | ||||
Ofset voltajı sıcaklık kayması | < ± 0.05 | < ± 0.04 | mV/ ℃ | ||||
Çıkış voltajı sıcaklık kayması | < ± 0.5 | < ± 0.4 | mV/ ℃ | ||||
Doğrusallık | 0.5 ( T=25 ℃ ) | % | |||||
Doğruluk | 1.0 | % | |||||
Cevap | <10 | µ S | |||||
Yalıtım ipoteği | 3.0 | kV/dak | |||||
Yalıtım direnci | ≥ 500 | M Ω | |||||
-3db bant genişliği | DC … 1 00 | kHz | |||||
Çalışma sıcaklığı aralığı | -40~+85 | ℃ | |||||
Depolama sıcaklığı aralığı | -50~+125 | ℃ | |||||
SPECIFICATIONS 2：
Parametre | HOVS01S21 | HOVS01S22 | HOVS01S23 | HOVS01S24 | HOVS01S26 | HOVS01S27 | HOVS01S28 | HOVS01S29 | Birim |
Input akımı | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
Ölçüm aralığı | ± 10 | ± 15 | ± 20 | ± 25 | ± 10 | ± 15 | ± 20 | ± 25 | A |
çıkış voltajı | 2.5 ± 2 | 1.65 ± 1.25 | V | ||||||
Yüklü direnç | ≥ 4.7 | k Ω | |||||||
Besleme gerilimi | +5 ± 0.5 | V | |||||||
Anlık tüketim | <15 | mA | |||||||
Manyetik ofset voltajı | < ± 6 | < ± 4 | mV | ||||||
Ofset gerilim kayması | < ± 0.05 | < ± 0.04 | mV/ ℃ | ||||||
Çıkış voltajı kayması | < ± 0.5 | < ± 0.4 | mV/ ℃ | ||||||
Doğrusallık | 0.5 ( T=25 ℃ ) | % | |||||||
Doğruluk | 1.0 | % | |||||||
Cevap | <10 | µ S | |||||||
Yalıtım ipoteği | ≥ 3.0 | kV/dak | |||||||
Yalıtım direnci | ≥ 500 | M Ω | |||||||
-3db bant genişliği | DC … 1 | kHz | |||||||
Çalışma sıcaklığı aralığı | -40~+85 | ℃ | |||||||
Depolama sıcaklığı aralığı | -50~+125 | ℃ | |||||||
Not: Yukarıdaki tabloda kullanımınıza uygun ürün bulunmuyorsa, ürünü teknik ve yapısal gereksinimlerinize göre uyarlayabiliriz.
