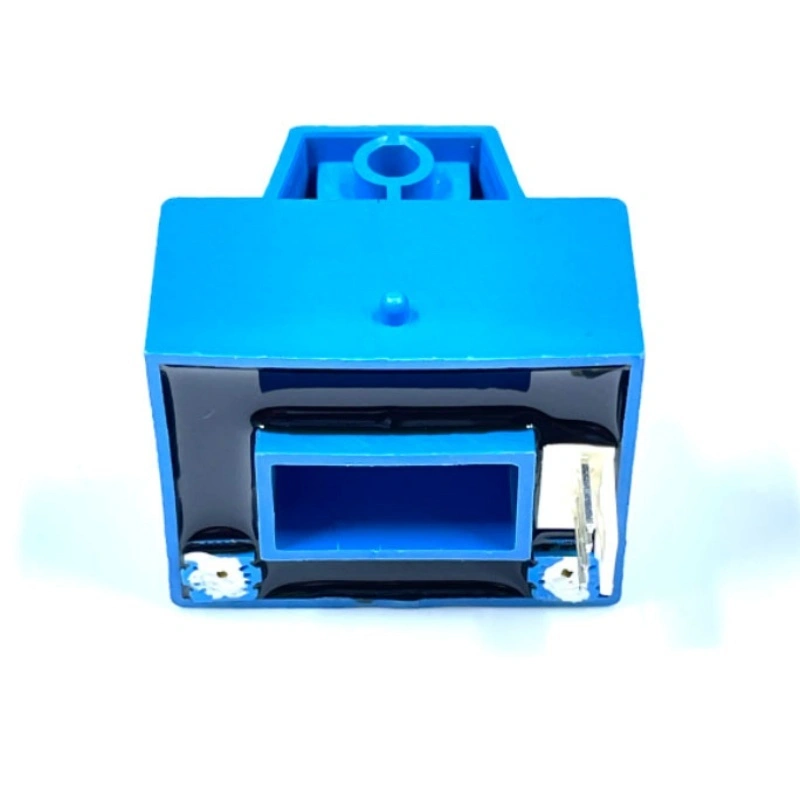

Sensor de corriente Hall serie HOVD-51S (fuente de alimentación única)
Introducciones :
Sensor de corriente Hall (fuente de alimentación única )
Corriente de entrada nominal: 50~5 00A CC o CA
Tensión nominal de salida:2.5 V ±2 V (T=25℃)
Fuente de alimentación : +5 V （
Tipo de terminal
Se trata de una serie de sensores de corriente Hall de bucle abierto recientemente desarrollados que se pueden utilizar para detectar CC, CA, alta frecuencia, pulsos, así como varias ondas irregulares de señales de corriente.
Aislamiento primario y secundario, presión y seguridad.
Aplicado a un sistema de suministro de energía único , soporte de voltaje de salida y fuente de alimentación personalizado.
Más opciones
Características :
Compacto y ligero
Fácil de instalar
Retardante de llama (UL94-V0).
Protección del medio ambiente (RoHS de la UE)
Ventajas :
Alta precisión y buena linealidad.
Baja desviación y deriva de ganancia.
Baja pérdida de inserción, buena capacidad de sobrecarga.
Frecuencia de banda ancha, respuesta rápida
Describir
Solicitud :
Equipo de estación base de comunicaciones
Nuevos equipos energéticos
Fuente de alimentación para máquina de soldar
Poder de la comunicación
Potencia de conmutación,
Equipo médico
Instrumentación ,
Tránsito ferroviario
Medición industrial
Control de potencia
Inversor
Tamaño
Esquema del circuito
Nota: Este diagrama esquemático muestra el principio básico de funcionamiento del transformador. Podemos diseñar el circuito de muestreo del transformador para el cliente.
Diagrama de funcionamiento :
Instrucciones de uso :
1. Conecte la corriente de acuerdo con la dirección de calibración del diagrama del circuito , preste atención a la dirección de la corriente .
2. Conecte el cable de acuerdo con la definición del pin de función de la calibración en el diagrama de estructura .
Especificación
| HOVS-51S01 | HOVS-51S02 | HOVS-51S03 | HOVS-51S04 | HOVS-51S05 | HOVS-51S06 | Unidad |
| Corriente de entrada nominal | 50 | 100 | 200 | 300 | 400 | 500 | A |
| Rango de corriente de prueba | ±50 | ±100 | ±200 | ±300 | ±400 | ±500 | A |
| Tensión nominal de salida | 2.5±2 (T=25℃) | V | |||||
| Resistencia cargada | ≥10 | kΩ | |||||
| Voltaje de potencia | +5（5% ） | V | |||||
| Pérdida de corriente | ≤15 | mamá | |||||
| Tensión de desplazamiento cero | ≤±10 ( T=25℃) | mV | |||||
| Tensión de compensación magnética | ≤±15 ( T=25℃) | mV | |||||
| Deriva de temperatura de voltaje de compensación | ≤±1 mV/℃ ( IP=0 T=-10~+70℃ ) | mV | |||||
| Linealidad | ≤0.5 ( T=25℃) | % | |||||
| Exactitud | ≤1 .0 (T=25℃ VC=±15V) | % | |||||
| Tiempo de respuesta | <5 | µS | |||||
| voltaje de aislamiento | 3.0 | kV/min | |||||
| -3db de ancho de banda | DC…20 | kHz | |||||
| Temperatura de trabajo | -25~+85 | °C | |||||
| Temperatura de almacenamiento | -40~+90 | °C | |||||
Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto según sus requisitos técnicos y estructurales.
