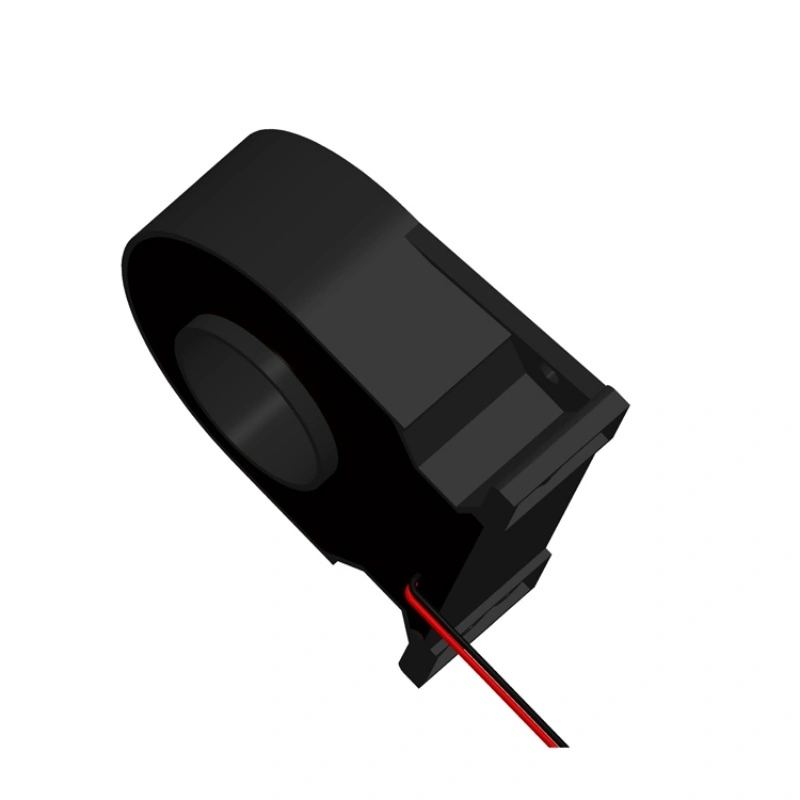

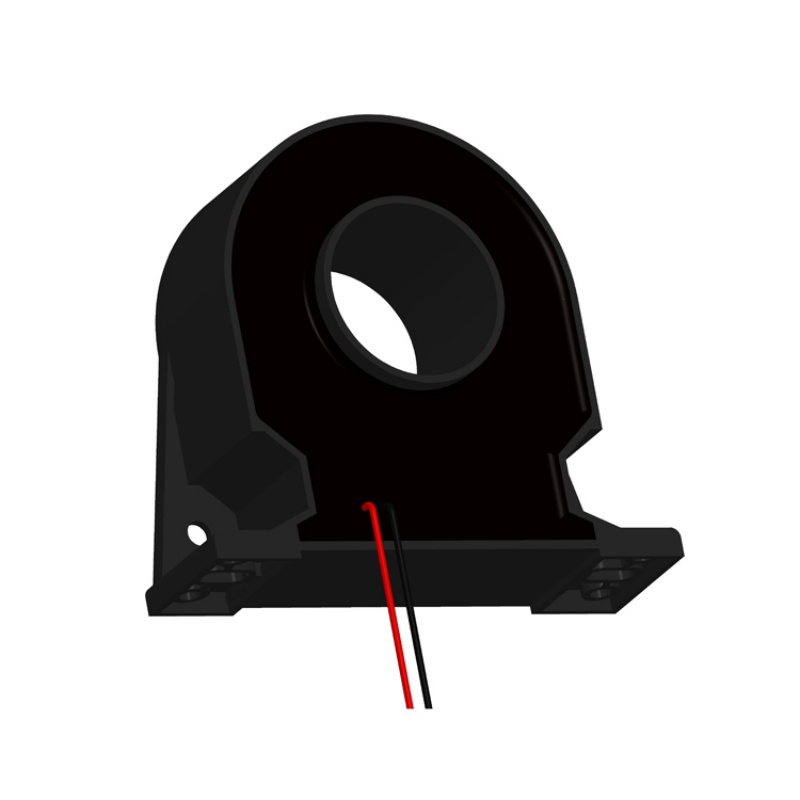

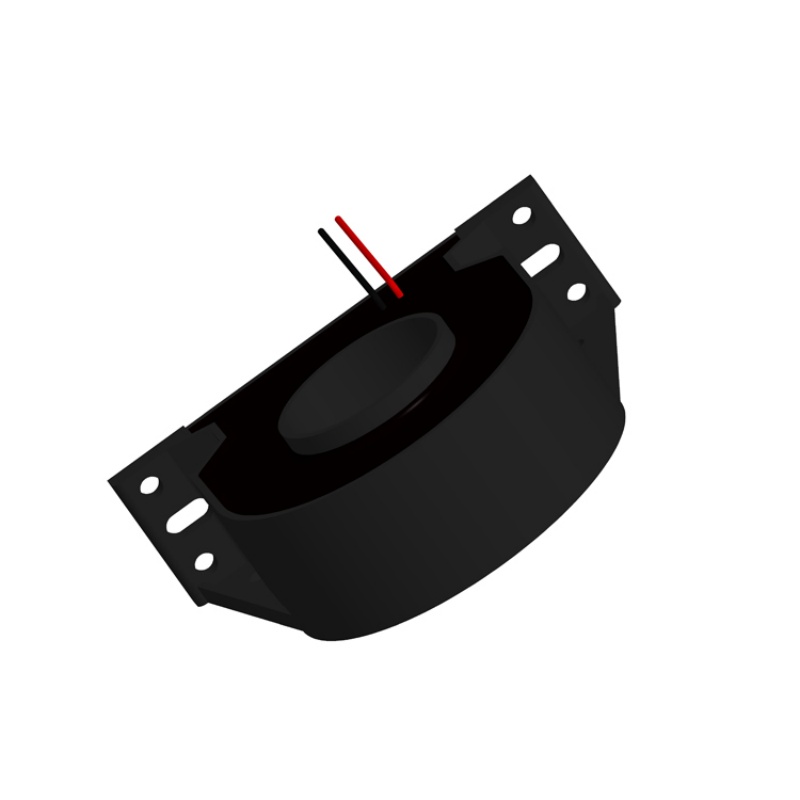

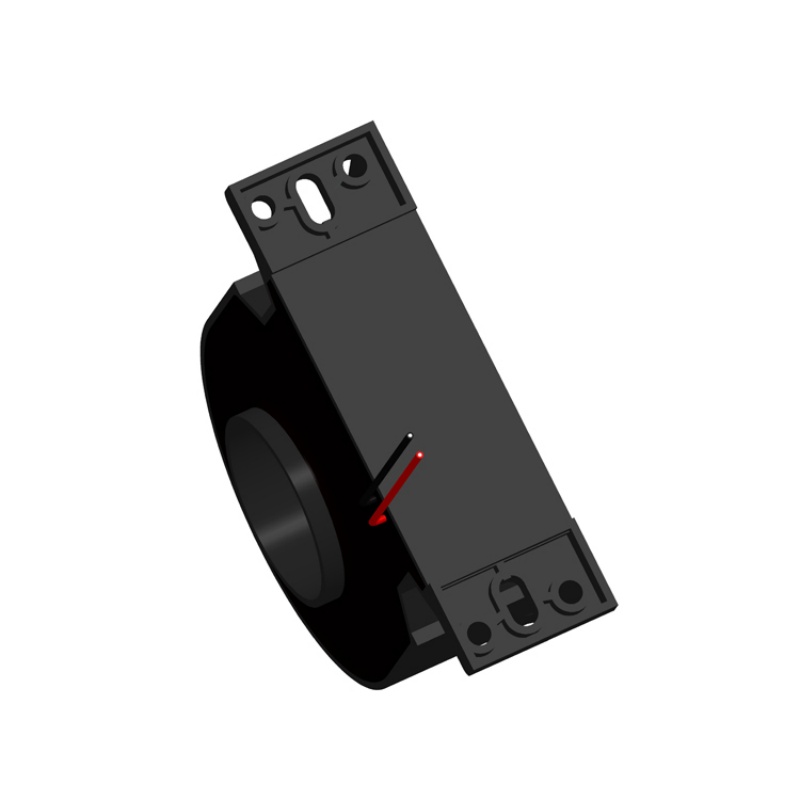

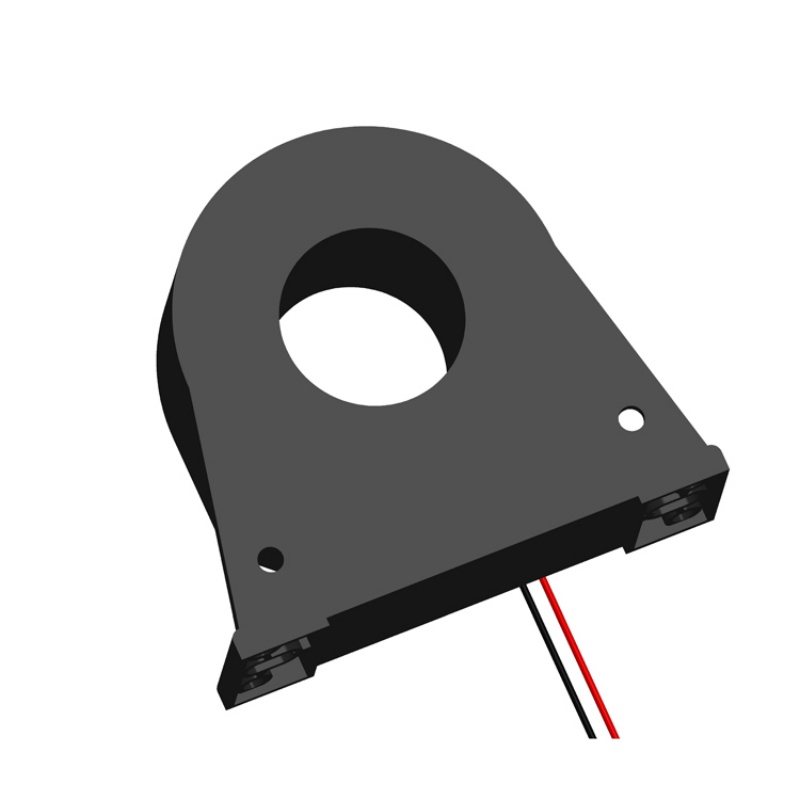

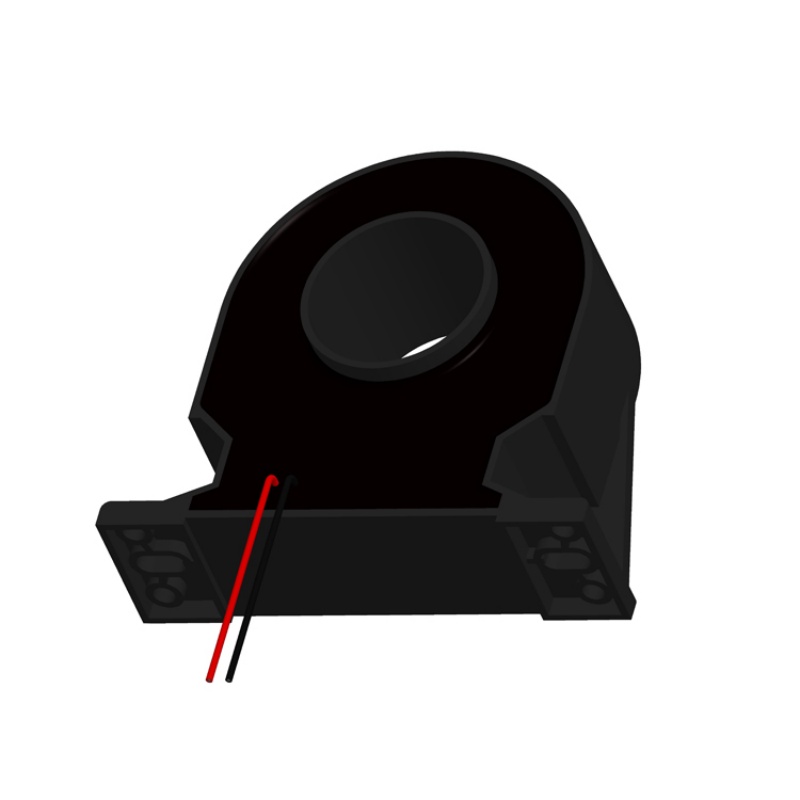

Transformator Arus DHC29BDF
Fitur :
1. Inti anti-kejenuhan
,
2. Presisi tinggi, linearitas baik ;
3. Pengecoran epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6. Ukuran kecil dan ringan
7. Mudah dirakit dan dilas
8. Pedoman: Standar nasional GB 1208-2006 ;
Lebih banyak pilihan
Menggambarkan
Standar nasional GB 1208-2006;
Standar Industri jbt 10665-2006.
Suhu Penggunaan:-25℃-+85℃
Kelembaban relatif:≤95%
Ruang lingkup aplikasi:
Cocok untuk instrumentasi, dll., yang membutuhkan konversi arus besar menjadi
Arus kecil untuk pengukuran presisi, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan:
Jika beban yang terhubung ke sisi sekunder transformator melebihi kapasitas beban nominal, hal itu dapat mengakibatkan penurunan akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban , kami dapat menyediakan transformator yang disesuaikan.
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi
| TIDAK | Proyek | Pertunjukan |
| 1 | Model | DHC29BDF |
| 2 | Arus masukan terukur | 400A |
| 3 | Arus keluaran terukur | 400A |
| 4 | Izinkan kelebihan beban ganda | 1.2waktu |
| 5 | Perbandingan | 1000:1 |
| 6 | Perbedaan rasio | ≤0.5%(Titik uji: Arus Terukur ) |
| 7 | Perbedaan fase | ≤30´(Titik uji: Arus Terukur ) |
| 8 | Tingkat akurasi | 0,5 |
| 9 | Rentang linier | 0 ~120% |
| 10 | Ketahanan Beban | 20Ω |
| 11 | tegangan tahan isolasi | 3kV/2mA/1 menit |
| 12 | rentang frekuensi | 50/60Hz ( Frekuensi uji: 50Hz) |
| 13 | Suhu Kerja | -25~85℃ |
| 14 | Suhu Penyimpanan | -40~90℃ |
| 15 | Kelembaban relatif | ≤95% |
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
