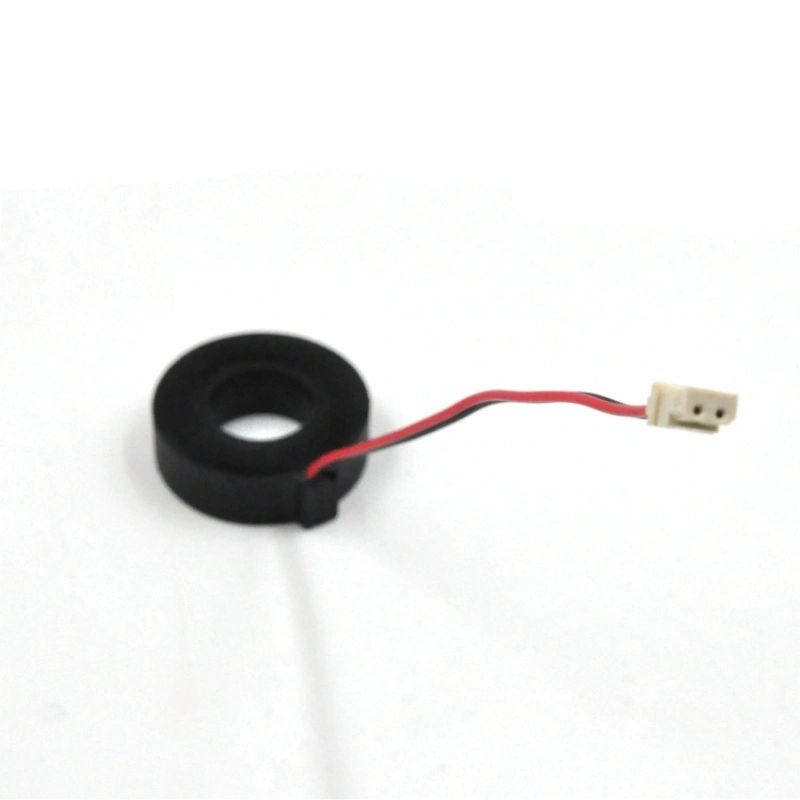

DHG19CD3 Transformator Arus Frekuensi Tinggi
Fitur: ：
1. Inti nanokristalin ，
2. Presisi tinggi, linearitas yang baik ；
3. Pot epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6. Ukuran kecil dan ringan
7.
Mudah dirakit dan dilas
Lebih banyak pilihan
Menggambarkan
Standar nasional GB 1208-2006;
Standar Industri jbt 10665-2006.
Suhu Penggunaan:-25℃-+85℃
Kelembaban relatif:≤95%
Ruang lingkup aplikasi:
Cocok untuk instrumentasi, dll., yang membutuhkan konversi arus besar menjadi
Arus kecil untuk pengukuran presisi, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan:
Jika beban yang terhubung ke sisi sekunder transformator melebihi kapasitas beban nominal, hal itu dapat mengakibatkan penurunan akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban , kami dapat menyediakan transformator yang disesuaikan.
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi
| TIDAK | Barang-barang | Pertunjukan |
| 1 | Model | DHG19CD3 |
| 2 | Arus masukan terukur | 100A |
| 3 | Arus keluaran terukur | 100mA |
| 4 | Izinkan kelebihan beban | 1,2 kali |
| 5 | Perbandingan | 1000:1 |
| 6 | Kesalahan rasio | ≤0.2% |
| 7 | Kesalahan fase | ≤15’ |
| 8 | Rentang linier | 0 ~120% |
| 9 | Linearitas | 0,1% |
| 10 | Resistansi Beban | 5Ω |
| 11 | tegangan tahan isolasi | 3kV/2mA/1 menit |
| 12 | rentang frekuensi | 50~ 100kHz ( Frekuensi Uji: 50Hz) |
| 13 | Suhu Kerja | -25 ～85℃ |
| 14 | Suhu Penyimpanan | -40 ～90℃ |
| 15 | Kelembaban relatif | ≤95% |
| 16 | Kabel blok terminal | 26#1007,XA2.54-2P,220mm Kawat terpilin |
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
Untuk informasi lebih lanjut tentang produk kami, selamat datang untuk menghubungi kami kapan saja!
