Nous sommes un fabricant professionnel de transformateur de courant personnalisé, de capteur de courant et de chargeur EV portable.

Capteur de courant à effet Hall série HCCD-12S 1

Capteur de courant à effet Hall série HCCD-12S 2

Capteur de courant à effet Hall série HCCD-12S 3

Capteur de courant à effet Hall série HCCD-12S 4

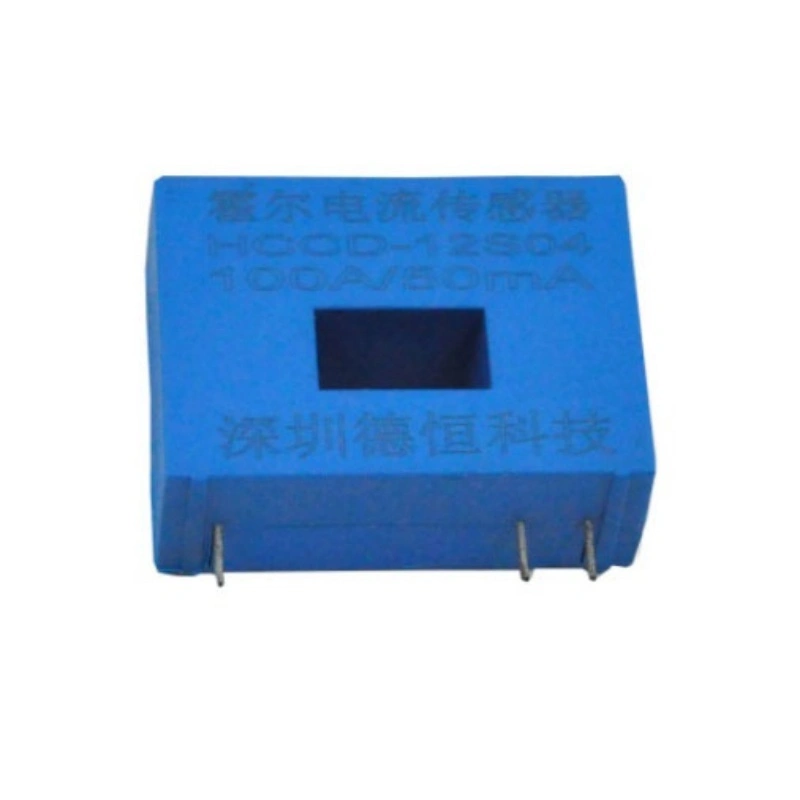

Capteur de courant à effet Hall série HCCD-12S

Name: Capteur de courant à effet Hall série HCCD-12S
Brand: SZDEHENG

Il s'agit d'un nouveau type de capteur de courant à effet Hall, capable de mesurer des signaux de courant, notamment continus, alternatifs, haute fréquence, impulsionnels et diverses formes d'onde irrégulières.

enquête

Écrire une critique

Plus de choix

Série HCVD-71S

Ajouter au panier

enquête

Capteur de courant à effet Hall série HOVS-62S

Ajouter au panier

enquête

Capteur de courant Hall série HOVD-53S

Ajouter au panier

enquête

Capteur de courant à effet Hall série HOVS-06S (alimentation simple)

Ajouter au panier

enquête

Capteur de courant Hall série HOVS-01S0*/2*

Ajouter au panier

enquête

Capteur de courant Hall série HOVD-52S5*

Ajouter au panier

enquête

DSC_0534 拷贝-1-1

DSC0535-2-2-2

DSC_0536 -3-3-3

DSC_0537 拷贝-4-4-4

Caractéristiques :

Compact et léger, circuit imprimé à broches facile à installer

Avantages :

Haute précision et bonne linéarité ;

Faible dérive de décalage et de gain.

Faibles pertes d'insertion, bonne capacité de surcharge.

Bande passante large, réponse rapide.

Décrire

Applications :

Alimentation sans coupure (UPS)

Système de contrôle de fréquence de l'onduleur

Robot Surveillance du réseau

Taille

Schéma du circuit

Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.

Schéma électrique :

Instructions d'utilisation :

1. Connectez le courant en respectant le sens d'étalonnage du schéma de circuit, en faisant attention au sens du courant.

2. La température du conducteur primaire ne doit pas dépasser 100 ° C .

Spécification

Modèle PARAMETERS	HCCD-12S01	HCCD-12S02	HCCD-12S03	HCCD-12S04	Unité
Courant d'entrée	25	50	75	100	UN
Plage de mesure	50	70	105	150	UN
Rapport de courant	1:1000	1:1000	1:1500	1:2000
Courant de sortie	25	50	50	50	mA
Résistance chargée	≤30	≤30	≤60	≤100	Ω
Tension d'alimentation	±12～±15				V
Consommation de courant	12+				mA
Tension de décalage zéro	<±0.2				mA
Dérive de la tension de décalage en fonction de la température	<±0,1				mA/℃
Linéarité	0.2 ( T=25℃)				%
Précision	0.5				%
Réponse	<1				µS
hypothermie d'isolation	4.5				kV/min
résistance d'isolation	≥500				MΩ
-3 dB de largeur de bande	DC…100				kHz
Plage de températures de fonctionnement	-20~+80				℃
Plage de température de stockage	-40~+90				℃

Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
