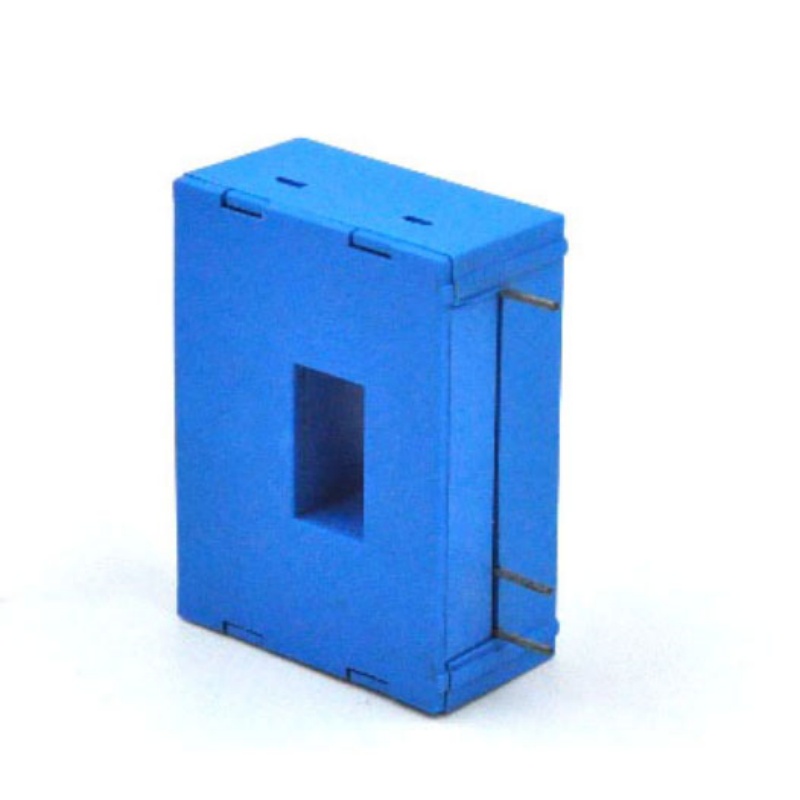

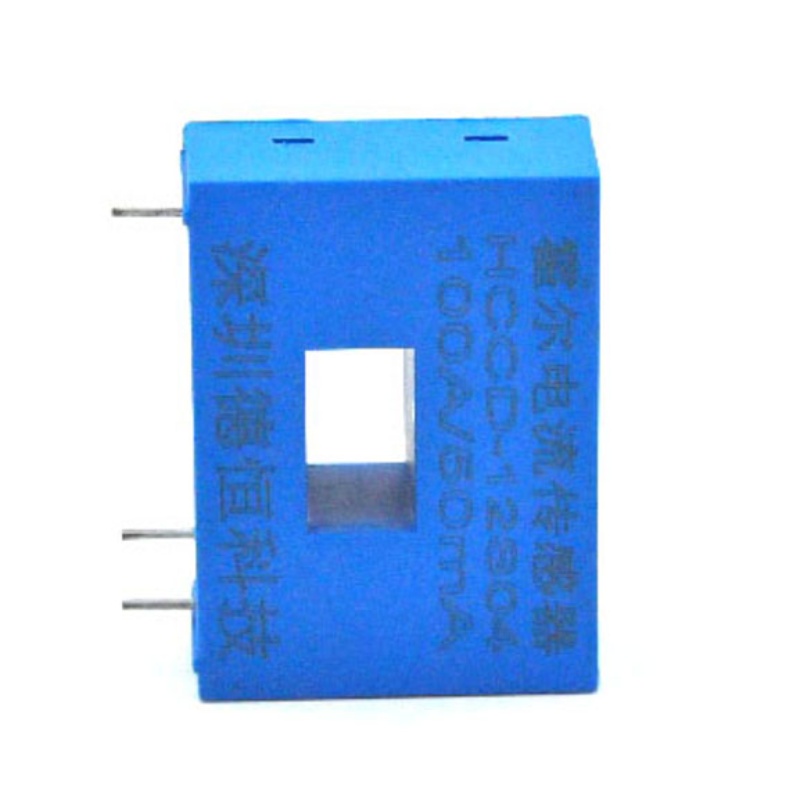

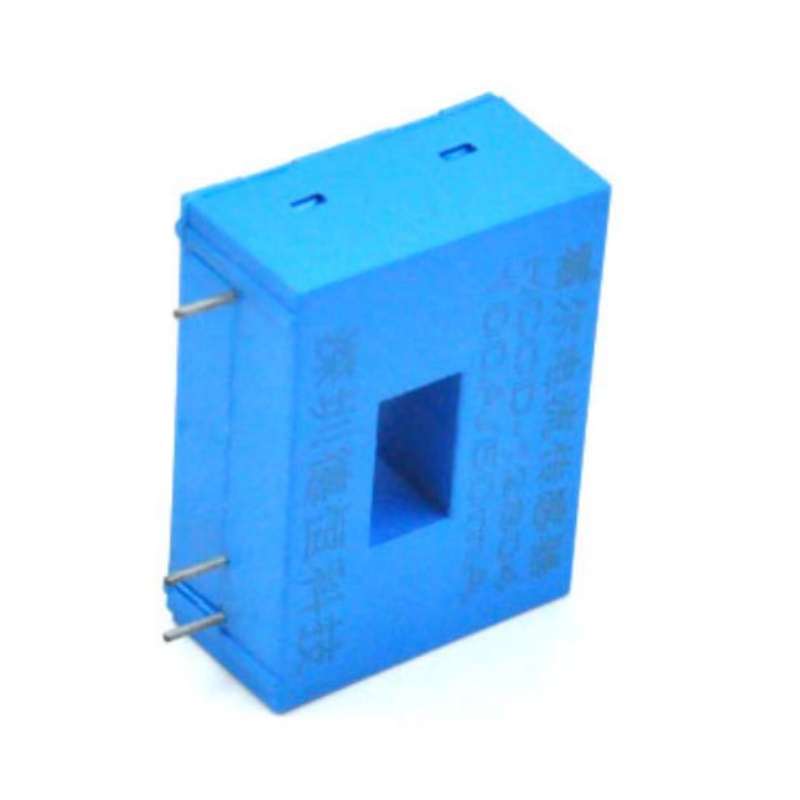

HCCD-12S Serisi Hall Akım Sensörü
Bu, yeni tip bir Hall akım sensörüdür ve doğru akım (DC), alternatif akım (AC), yüksek frekanslı akım, darbeli akım ve çeşitli düzensiz dalga biçimleri de dahil olmak üzere akım sinyallerini ölçmek için kullanılabilir.
Daha fazla seçenek
Betimlemek
Uygulamalar :
UPS Anahtarlamalı güç kaynağı
İnverter Frekans kontrol sistemi
Robot Şebeke izleme
Boyut
Devre şeması
Not: Bu şematik diyagram, transformatörün temel çalışma prensibini göstermektedir. Müşteri için transformatör örnekleme devresini tasarlayabiliriz.
Elektrik şeması :
Kullanım talimatları:
1. Akımı , devre şemasındaki kalibrasyon yönüne göre bağlayın, akımın yönüne dikkat edin.
2. Ana iletkenin sıcaklığı 100° C'yi geçmemelidir .
Özellikler
Model PARAMETERS | HCCD-12S01 | HCCD-12S02 | HCCD-12S03 | HCCD-12S04 | Birim |
| Giriş akımı | 25 | 50 | 75 | 100 | A |
| Ölçüm aralığı | 50 | 70 | 105 | 150 | A |
| Cari oran | 1:1000 | 1:1000 | 1:1500 | 1:2000 | |
| Çıkış Akımı | 25 | 50 | 50 | 50 | mA |
| Yük direnci | ≤30 | ≤30 | ≤60 | ≤100 | Ω |
| Besleme gerilimi | ±12~±15 | V | |||
| Mevcut tüketim | 12+ | mA | |||
| Sıfır ofset voltajı | <±0.2 | mA | |||
| Ofset voltaj sıcaklık kayması | <±0.1 | mA/℃ | |||
| Doğrusallık | 0.2 ( T=25℃) | % | |||
| Kesinlik | 0.5 | % | |||
| Cevap | <1 | µS | |||
| Yalıtım hipot | 4.5 | kV/dak. | |||
| Yalıtım direnci | ≥500 | MΩ | |||
| -3db bant genişliği | DC…100 | kHz | |||
| Çalışma sıcaklığı aralığı | -20~+80 | ℃ | |||
| Depolama sıcaklık aralığı | -40~+90 | ℃ | |||
Not: Yukarıdaki tabloda kullanımınıza uygun bir ürün bulunmuyorsa, teknik ve yapısal gereksinimlerinize göre ürünü özel olarak üretebiliriz.
