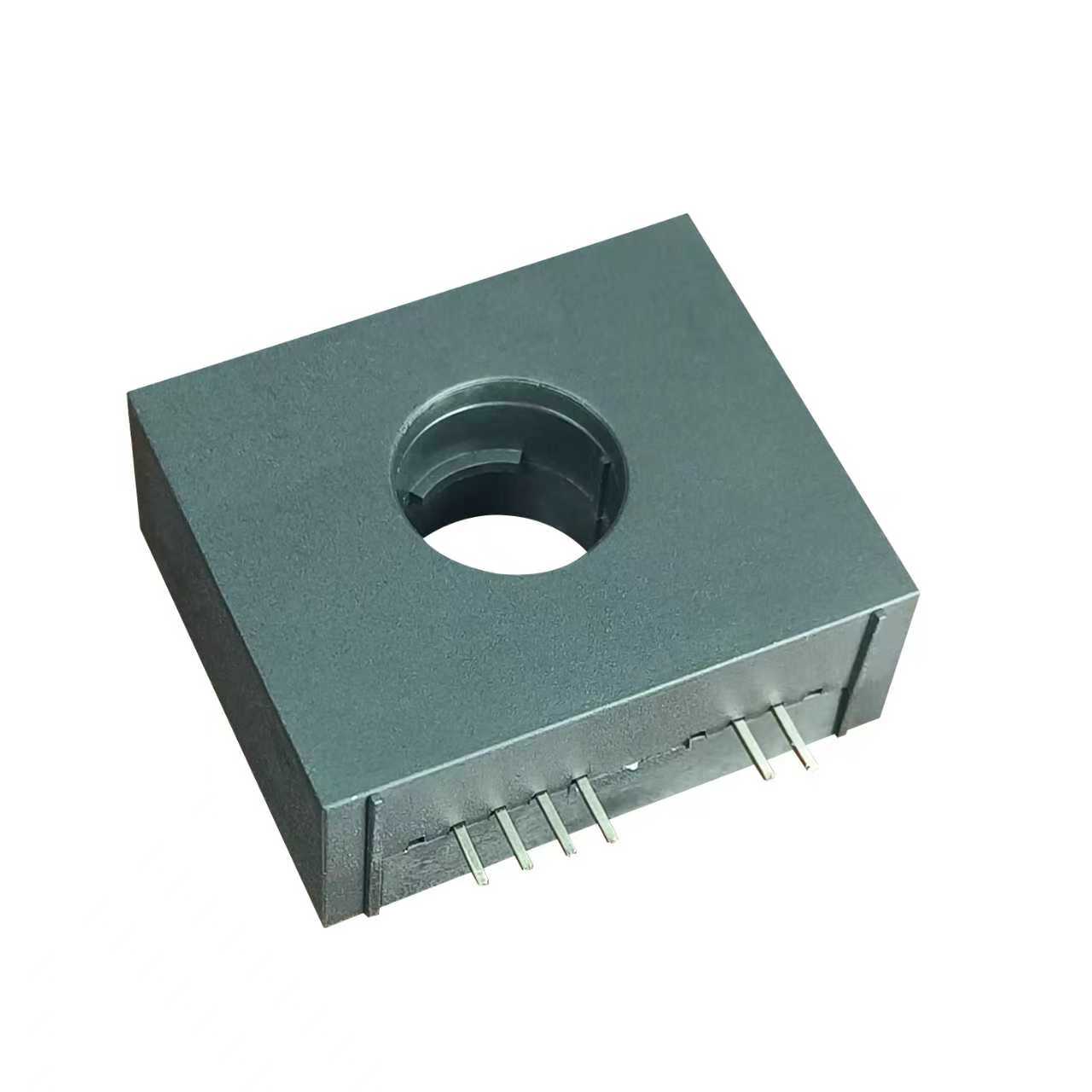

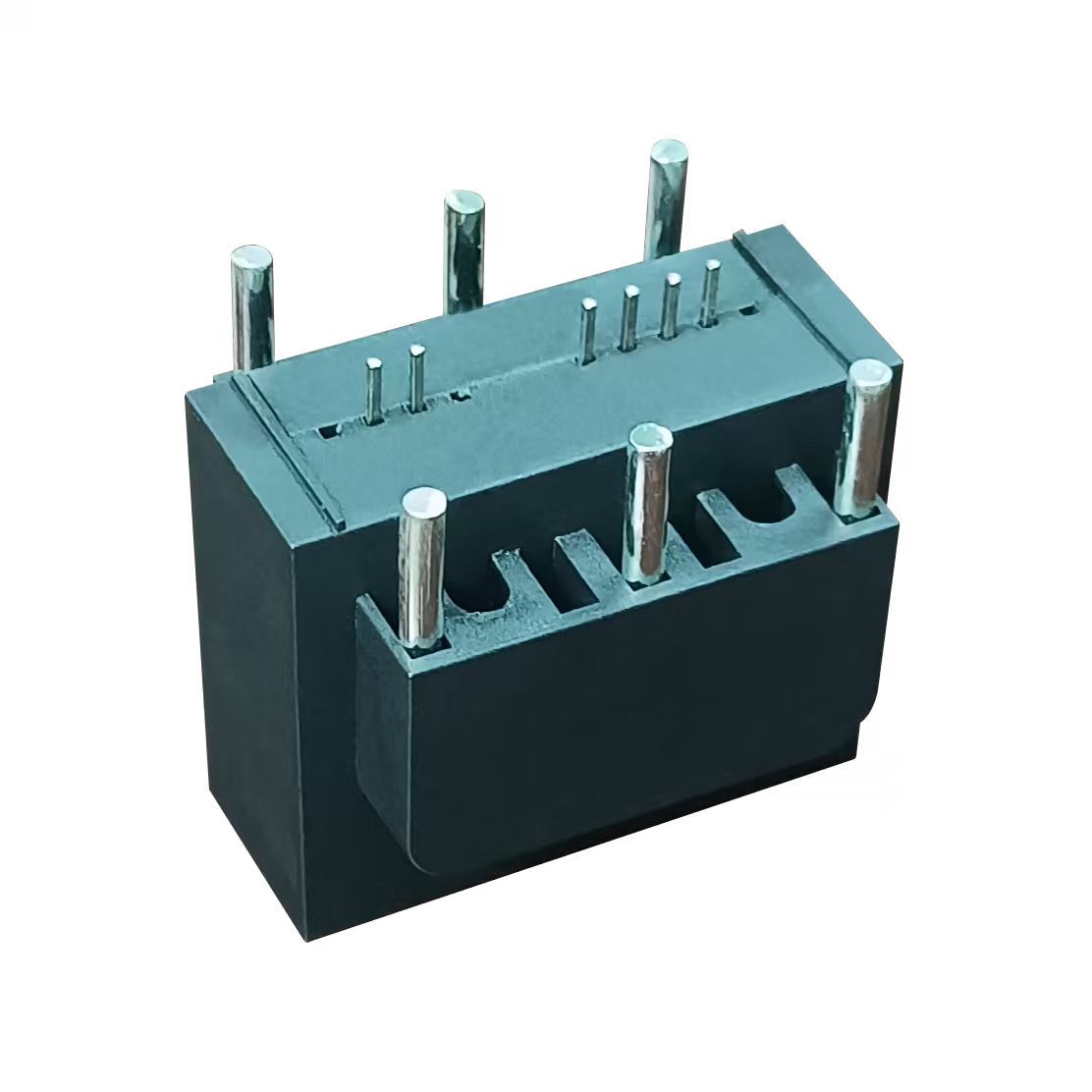

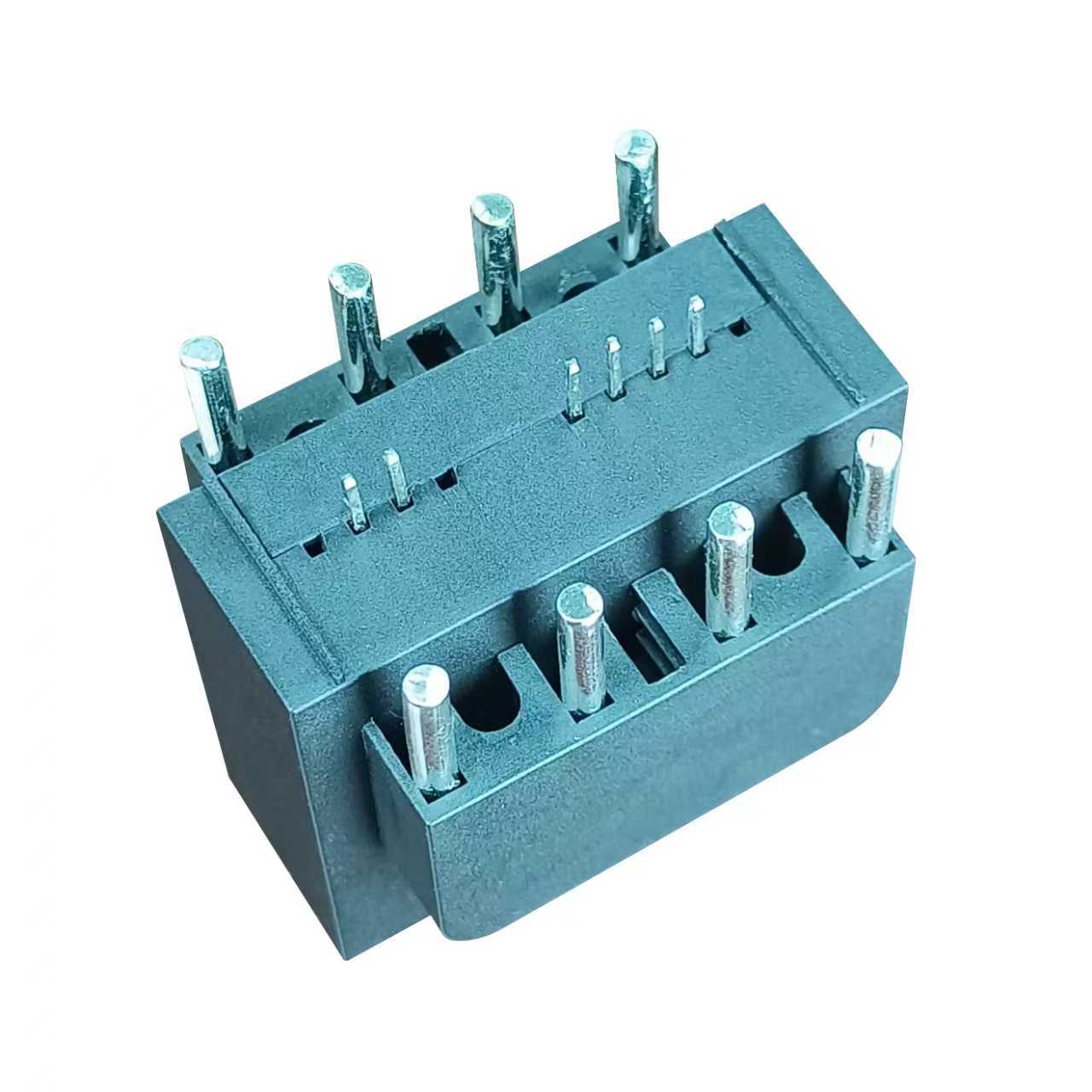

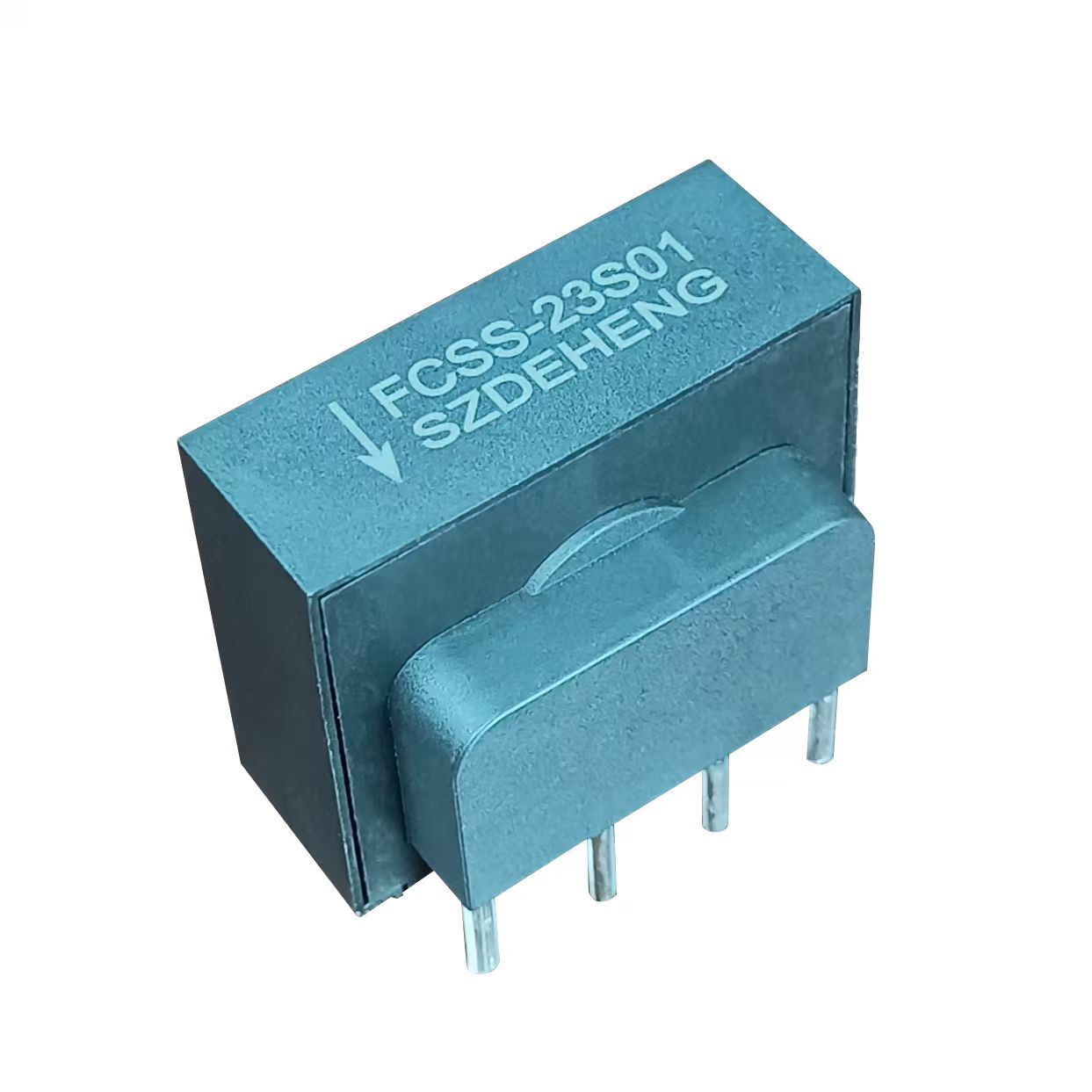

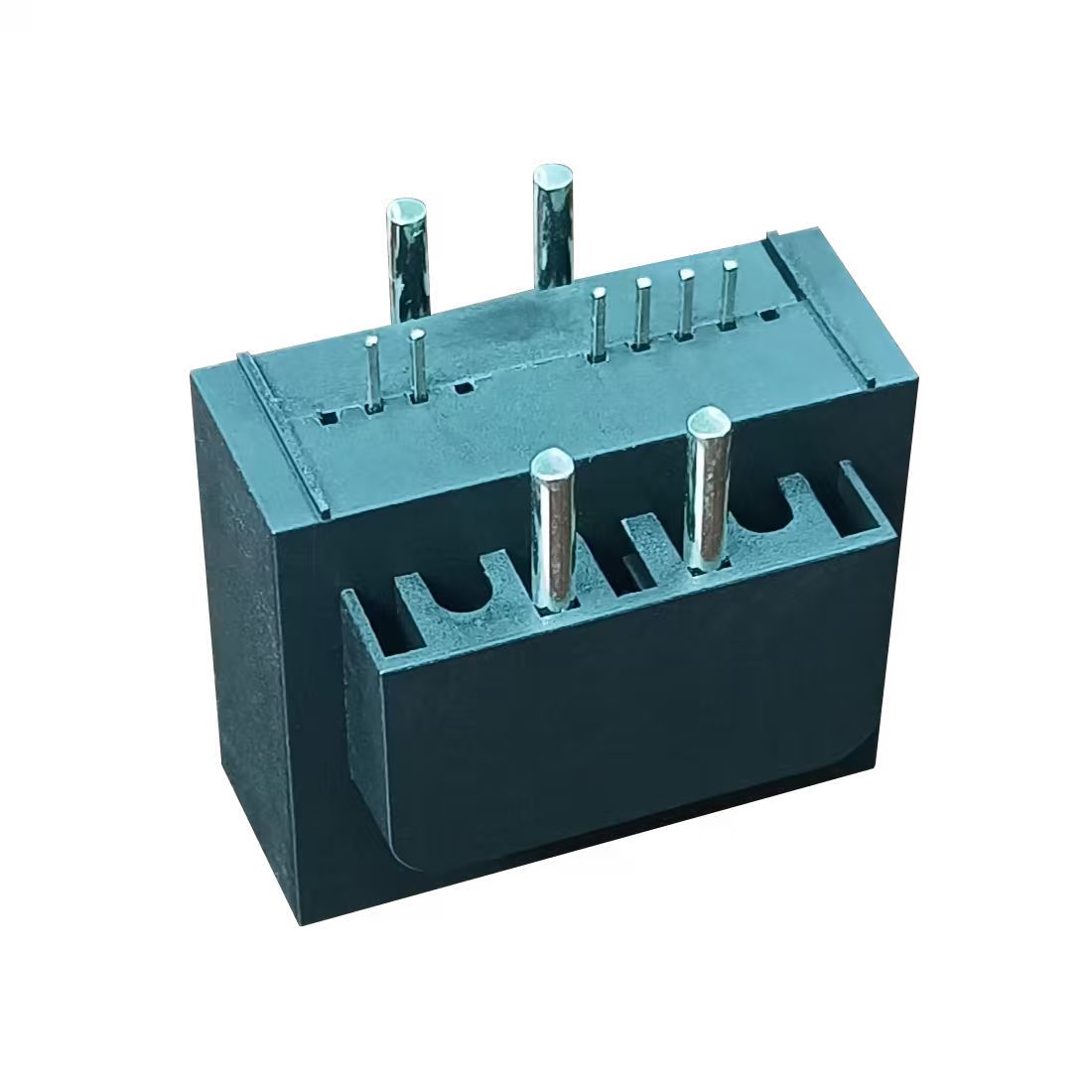

เซ็นเซอร์วัดกระแสรั่วไหล FCSS-23S ซีรีส์ ชนิด B
เซ็นเซอร์วัดกระแสฟลักซ์เกตซีรีส์ FCSS-23S สามารถตรวจจับกระแสตกค้างแบบ Type-B ได้ มีความแม่นยำสูง การเปลี่ยนแปลงตามอุณหภูมิต่ำ และใช้พลังงานต่ำ ทำงานด้วยแหล่งจ่ายไฟ 5V เพียงแหล่งเดียว สามารถตรวจจับกระแสได้สูงสุด 6mADC/30mAAC และส่งสัญญาณแบบสวิตช์ ฟังก์ชันการตรวจจับกระแสตกค้างนี้สามารถนำไปใช้กับ IC-CPD ของรถยนต์ไฟฟ้า, WallBox, แท่นชาร์จ, อินเวอร์เตอร์พลังงานแสงอาทิตย์, UPS และอุปกรณ์อื่นๆ สามารถกำหนดค่าด้วยจำนวนตัวนำกระแสหลักที่แตกต่างกัน ทำให้ใช้งานง่าย
คำอธิบาย: กระแสไฟรั่วในระบบจ่ายไฟลงดินอาจเป็นอันตรายต่อความปลอดภัยส่วนบุคคลหรือทำให้เกิดไฟไหม้ได้ ดังนั้นจึงต้องตัดการเชื่อมต่อระบบไฟฟ้าออกจากโครงข่ายก่อนที่ความผิดพลาดจะลุกลามใหญ่โต กระแสไฟรั่วในระบบประกอบด้วยทั้งกระแสตรง (DC) และกระแสสลับ (AC) ดังนั้นจึงจำเป็นต้องใช้หน่วยตรวจสอบที่มีความไวต่อทั้งกระแสตรงและกระแสสลับ ผลิตภัณฑ์นี้ใช้เทคโนโลยีฟลักซ์เกตและสามารถนำไปใช้ได้อย่างกว้างขวางในระบบตรวจจับที่มีกระแสไฟรั่วทั้งกระแสตรงและกระแสสลับ หรือรูปคลื่นที่ซับซ้อนต่างๆ ค่าที่วัดได้จะถูกวิเคราะห์และประมวลผลโดยระบบควบคุมของแหล่งจ่ายไฟ
ทางเลือกเพิ่มเติม
คุณสมบัติ :
การวัดกระแสรั่วไหล AC และ DC
แหล่งจ่ายไฟเดี่ยว +5V
กระแสไฟรั่ว DC 6mA, กระแสไฟรั่ว AC 30mA
สัญญาณสวิตช์เอาต์พุต
แบนด์วิดท์สูงและการสูญเสียต่ำ
การแยกส่วนอย่างสมบูรณ์ระหว่างระดับปฐมภูมิและทุติยภูมิ
ข้อได้เปรียบ :
ความแม่นยำที่เสถียร
ฮิสเทอรีซิสต่ำ
ความสามารถในการต้านทานการแทรกแซงสูง
สัมประสิทธิ์อุณหภูมิต่ำ
การตอบสนองที่รวดเร็ว
แรงดันฉนวน: 3.0kVAC
แอปพลิเคชัน :
สถานีชาร์จรถยนต์ไฟฟ้า
IC-CPD
ตัวแปลงความถี่
สมาร์ทกริด
แหล่งจ่ายไฟสำหรับการจัดเก็บพลังงาน
อุปกรณ์ทางการแพทย์
สแตนดาร์ดาร์ด:
IEC 62752:2018
IEC 62955：2018
GB 13955:2017
แผนภาพลำดับการตรวจสอบตนเอง:
ขนาด (หน่วย: มม., ค่าคลาดเคลื่อน: ±0.5)
หมายเหตุ: แผนภาพนี้แสดงหลักการทำงานพื้นฐานของหม้อแปลงไฟฟ้า เราสามารถออกแบบวงจรการสุ่มตัวอย่างหม้อแปลงไฟฟ้าให้กับลูกค้าได้
แผนผังวงจรไฟฟ้า:
การประยุกต์ใช้ฟังก์ชันตรวจสอบตนเอง :
1. การใช้งานฟังก์ชันตรวจสอบตัวเอง: เมื่อระบบจ่ายไฟไม่ทำงาน กระแสรั่วไหลจะเป็น 0 และ VOUT จะอยู่ในระดับต่ำ (0V) เมื่อต่อขา TEST ลงกราวด์ (นานกว่า 60 มิลลิวินาที) VOUT จะเปลี่ยนจากระดับต่ำเป็นระดับสูง (Vcc) เพื่อทำการตรวจสอบตัวเองให้เสร็จสมบูรณ์ ซึ่งแสดงว่าเซ็นเซอร์กระแสรั่วไหลทำงานได้อย่างถูกต้อง ในระหว่างการทำงานปกติ ขา TEST ควรอยู่ในสถานะลอยตัว
2. หมายเหตุ: 1. การใช้งานแบบเฟสเดียวคล้ายกับการใช้งานแบบสามเฟส สำหรับแบบเฟสเดียว ให้ต่อสาย L และสาย N ผ่านรูด้านในของเซ็นเซอร์ 2. เงื่อนไขการทดสอบสำหรับพารามิเตอร์ทางไฟฟ้าคือ TA=25℃, UC=5V และ RL=10kΩ (ความต้านทานโหลด) 3. ควรควบคุมไฟฟ้าสถิตขณะใช้งานผลิตภัณฑ์ 4. วิธีการต่อสายที่ไม่ถูกต้องอาจทำให้เซ็นเซอร์เสียหาย 5. อุณหภูมิการเชื่อมที่แนะนำคือ 265℃±5℃
ข้อกำหนด
พารามิเตอร์ที่กำหนดสูงสุด | |||||
โครงการ | เครื่องหมาย | ขั้นต่ำ | มูลค่าที่ได้รับการจัดอันดับ | สูงสุด | หน่วย |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (ขณะไม่ทำงาน) | VC |
|
| 5.5 | วี |
อุณหภูมิใช้งานโดยรอบ | TA | -40 |
| 85 | ℃ |
อุณหภูมิในการจัดเก็บสิ่งแวดล้อม | TA | -40 |
| 105 | ℃ |
คุณลักษณะแรงดันสูง (Ta=25 ℃ , Vc=5V, RH<70%) | ||||
โครงการ | เครื่องหมาย | ค่าตัวเลข | หน่วย | เงื่อนไข |
ฉนวนทนแรงดันไฟฟ้า | คุณ d | 3 | kV | 50Hz/1นาที |
แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้น | ยูดับ บลิว | 7 | kV | 1.2/50 ไมโคร วินาที |
กระแสไฟกระชากจากฟ้าผ่า | ILS | 5 | kA | 8/20 ไมโคร วินาที |
แรงดันไฟฟ้าใช้งานของระบบ | VS | 600 | วี | อาร์เอ็มเอส |
ดัชนีการติดตามเชิงสัมพัทธ์ | ซีTI | 250-400 | วี | กลุ่ม 2@UL |
การเคลียร์พื้นที่ | ดีCI | 13 | มม. | ระยะทางที่สั้นที่สุดในอวกาศ |
ระยะคืบคลาน | ดีCP | 13 | มม. | ระยะทางที่สั้นที่สุดตามลำตัว |
ตัวอย่างการใช้งาน | - | 600 ，CAT111,PD2 | วี | -- |
คุณลักษณะแรงดันสูง (Ta=25 ℃ , Vc=5V, RH<70%) | ||||
โครงการ | เครื่องหมาย | ค่าตัวเลข | หน่วย | เงื่อนไข |
ฉนวนทนแรงดันไฟฟ้า | คุณ d | 3 | kV | 50Hz/1นาที |
แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้น | ยูดับ บลิว | 7 | kV | 1.2/50 ไมโคร วินาที |
กระแสไฟกระชากจากฟ้าผ่า | ILS | 5 | kA | 8/20 ไมโคร วินาที |
แรงดันไฟฟ้าใช้งานของระบบ | VS | 600 | วี | อาร์เอ็มเอส |
ดัชนีการติดตามเชิงสัมพัทธ์ | ซีTI | 250-400 | วี | กลุ่ม 2@UL |
การเคลียร์พื้นที่ | ดีCI | 13 | มม. | ระยะทางที่สั้นที่สุดในอวกาศ |
ระยะคืบคลาน | ดีCP | 13 | มม. | ระยะทางที่สั้นที่สุดตามลำตัว |
ตัวอย่างการใช้งาน | - | 600 ，CAT111,PD2 | วี | -- |
หมายเหตุ: หากไม่มีผลิตภัณฑ์ใดที่เหมาะสมกับการใช้งานของคุณในตารางด้านบน เราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการทางเทคนิคและโครงสร้างของคุณได้
