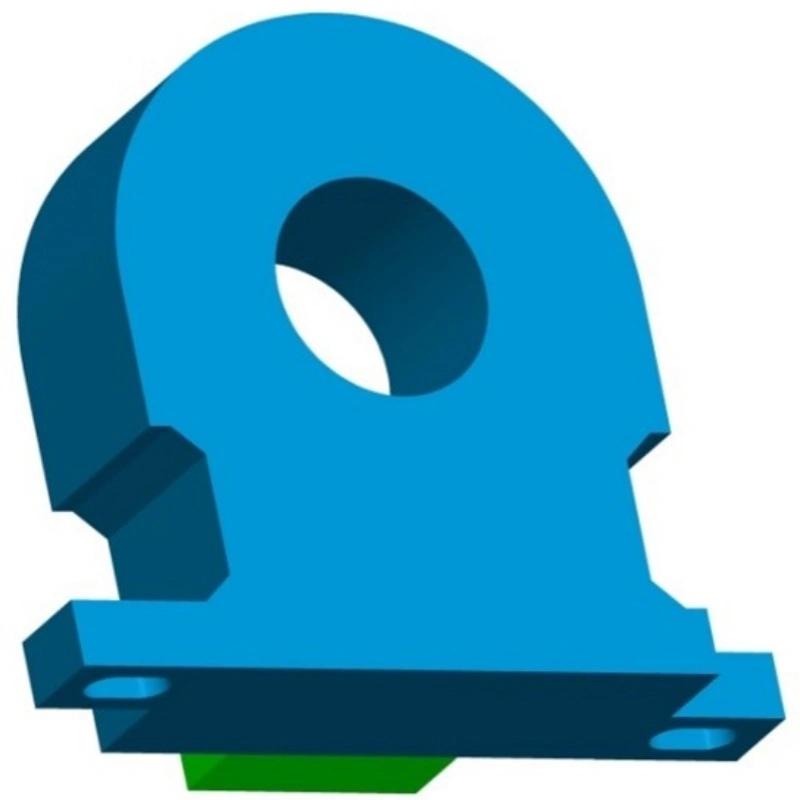

FCVS-63S** سیریز فلکس گیٹ لیکیج کرنٹ سینسر (دوہری طاقت، اینالاگ آؤٹ پٹ)

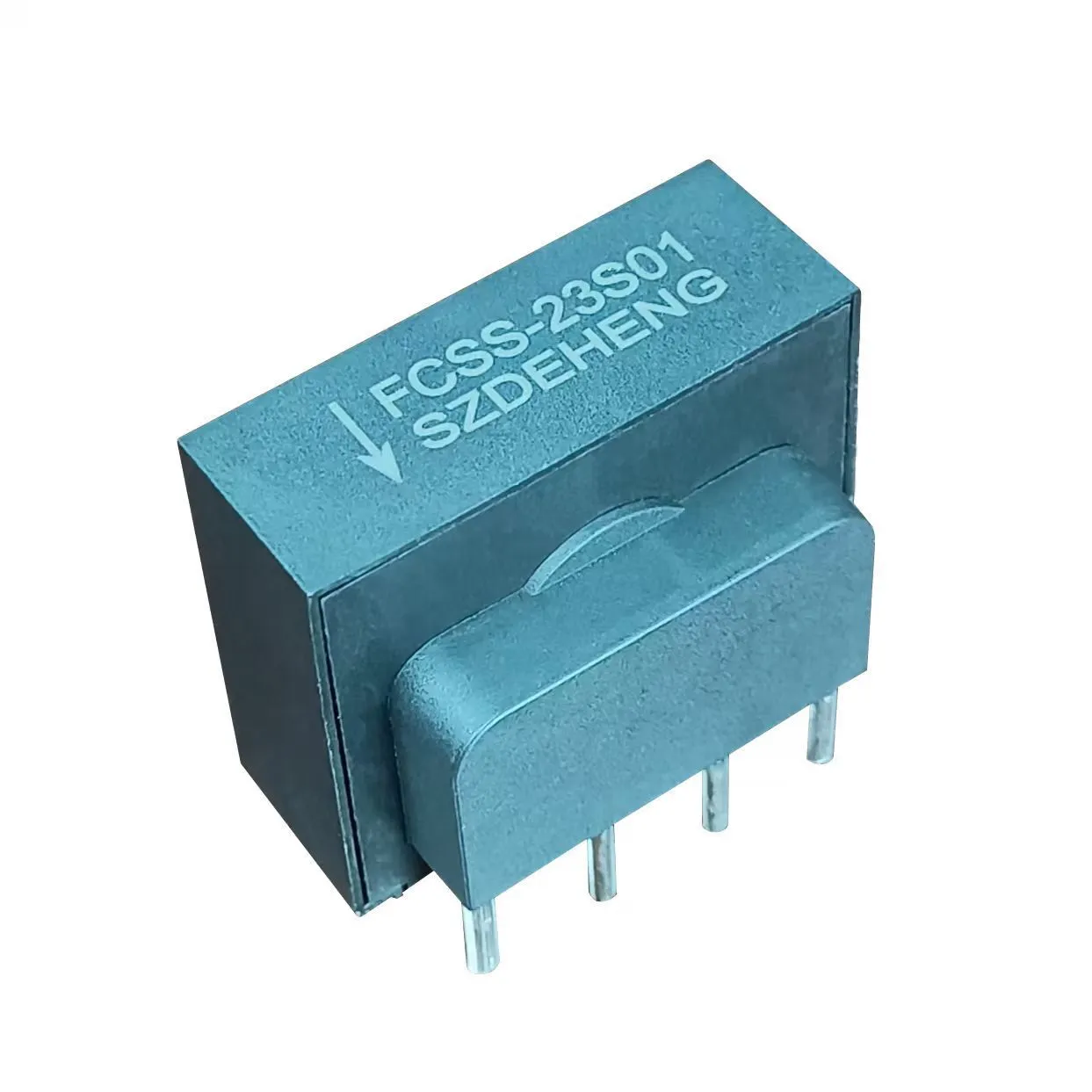

FCSS-23S سیریز fluxgate کرنٹ سینسر Type-B بقایا کرنٹ کا پتہ لگا سکتا ہے، جس میں اعلی درستگی، کم درجہ حرارت بڑھنے، اور کم بجلی کی کھپت شامل ہے۔ یہ ایک واحد 5V پاور سپلائی پر کام کرتا ہے، جو 6mADC/30mAAC تک کرنٹ کا پتہ لگانے اور سوئچ قسم کے سگنل آؤٹ پٹ کرنے کے قابل ہے۔ بقایا کرنٹ کا پتہ لگانے کا فنکشن الیکٹرک گاڑی IC-CPD، WallBox، چارجنگ ڈھیروں، فوٹو وولٹک انورٹرز، UPS اور دیگر آلات پر لاگو کیا جا سکتا ہے۔ اسے استعمال میں آسان بناتے ہوئے مختلف نمبروں پرائمری کرنٹ کنڈکٹرز کے ساتھ ترتیب دیا جا سکتا ہے۔
تفصیل: زمین پر بجلی کی فراہمی کے سسٹم کے رساو کی موجودہ خرابیاں ذاتی حفاظت کے لیے خطرہ بن سکتی ہیں یا آگ لگ سکتی ہیں۔ لہذا، خرابی کے بڑھنے سے پہلے بجلی کے نظام کو گرڈ سے منقطع کر دینا چاہیے۔ سسٹم لیکیج کرنٹ میں DC اور AC دونوں اجزاء شامل ہیں، اس لیے AC/DC حساس مانیٹرنگ یونٹ کی ضرورت ہے۔ یہ پروڈکٹ فلکس گیٹ ٹیکنالوجی کا استعمال کرتی ہے اور اس کا بڑے پیمانے پر پتہ لگانے والے نظاموں میں اطلاق کیا جا سکتا ہے جہاں AC/DC یا مختلف پیچیدہ ویوفارم لیکیج کرنٹ موجود ہیں۔ اس کی پیمائش شدہ اقدار کا تجزیہ اور عملدرآمد پاور سپلائی کے کنٹرول سسٹم کے ذریعے کیا جاتا ہے۔
▁مو ر
خصوصیت :
AC اور DC رساو کی موجودہ پیمائش
واحد پاور سپلائی +5V
DC 6mA رساو، AC 30mA رساو
آؤٹ پٹ سوئچ سگنل
ہائی بینڈوڈتھ اور کم نقصان
پرائمری اور سیکنڈری کے درمیان مکمل تنہائی
فائدہ :
مستحکم درستگی
کم Hysteresis
مضبوط مخالف مداخلت کی صلاحیت
کم درجہ حرارت کا گتانک
فوری جواب
موصلیت وولٹیج: 3.0kVAC
درخواست:
الیکٹرک وہیکل چارجنگ اسٹیشن
IC-CPD
فریکوئینسی کنورٹر
اسمارٹ گرڈ
انرجی سٹوریج پاور سپلائی
طبی سامان
معیاری:
IEC 62752:2018
IEC 62955：2018
GB 13955:2017
سیلف چیک ترتیب ڈایاگرام:
سائز (یونٹ: ملی میٹر، غلطی: ± 0.5)
نوٹ: یہ اسکیمیٹک ڈایاگرام ٹرانسفارمر کے کام کرنے کا بنیادی اصول ہے۔ ہم کسٹمر کے لیے ٹرانسفارمر سیمپلنگ سرکٹ ڈیزائن کر سکتے ہیں۔
الیکٹریکل اسکیمیٹک ڈایاگرام:
سیلف چیکنگ فنکشن کا اطلاق: :
1. سیلف چیکنگ فنکشن کا اطلاق: جب پاور سسٹم کام نہیں کر رہا ہے، تو رساو کرنٹ 0 ہے اور VOUT کم سطح (0V) پر ہے۔ TEST پن کو گراؤنڈ کرنے سے (60mS سے زیادہ مدت کے لیے)، VOUT خود چیک مکمل کرنے کے لیے نچلی سطح سے ہائی لیول (Vcc) میں منتقل ہوتا ہے، جس سے ظاہر ہوتا ہے کہ لیکیج کرنٹ سینسر ٹھیک سے کام کر رہا ہے۔ عام آپریشن کے دوران، ٹیسٹ پن کو تیرتی حالت میں ہونا چاہیے۔
2.نوٹ: 1. سنگل فیز ایپلی کیشنز تین فیز ایپلی کیشنز کی طرح ہیں۔ سنگل فیز کے لیے، بس L لائن اور N لائن دونوں کو سینسر کے اندرونی سوراخ سے گزاریں۔ 2. برقی پیرامیٹرز کے لیے ٹیسٹ کی شرائط TA=25℃، UC=5V، اور RL=10kΩ (لوڈ مزاحمت) ہیں۔ 3. مصنوعات کو سنبھالتے وقت جامد بجلی کے کنٹرول کو لاگو کیا جانا چاہئے. 4. وائرنگ کے غلط طریقے سینسر کو نقصان پہنچا سکتے ہیں۔ 5. تجویز کردہ ویلڈنگ کا درجہ حرارت 265℃±5℃ ہے۔
تفصیلات
زیادہ سے زیادہ شرح شدہ پیرامیٹرز | |||||
پروجیکٹ | علامت | کم از کم | شرح شدہ قدر | زیادہ سے زیادہ | یونٹ |
پاور سپلائی وولٹیج (غیر آپریٹنگ حالت) | VC |
|
| 5.5 | وی |
محیطی آپریٹنگ درجہ حرارت | TA | -40 |
| 85 | ℃ |
ماحولیاتی ذخیرہ کرنے کا درجہ حرارت | TA | -40 |
| 105 | ℃ |
ہائی وولٹیج کی خصوصیات (Ta=25 ℃ , Vc=5V، RH<70%) | ||||
پروجیکٹ | علامت | عددی قدر | یونٹ | شرائط |
وولٹیج کو برداشت کرنے والی موصلیت | یو ڈی | 3 | kV | 50Hz/1 منٹ |
تسلسل وولٹیج کا مقابلہ کریں۔ | یو ڈبلیو | 7 | kV | 1.2/50 μs |
بجلی کا اضافہ کرنٹ | ILS | 5 | کے اے | 8/20 μs |
سسٹم آپریٹنگ وولٹیج | VS | 600 | وی | rms |
متعلقہ ٹریکنگ انڈیکس | سیTI | 250-400 | وی | گروپ 2@UL |
کلیئرنس | ڈیCI | 13 | ملی میٹر | خلا میں سب سے کم فاصلہ |
کری پیج فاصلہ | ڈیCP | 13 | ملی میٹر | جسم کے ساتھ سب سے کم فاصلہ |
درخواست کی مثالیں۔ | - | 600 ,CAT111,PD2 | وی | -- |
ہائی وولٹیج کی خصوصیات (Ta=25 ℃ , Vc=5V، RH<70%) | ||||
پروجیکٹ | علامت | عددی قدر | یونٹ | شرائط |
وولٹیج کو برداشت کرنے والی موصلیت | یو ڈی | 3 | kV | 50Hz/1 منٹ |
تسلسل وولٹیج کا مقابلہ کریں۔ | یو ڈبلیو | 7 | kV | 1.2/50 μs |
بجلی کا اضافہ کرنٹ | ILS | 5 | کے اے | 8/20 μs |
سسٹم آپریٹنگ وولٹیج | VS | 600 | وی | rms |
متعلقہ ٹریکنگ انڈیکس | سیTI | 250-400 | وی | گروپ 2@UL |
کلیئرنس | ڈیCI | 13 | ملی میٹر | خلا میں سب سے کم فاصلہ |
کری پیج فاصلہ | ڈیCP | 13 | ملی میٹر | جسم کے ساتھ سب سے کم فاصلہ |
درخواست کی مثالیں۔ | - | 600 ,CAT111,PD2 | وی | -- |
نوٹ: اگر مندرجہ بالا جدول میں آپ کے استعمال کے لیے موزوں کوئی پروڈکٹ نہیں ہے، تو ہم آپ کی تکنیکی اور ساختی ضروریات کے مطابق پروڈکٹ تیار کر سکتے ہیں۔
