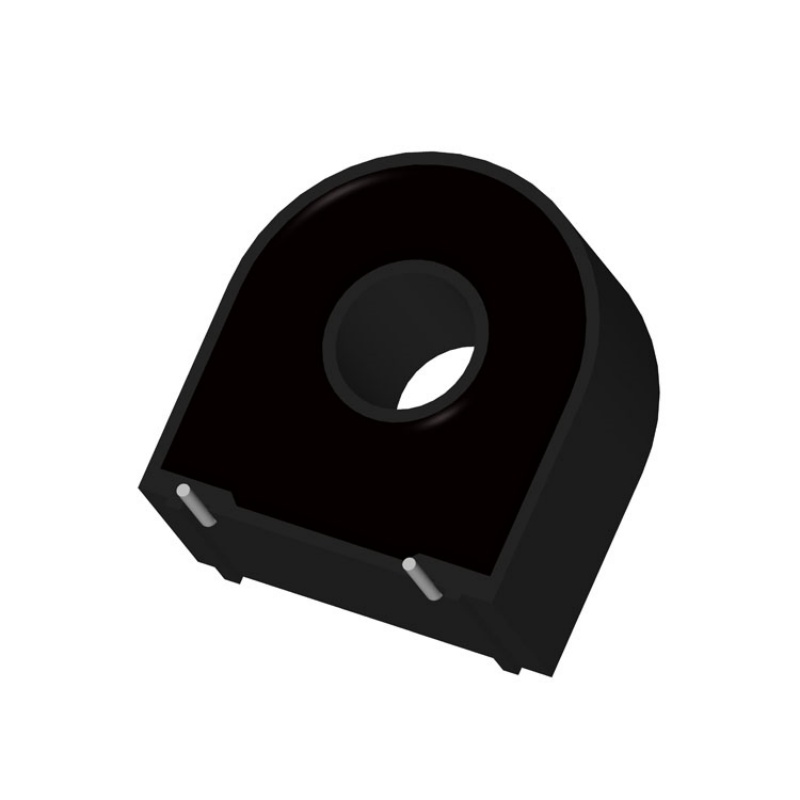

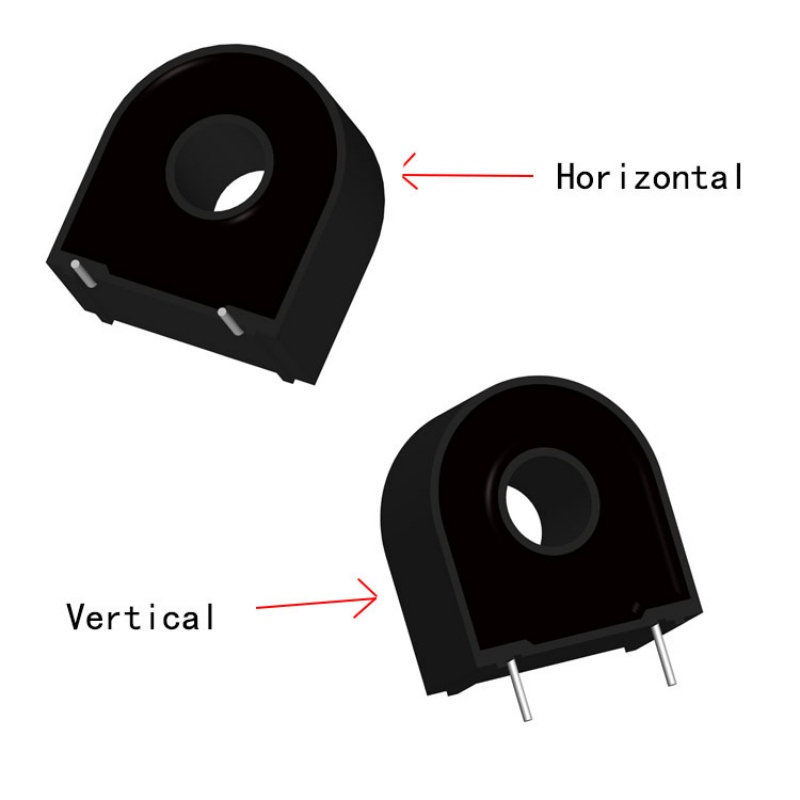

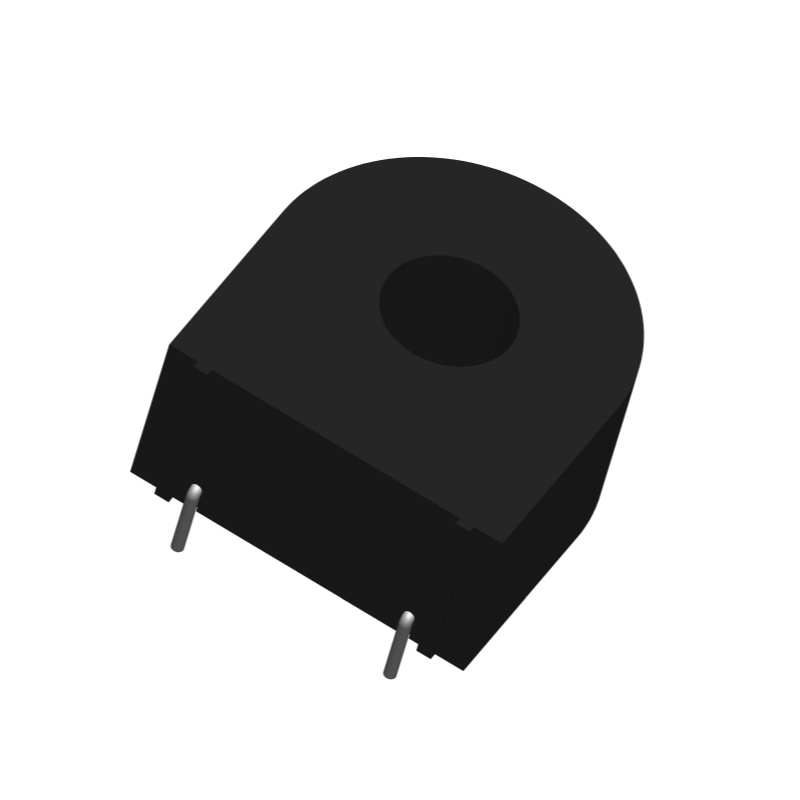

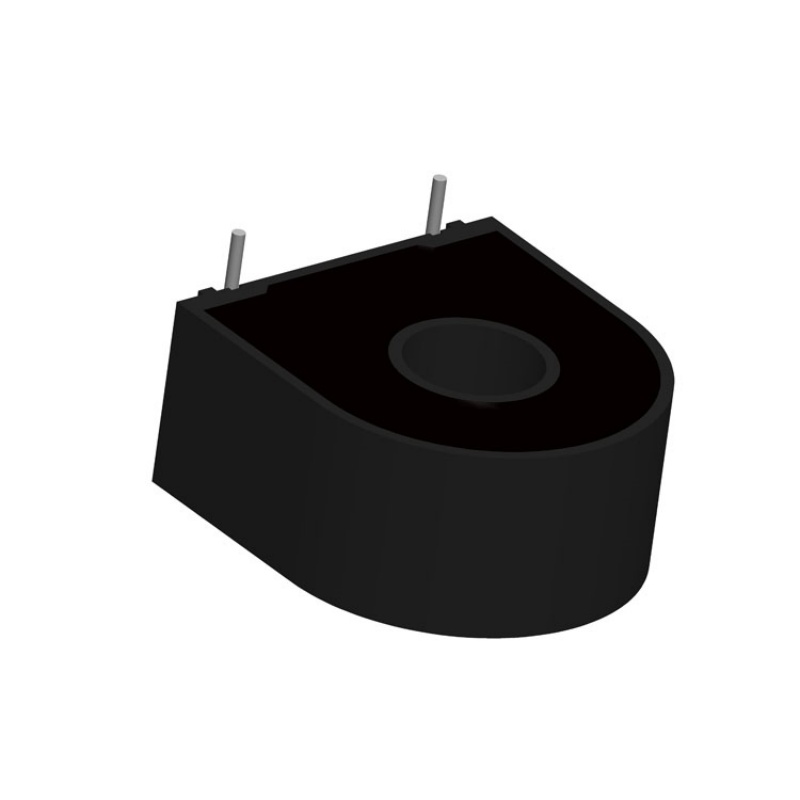

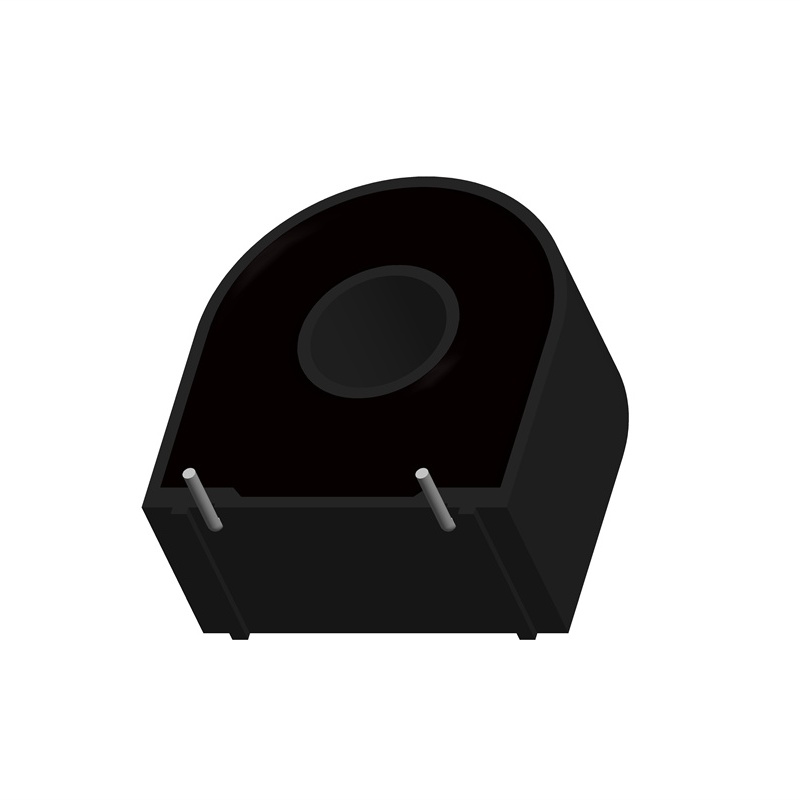

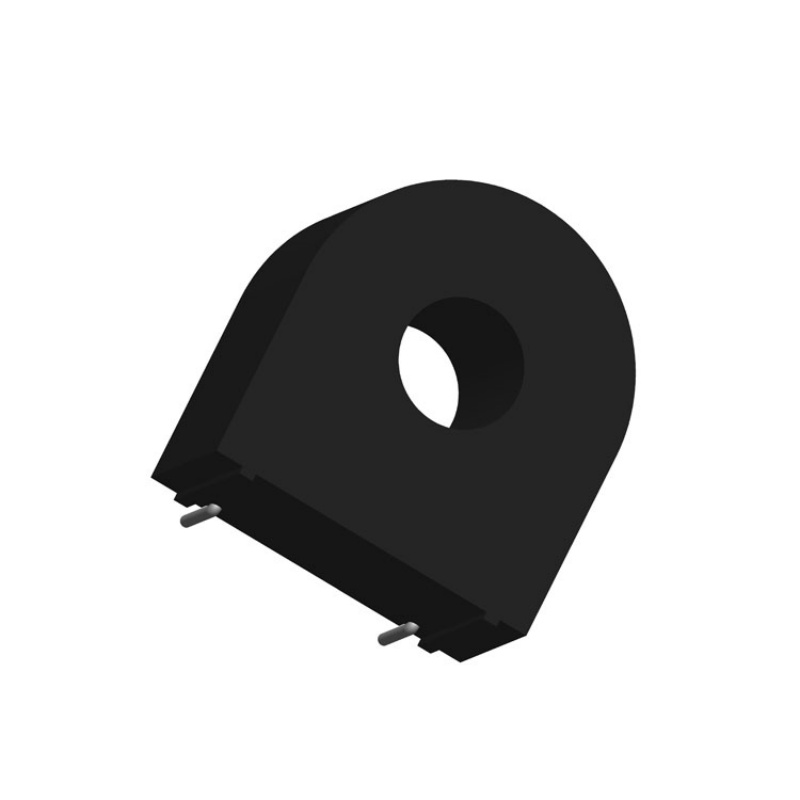

Transformator prądowy serii DHC06A (poziomy) (pionowy)
Funkcja
：
1. Rdzeń permalojowy ，
2. Wysoka precyzja, dobra liniowość ；
3. Zalewanie żywicą epoksydową, bezpieczne i niezawodne
4. Trudnopalny (UL94-V0),
5. Ochrona środowiska (UE RoHS).
6. Mała, kompaktowa konstrukcja
7.
Łatwy w montażu i spawaniu
Więcej wyborów
Opisać
Norma krajowa gb 1208-2006；
Norma branżowa jbt 10665-2006.
Temperatura użytkowania:-25℃-+85℃
Wilgotność względna:≤95%
Zakres zastosowania:
Nadaje się do urządzeń pomiarowych itp., wymagających konwersji dużego prądu na
mały prąd do precyzyjnych pomiarów. Stosowany do precyzyjnych pomiarów lub jako zabezpieczenie elektryczne.
Uwagi:
Jeśli obciążenie podłączone do uzwojenia wtórnego transformatora przekroczy znamionową obciążalność, może to skutkować obniżeniem dokładności lub nasyceniem. Jeśli potrzebujesz zwiększyć obciążalność , możemy dostarczyć rozwiązanie dostosowane do Twoich potrzeb.
Rozmiar
Schemat obwodu
Uwaga: Ten schemat przedstawia podstawową zasadę działania transformatora. Możemy zaprojektować obwód próbkowania transformatora dla klienta.
Specyfikacja
DHC06A Transformator prądowy szeregowy ( pionowy )
| NIE | Projekt | Wydajność | |||||
| 1 | Model | DHC06AB2 | DHC06AB3 | DHC06AB4 | DHC06AB5 | DHC06AD2 | DHC06AD3 |
| 2 | Znamionowy prąd wejściowy | 20A | 30A | 50A | 80A | 20A | 30A |
| 3 | Znamionowy prąd wyjściowy | 10mA | 15mA | 25mA | 40mA | 20mA | 30mA |
| 4 | Zezwól na przeciążenie wielokrotne | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy |
| 5 | Stosunek | 2000:1 | 1000:1 | ||||
| 6 | Różnica współczynników | ≤0.1% | ≤0.2% | ||||
| 7 | Różnica faz | ≤5´ | ≤10´ | ||||
| 8 | Poziom dokładności | 0.1 | 0.2 | ||||
| 9 | Zakres liniowy | 0 ～120% | |||||
| 10 | Liniowość | ≤0.1% | |||||
| 11 | Rezystancja obciążenia | 20Ω | |||||
| 12 | napięcie wytrzymywane izolacji | 3 kV/2 mA/1 min | |||||
| 13 | zakres częstotliwości | 20～ 20 kHz ( częstotliwość testowa: 50 Hz) | |||||
| 14 | Temperatura pracy | -25～85℃ | |||||
| 15 | Temperatura przechowywania | -40～90℃ | |||||
| 16 | Wilgotność względna | ≤95% | |||||
DHC06A Transformator prądowy szeregowy ( poziomy)）：
| NIE | Projekt | Wydajność | |||||
| 1 | Model | DHC06AB6 | DHC06AB7 | DHC06AB8 | DHC06AB9 | DHC06AD6 | DHC06AD7 |
| 2 | Znamionowy prąd wejściowy | 20A | 30A | 60A | 80A | 20A | 30A |
| 3 | Znamionowy prąd wyjściowy | 10mA | 15mA | 30mA | 40mA | 20mA | 30mA |
| 4 | Zezwól na przeciążenie wielokrotne | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy | 1.2czasy |
| 5 | Stosunek | 2000:1 | 1000:1 | ||||
| 6 | Różnica współczynników | ≤0.1% | ≤0.2% | ||||
| 7 | Różnica faz | ≤5´ | ≤10´ | ||||
| 8 | Poziom dokładności | 0.1 | 0.2 | ||||
| 9 | Zakres liniowy | 0 ～120% | |||||
| 10 | Liniowość | ≤0.1% | |||||
| 11 | Rezystancja obciążenia | 20Ω | |||||
| 12 | napięcie wytrzymywane izolacji | 3 kV/2 mA/1 min | |||||
| 13 | zakres częstotliwości | 20～ 20 kHz ( częstotliwość testowa: 50 Hz) | |||||
| 14 | Temperatura pracy | -25～85℃ | |||||
| 15 | Temperatura przechowywania | -40～90℃ | |||||
| 16 | Wilgotność względna | ≤95% | |||||
Uwaga: Jeżeli w powyższej tabeli nie ma produktu odpowiedniego do Twojego zastosowania, możemy dostosować produkt do Twoich wymagań technicznych i konstrukcyjnych.
