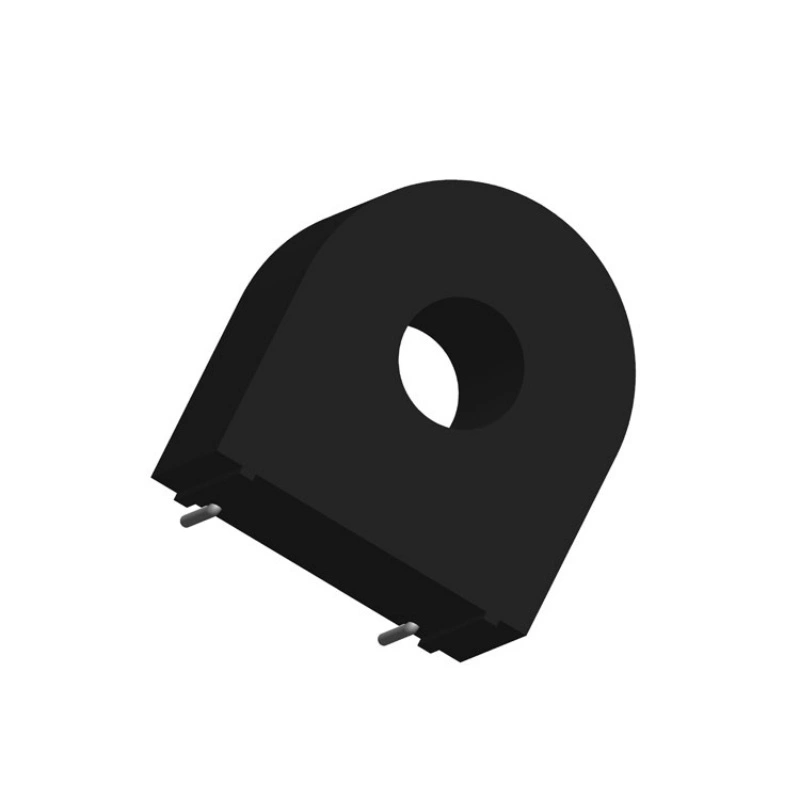

หม้อแปลงกระแสไฟฟ้าซีรีส์ DHC06A (แนวนอน) (แนวตั้ง)
คุณลักษณะ
：
1. แกนเปอร์มัลลอย ，
2. มีความแม่นยำสูงและเป็นเส้นตรงที่ดี ；
3. การเติมอีพ็อกซี่ ปลอดภัยและเชื่อถือได้
4. สารหน่วงไฟ (UL94-V0),
5. การคุ้มครองสิ่งแวดล้อม (EU RoHS)
6. การออกแบบขนาดเล็กกะทัดรัด
7.
ง่ายต่อการประกอบและเชื่อม
ทางเลือกเพิ่มเติม
อธิบาย
มาตรฐานแห่งชาติ GB 1208-2006;
มาตรฐานอุตสาหกรรม jbt 10665-2006
อุณหภูมิใช้งาน:-25℃-+85℃
ความชื้นสัมพัทธ์:≤95%
ขอบเขตการใช้งาน:
เหมาะสำหรับอุปกรณ์วัดและเครื่องมือต่างๆ ที่ต้องการแปลงกระแสไฟฟ้าปริมาณมากให้เป็นกระแสไฟฟ้า
กระแสไฟฟ้าน้อยสำหรับการวัดที่แม่นยำ ใช้สำหรับการวัดที่ต้องการความแม่นยำสูง หรือใช้เป็นอุปกรณ์ป้องกันความปลอดภัยทางไฟฟ้า
หมายเหตุ：
หากโหลดที่ต่อกับขดลวดทุติยภูมิของหม้อแปลงเกินกว่าพิกัดรับโหลด อาจส่งผลให้ความแม่นยำลดลงหรือเกิดการอิ่มตัวได้ หากคุณต้องการเพิ่มพิกัดรับโหลด เราสามารถจัดหาหม้อแปลงที่ปรับแต่งตามความต้องการของคุณได้
ขนาด
แผนผังวงจร
หมายเหตุ: แผนภาพนี้แสดงหลักการทำงานพื้นฐานของหม้อแปลงไฟฟ้า เราสามารถออกแบบวงจรการสุ่มตัวอย่างหม้อแปลงไฟฟ้าให้กับลูกค้าได้
ข้อกำหนด
DHC06A หม้อแปลงกระแสอนุกรม ( แนวตั้ง )
| เลขที่ | โครงการ | ผลงาน | |||||
| 1 | แบบอย่าง | DHC06AB2 | DHC06AB3 | DHC06AB4 | DHC06AB5 | DHC06AD2 | DHC06AD3 |
| 2 | กระแสไฟฟ้าขาเข้าที่กำหนด | 20เอ | 30เอ | 50A | 80A | 20A | 30A |
| 3 | กระแสเอาต์พุตที่กำหนด | 10mA | 15mA | 25mA | 40mA | 20mA | 30mA |
| 4 | อนุญาตให้โอเวอร์โหลดหลายรายการ | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง |
| 5 | อัตราส่วน | 2000:1 | 1000:1 | ||||
| 6 | ความแตกต่างของอัตราส่วน | ≤0.1% | ≤0.2% | ||||
| 7 | ความแตกต่างของเฟส | ≤5´ | ≤10´ | ||||
| 8 | ระดับความแม่นยำ | 0.1 | 0.2 | ||||
| 9 | ช่วงเชิงเส้น | 0 ～120% | |||||
| 10 | ความเป็นเส้นตรง | ≤0.1% | |||||
| 11 | ความต้านทานโหลด | 20Ω | |||||
| 12 | ฉนวนทนต่อแรงดันไฟฟ้า | 3kV/2mA/1นาที | |||||
| 13 | ช่วงความถี่ | 20~ 20kHz ( ความถี่ทดสอบ: 50Hz) | |||||
| 14 | อุณหภูมิในการทำงาน | -25～85℃ | |||||
| 15 | อุณหภูมิในการจัดเก็บ | -40～90℃ | |||||
| 16 | ความชื้นสัมพัทธ์ | ≤95% | |||||
DHC06A หม้อแปลงกระแสอนุกรม ( แนวนอน)）：
| เลขที่ | โครงการ | ผลงาน | |||||
| 1 | แบบอย่าง | DHC06AB6 | DHC06AB7 | DHC06AB8 | DHC06AB9 | DHC06AD6 | DHC06AD7 |
| 2 | กระแสไฟฟ้าขาเข้าที่กำหนด | 20A | 30A | 60A | 80A | 20A | 30A |
| 3 | กระแสเอาต์พุตที่กำหนด | 10mA | 15mA | 30mA | 40mA | 20mA | 30mA |
| 4 | อนุญาตให้โอเวอร์โหลดหลายรายการ | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง | 1.2ครั้ง |
| 5 | อัตราส่วน | 2000:1 | 1000:1 | ||||
| 6 | ความแตกต่างของอัตราส่วน | ≤0.1% | ≤0.2% | ||||
| 7 | ความแตกต่างของเฟส | ≤5´ | ≤10´ | ||||
| 8 | ระดับความแม่นยำ | 0.1 | 0.2 | ||||
| 9 | ช่วงเชิงเส้น | 0 ～120% | |||||
| 10 | ความเป็นเส้นตรง | ≤0.1% | |||||
| 11 | ความต้านทานโหลด | 20Ω | |||||
| 12 | ฉนวนทนต่อแรงดันไฟฟ้า | 3kV/2mA/1นาที | |||||
| 13 | ช่วงความถี่ | 20~ 20kHz ( ความถี่ทดสอบ: 50Hz) | |||||
| 14 | อุณหภูมิในการทำงาน | -25～85℃ | |||||
| 15 | อุณหภูมิในการจัดเก็บ | -40～90℃ | |||||
| 16 | ความชื้นสัมพัทธ์ | ≤95% | |||||
หมายเหตุ: หากไม่มีผลิตภัณฑ์ใดที่เหมาะสมกับการใช้งานของคุณในตารางด้านบน เราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการทางเทคนิคและโครงสร้างของคุณได้
