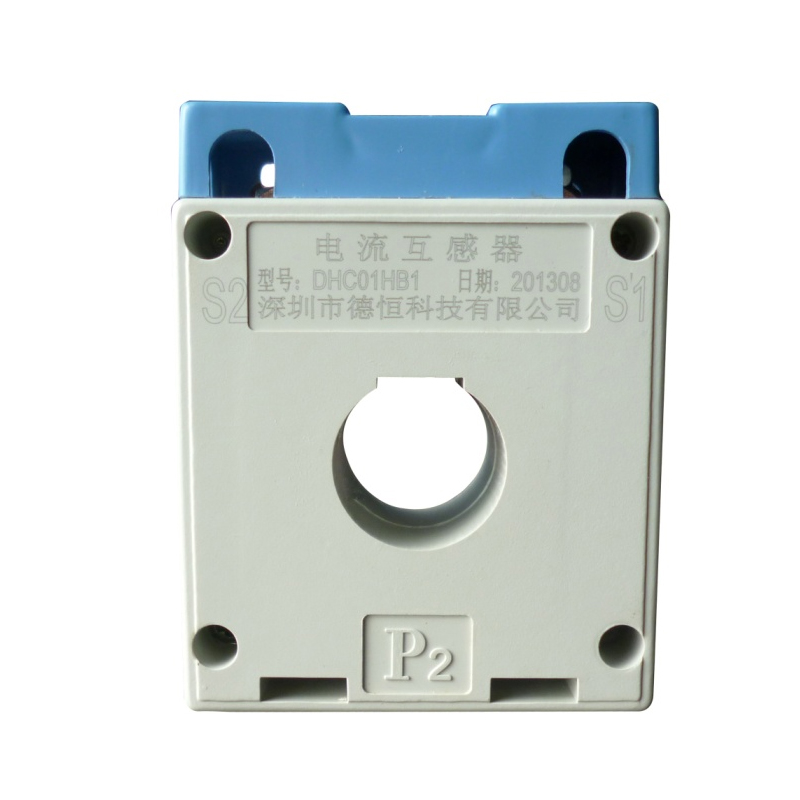

Precyzyjny transformator prądowy serii DHC01HB
Funkcja:
Poziom dokładności :0.1
Wysoka precyzja, dobra liniowość
Użyj materiału magnetycznego o wysokiej przenikalności
Ognioodporny: (spełnia normę UL94-V0)
Z płytką mocującą dla łatwego mocowania
Wyjście wtórne wykorzystuje dedykowany blok zaciskowy.
Więcej wyborów
Opisać
Norma krajowa gb 1208-2006；
Norma branżowa jbt 10665-2006.
Temperatura użytkowania:-25℃-+85℃
Wilgotność względna:≤95%
Zakres zastosowania:
Nadaje się do urządzeń pomiarowych itp., wymagających konwersji dużego prądu na
mały prąd do precyzyjnych pomiarów. Stosowany do precyzyjnych pomiarów lub jako zabezpieczenie elektryczne.
Uwagi:
Jeśli obciążenie podłączone do uzwojenia wtórnego transformatora przekroczy znamionową obciążalność, może to skutkować obniżeniem dokładności lub nasyceniem. Jeśli potrzebujesz zwiększyć obciążalność , możemy dostarczyć rozwiązanie dostosowane do Twoich potrzeb.
Rozmiar
Schemat obwodu
Uwaga: Ten schemat przedstawia podstawową zasadę działania transformatora. Możemy zaprojektować obwód próbkowania transformatora dla klienta.
Specyfikacja
| NIE | Model | Specyfikacja | Współczynnik płynności bieżącej | Dokładność | Nośność | Częsty | Hipot |
| 1 | DHC01HB1 | 100A/5A | 20：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
| 2 | DHC01HB2 | 150A/5A | 30：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
| 3 | DHC01HB3 | 200A/5A | 40：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
| 4 | DHC01HB1-P | 100A/5A | 20：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
| 5 | DHC01HB2-P | 150A/5A | 30：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
| 6 | DHC01HB3-P | 200A/5A | 40：1 | 0.1 | 2.5VA | 50-20 kHz | 3000V |
Uwaga: Jeżeli w powyższej tabeli nie ma produktu odpowiedniego do Twojego zastosowania, możemy dostosować produkt do Twoich wymagań technicznych i konstrukcyjnych.
