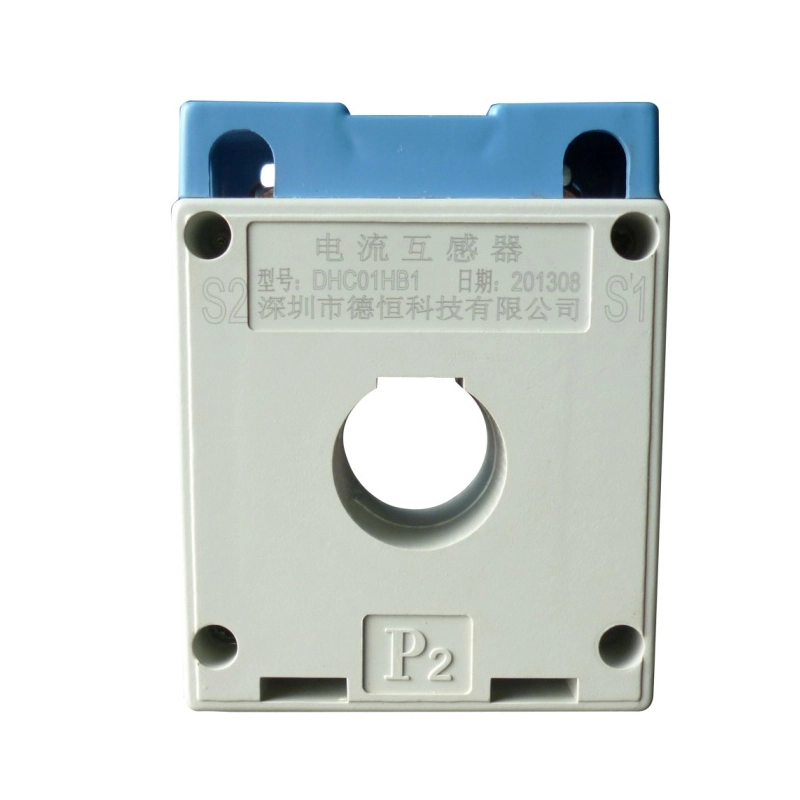

DHC01HB系列精密电流互感器
特征：
准确度等级 ： 0.1
精度高、线性好
采用高导磁率磁性材料
阻燃：（符合UL94-V0）
带固定板，方便固定
二次输出采用专用端子排。
描述
国家标准GB 1208-2006；
行业标准JBT 10665-2006。
使用温度： -25℃-+85℃
相对湿度： ≤95%
适用范围：
适用于仪器仪表等，需要将大电流转换成
小电流精密测量，用于精密测量或作为电气安全保护。
笔记：
如果连接到变压器次级的负载超过额定负载容量， 它可能会导致精度降低或饱和度降低。 如果您需要增加负载能力 我们可以提供定制。
尺寸
电路原理图
注： 此示意图是变压器的基本工作原理 我们可以为客户设计变压器采样电路。
规格
不 | 模型 | 规格 | 流动比率 | 准确度 | 负载能力 | 经常 | 耐压 |
1 | DHC01HB1 | 100A/5A | 20 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
2 | DHC01HB2 | 150A/5A | 30 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
3 | DHC01HB3 | 200A/5A | 40 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
4 | DHC01HB1-P | 100A/5A | 20 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
5 | DHC01HB2-P | 150A/5A | 30 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
6 | DHC01HB3-P | 200A/5A | 40 ： 1 | 0.1 | 2.5VA | 50-20kHz | 3000V |
注：如果上表中没有适合您使用的产品，我们可以根据您的技术和结构要求量身定制产品。
了解更多我们产品的信息，欢迎 随时联系我们！
