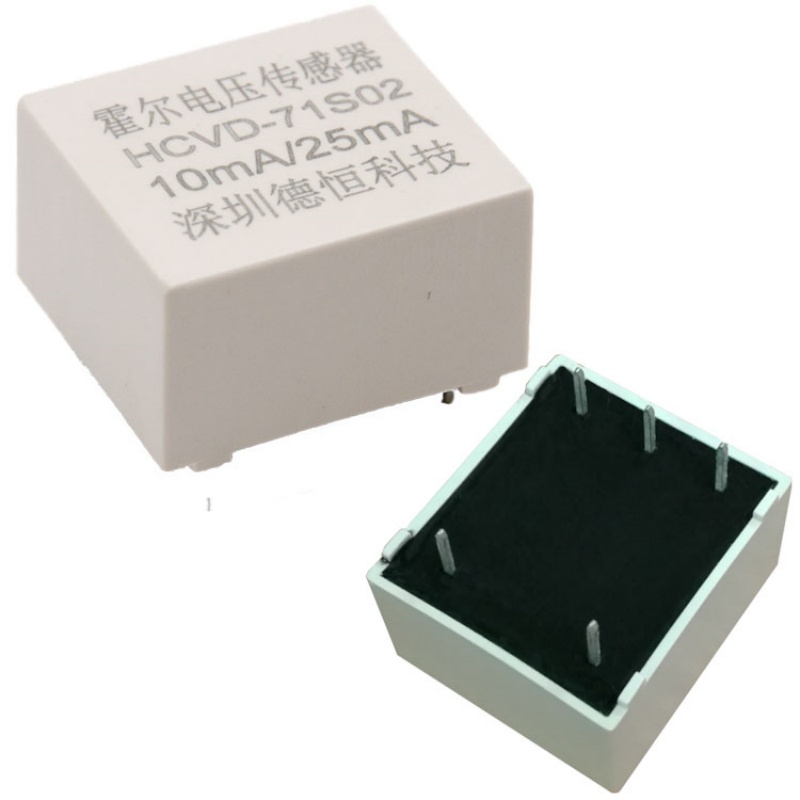

Serie HCVD-71S
DESCRIPTION:
Sensore di tensione ad effetto Hall
Corrente di ingresso nominale: 5-10 mA CC o CA
Corrente di uscita nominale: ±25ma
Alimentazione elettrica: ±12~±15（5%）
Tipo PIN, installazione PCB
Può essere utilizzato per misurare il segnale di corrente incluso DC, AC , alta frequenza e varie forme d'onda irregolari Invasatura epossidica, sicura e affidabile
Più scelte
ADVANTAGES ：
Alta precisione, Buona linearità ；
Deriva a bassa temperatura, Buona capacità di sovraccarico.
Frequenza a banda larga, Risposta rapida.
Forte capacità anti-interferenza
APPLICATIONS ：
UPS Commutazione dell'alimentazione
Invertitore Sistema di controllo della frequenza
Robot Monitoraggio della rete
Dimensioni
Schema del circuito
Schema elettrico ：
Istruzioni per l'uso:
1.Quando si misura la tensione, Ri è collegato in serie sul lato primario del sensore. Prova a scegliere la dimensione appropriata di Ri in modo che la corrente di ingresso sia la corrente nominale.
2. Intervallo di misura della tensione: 10-500 V ， Per garantire la stabilità della resistenza misurata, la potenza di Ri è superiore a 4 volte la potenza nominale.
3.Collegare la corrente in base alla direzione di calibrazione dello schema elettrico, prestare attenzione alla direzione della corrente.
Specifica
Parametro | HCVD-71S01 | HCVD-71S02 | Unità |
Ingresso nominale （ Ipn ） | 5 | 10 | mA |
Intervallo di misura (Ip) | 7 | 14 | mA |
Rapporto di giri (Np/Ns) | 5000:1000 | 2500:1000 | T |
Misurare la resistenza | ±12V ±15V 10mamax 350(massimo) 14mamax 190(massimo) | Ω | |
Uscita nominale (Isn) | ±25 | mA | |
Tensione di alimentazione | ±12 ±15 | V | |
Consumo energetico | ≤10+Is | mA | |
Corrente di offset zero | ≤±0.15 | mA | |
Deriva della corrente di compensazione | -40~+85℃ ≤±0.01 | mA/ ℃ | |
Linearità | ≤0.2 | % | |
Precisione | ≤0.5 | % | |
Tempo di risposta | <40 | µS | |
Isolamento galvanico | 4.0 | kV | |
Nota: Se nella tabella sopra non è presente alcun prodotto adatto al vostro utilizzo, possiamo personalizzare il prodotto in base alle vostre esigenze tecniche e strutturali.
