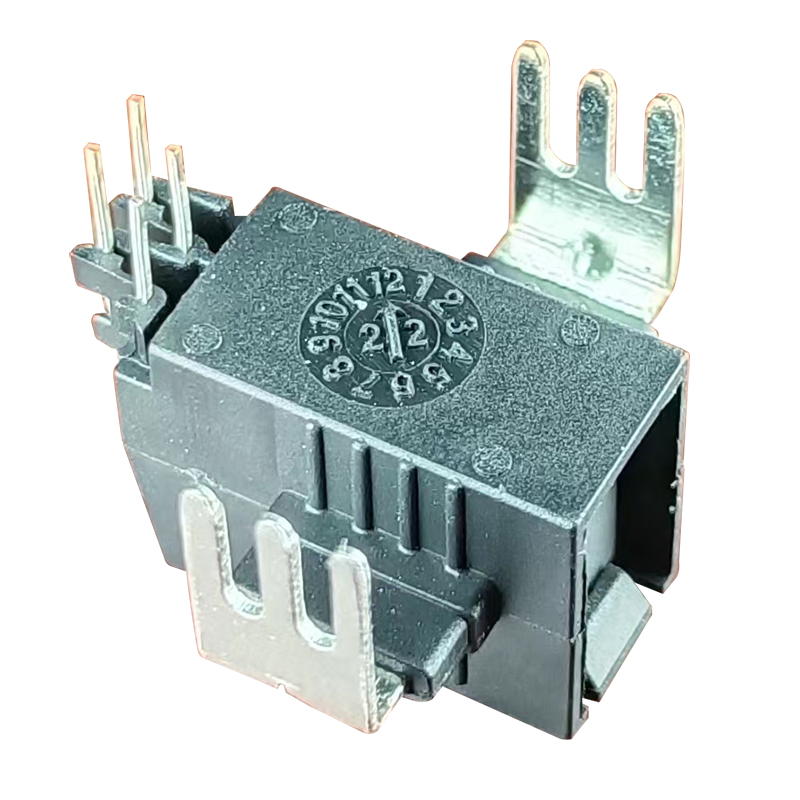

HOVS-03S系列霍尔电流传感器
霍尔效应电流传感器
额定输入电流： 10-50A 直流或交流
额定输出电压： 2.5±0.8V
电源： +2.5±0.5V
PIN类型，PCB安装
特征：
1.一、二次隔离、耐压、安全。
2.可检测直流、交流、高频、脉冲以及各种不规则波形的电流信号。
FEATURES:
● 多量程电流传感器
● 电源：+5V
● 电压输出，基准：2.5V
● 低 功耗
● 袖珍的 设计 对于 简单的 PCB 安装
● 高的 带宽、低损耗
● 完成 隔离 之间 基本的 和 中学
APPLICATIONS:

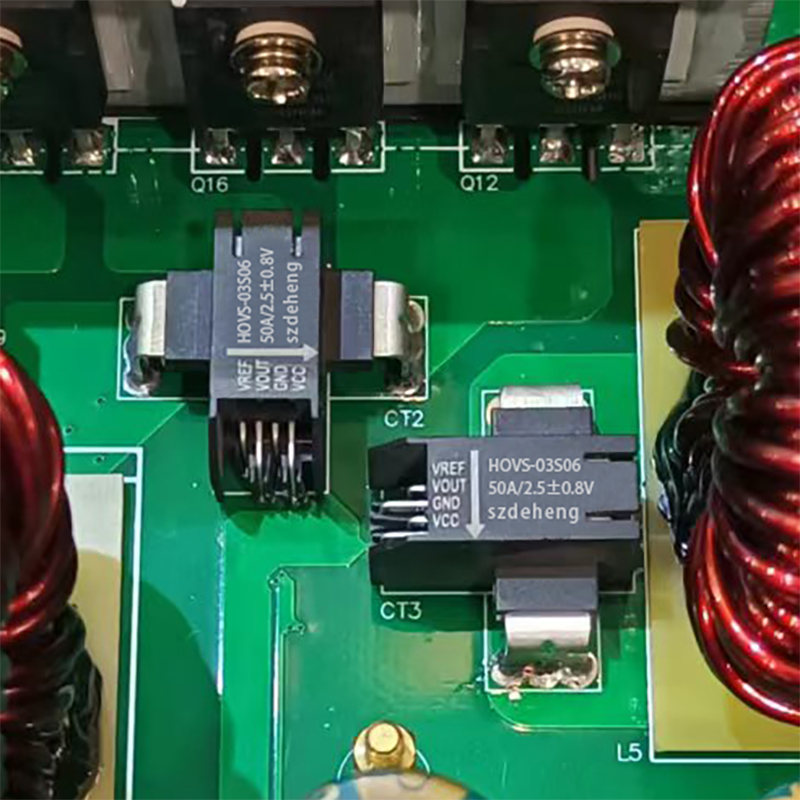

● AC 频率 转换 速度 调节 设备
● 直流电机
● UPS
●
开关电源
● 焊接 机器 动力 供应
● 沟通 动力 供应
ADVANTAGES:
● 高精度
● 低 插入 损失
● 抗干扰能力强
● 温度系数低
● 大测量范围 3*IPN
● 体积小，节省空间
● 绝缘 电压 4千伏安
GUIDELINE:
● UL 508 ： 2010
● EN 50178 ： 1997
● IEC 61010-1 ： 2010
●
IEC
61326-1
：
2012
尺寸
电路原理图
PCB封装尺寸图：
注意事项
1、电参数测试条件为TA=25℃、UC=5V、RL=10kΩ（负载电阻）。
2.当IP电流按上图箭头所示方向流动时，Vout相对于Vref为正值。
3.错误的接线方法可能会导致传感器损坏。
4.推荐焊接温度为265℃±5℃。
5.产品焊接后，可仅用柔性硅胶灌封或涂敷三防漆。 不允许采用环氧树脂灌封。 三形防漆和硅胶不能同时使用，否则可能会导致PCBA腐蚀。 产品外壳耐酸碱，不会与三防漆、胶水发生化学反应。
规格
最大额定参数 | ||
项目 | 价值 | 单位 |
电源电压 （非破坏性） | 6.5 | V |
静电放电电压 （HBM-人体模型） | 2 | 电压 |
注： 超过这些水平的压力可能会导致永久性损坏，并且长时间暴露在绝对最大额定值下可能会降低稳定性。
基本额定参数 | ||
项目 | 价值 | 单位 |
主电路电压 | 600 | V |
初级电流 | 根据评级 | A |
次级电源电压 | 5 | V DC |
输出电压 | 0-5 | V |
环境温度 | -40~105 | ℃ |
工作温度范围 | -40~105 | ℃ |
绝缘性能 | |||
项目 | 价值 | 单位 | 条件 |
绝缘电压 | ＞4 | 电压 | 50赫兹/1分钟 |
抗冲击性 | ≥6 | 电压 | 1.2/50μs |
电气间隙 | 8 | 毫米 | 空间最短距离 |
爬电距离 | 8 | 毫米 | 沿身体的最短距离 |
外壳材料 | UL 94V0 |
|
|
相对漏电起痕指数 | 600 |
|
|
应用程序 | 600V CAT III PD2 | V | 根据UL508 |
可定制：
本规格为标准产品。 如需其他技术参数，我公司可为客户定制。
模型 参数 |
HOVS-03S01 |
HOVS-03S02 |
HOVS-03S03 |
单位 |
输入电流 | 10 | 16 | 20 | A |
测量范围 | ±25 | ±40 | ±50 | A |
输出电压 | 2.5±0.8 | V | ||
参考电压 | 2.5±0.02 | V | ||
负载电阻 | ≥10 | 千欧姆 | ||
电源 | 5±0.5 | V | ||
目前的消费 | ＜25 | 马 | ||
零失调电压 | ＜5 | 毫伏 | ||
温度系数 -
| ＜170 |
ppm/K | ||
温度系数 - 输出 | ＜0.075 | 毫伏/K | ||
线性误差 | 0.5 | % | ||
准确度 | 1.0 | % | ||
回复 | ＜2 | µS | ||
-3db带宽 | DC…400 | 千赫 | ||
模型 参数 |
HOVS-03S04 |
HOVS-03S05 |
HOVS-03S06 |
单位 |
输入电流 | 32 | 40 | 50 | A |
测量范围 | ±80 | ±100 | ±125 | A |
输出电压 | 2.5±0.8 | V | ||
参考电压 | 2.5±0.02 | V | ||
负载电阻 | ≥10 | 千欧姆 | ||
电源 | 5±0.5 | V | ||
目前的消费 | ＜25 | 马 | ||
零失调电压 | ＜5 | 毫伏 | ||
温度系数 -
| ＜170 |
ppm/K | ||
温度系数 - 输出 | ＜0.075 | 毫伏/K | ||
线性误差 | 0.5 | % | ||
准确度 | 1.0 | % | ||
回复 | ＜2 | µS | ||
-3db带宽 | DC…400 | 千赫 | ||
