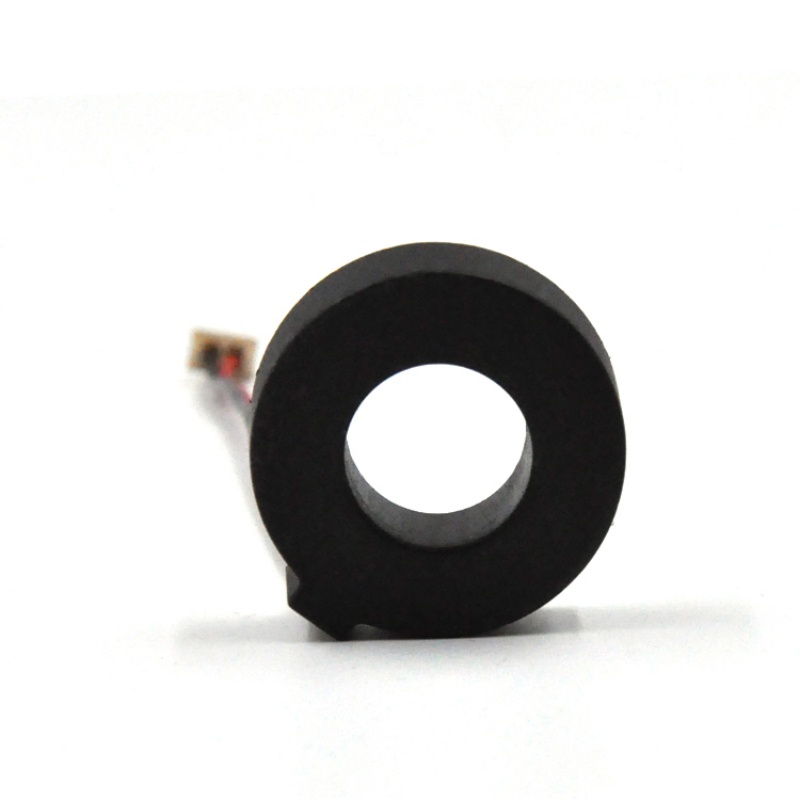

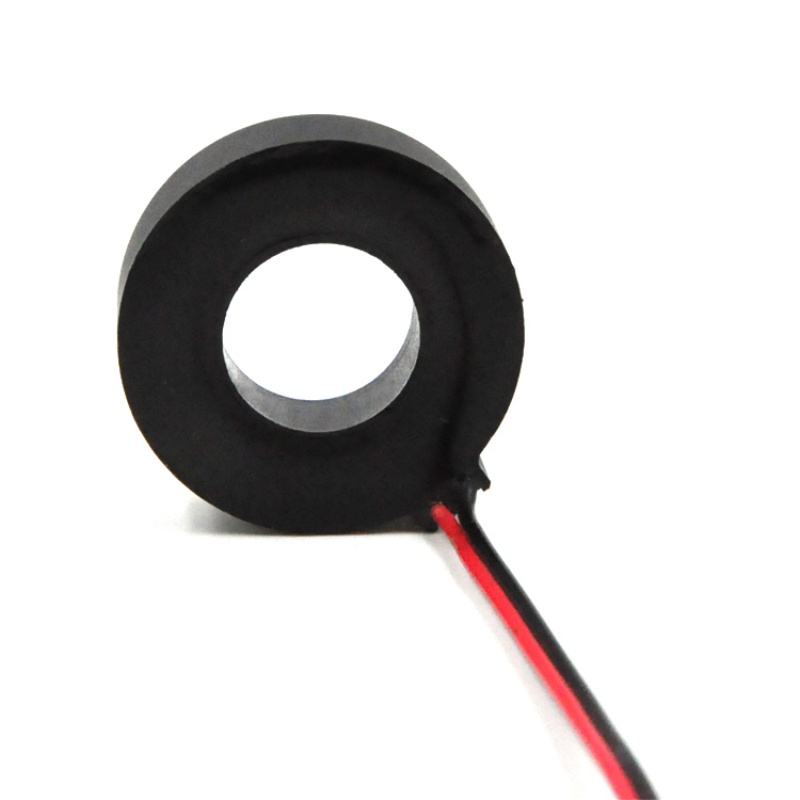

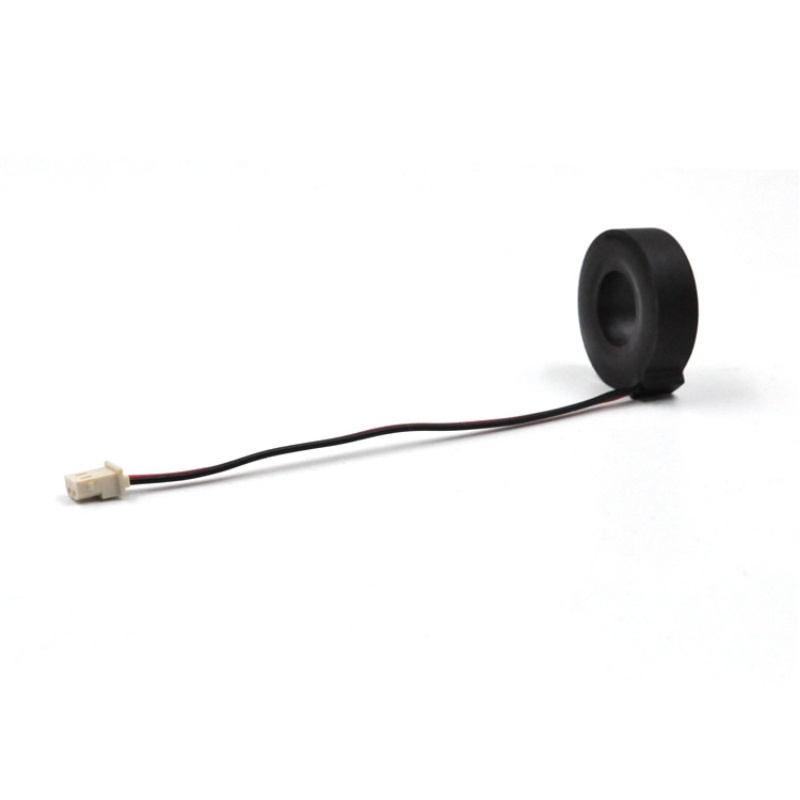

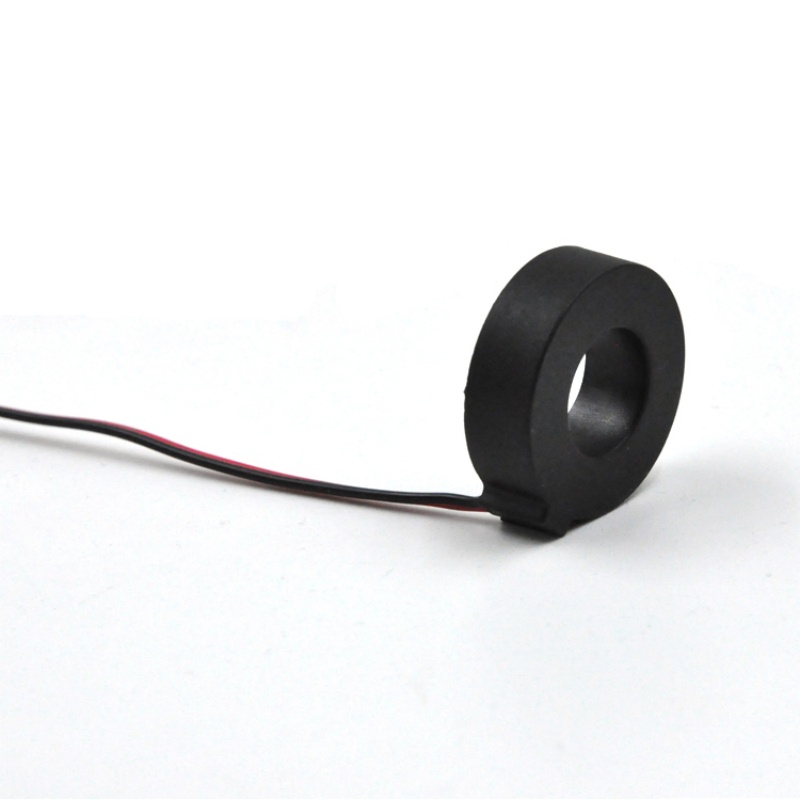

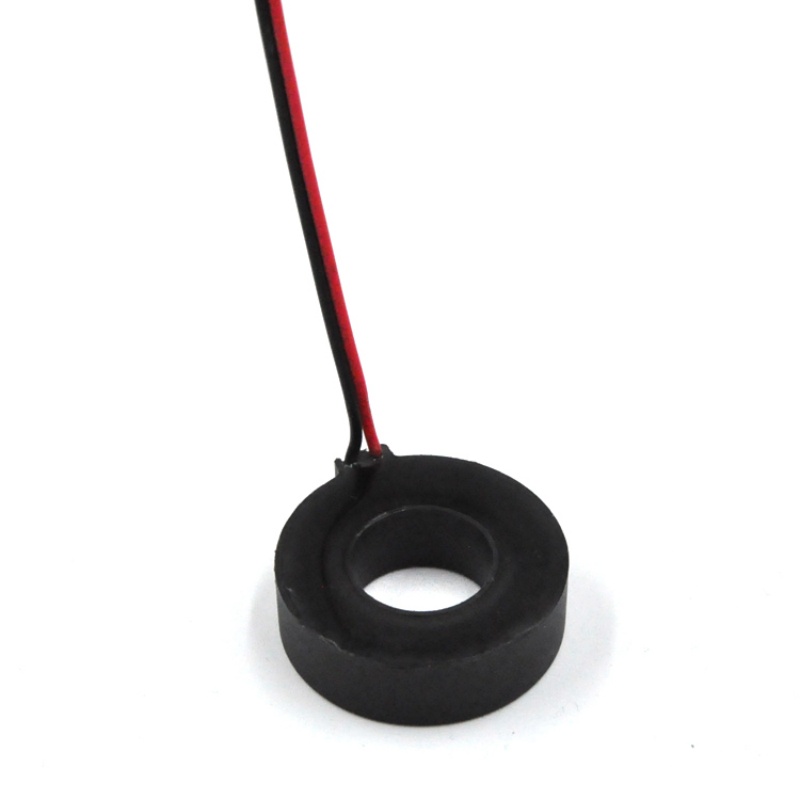

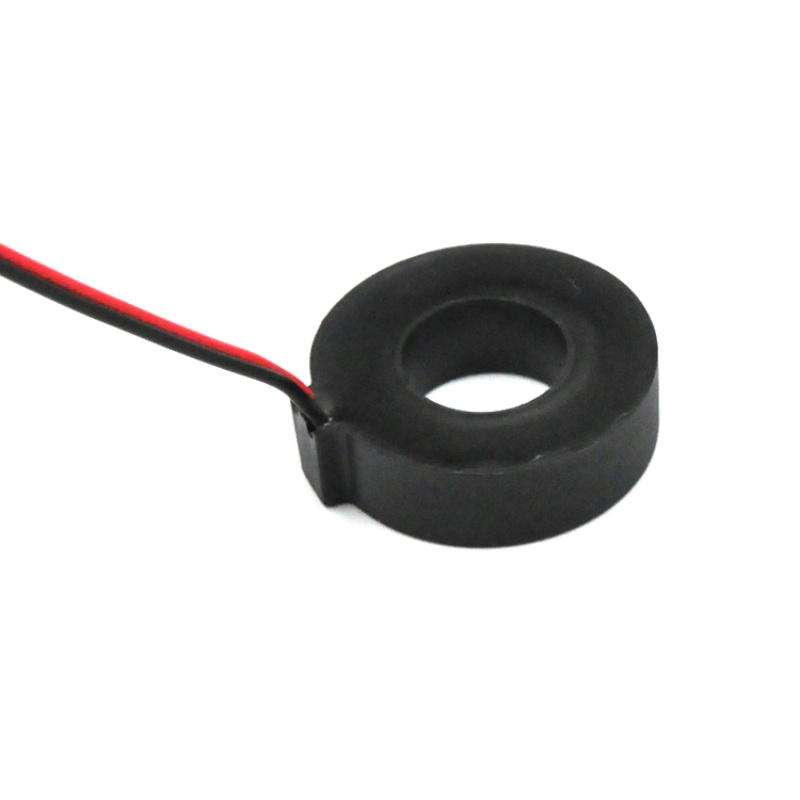

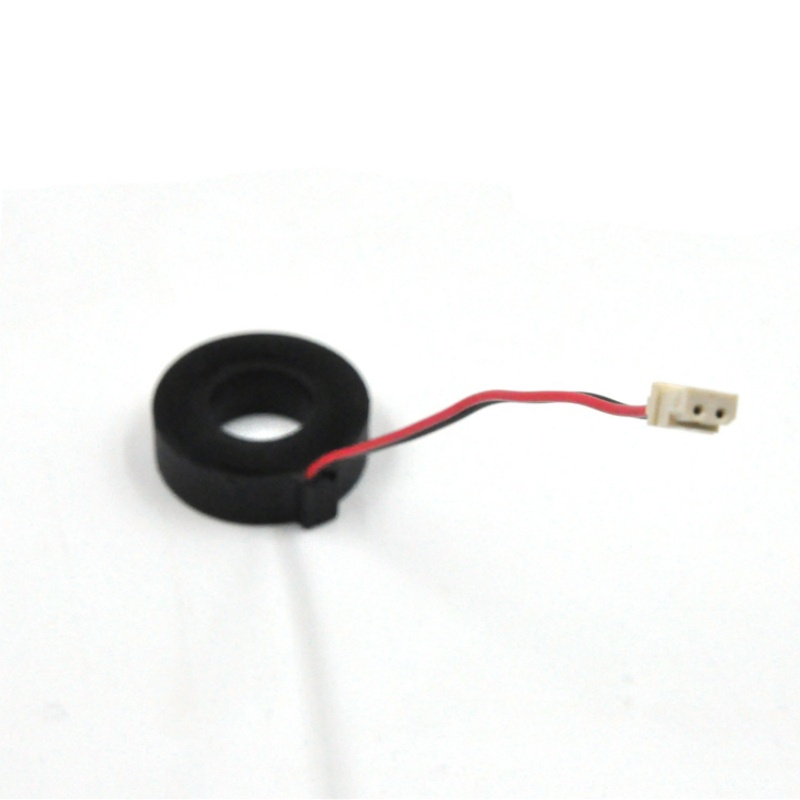

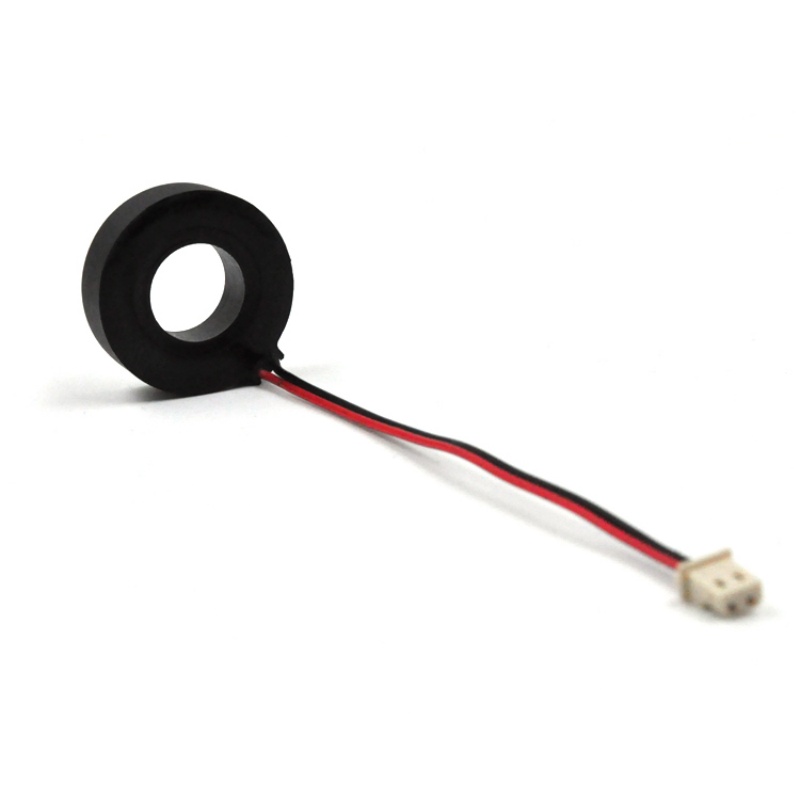

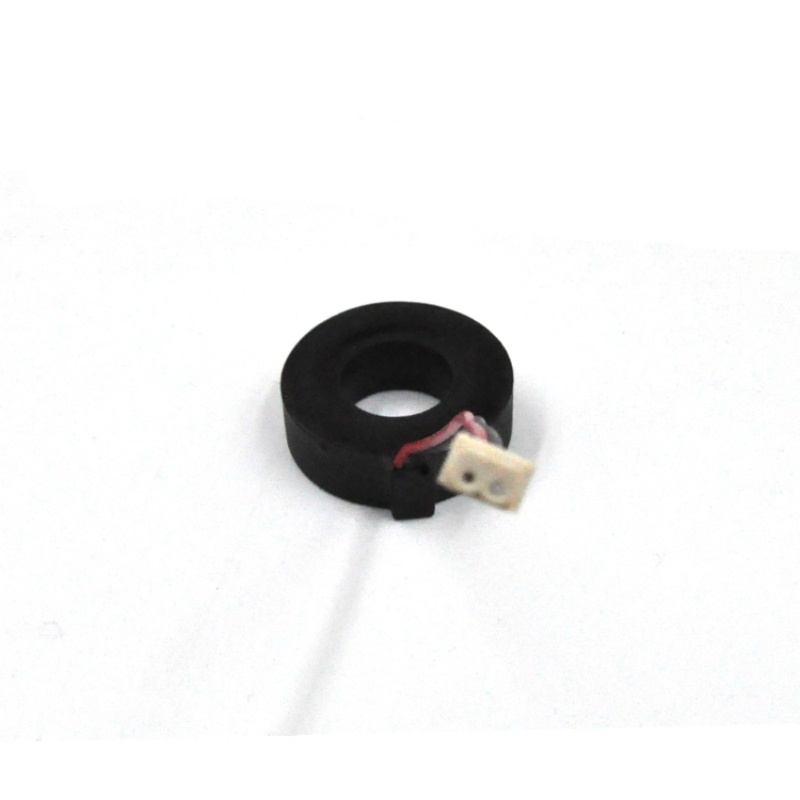

DHG19CD3 उच्च आवृत्ति वर्तमान ट्रांसफार्मर
सुविधा ：
1. नैनोक्रिस्टलाइन कोर ，
2. उच्च परिशुद्धता, अच्छी रैखिकता ；
3. एपॉक्सी पोटिंग, सुरक्षित और विश्वसनीय
4. ज्वाला मंदक (UL94- V0),
5. पर्यावरण संरक्षण (ईयू RoHS)।
6. छोटा आकार और हल्का वजन
7.
इकट्ठा करना और वेल्ड करना आसान है
अधिक विकल्प
वर्णन करना
राष्ट्रीय मानक जीबी 1208-2006;
उद्योग मानक जेबीटी 10665-2006।
उपयोग तापमान:-25℃-+85℃
सापेक्षिक आर्द्रता:≤95%
आवेदन का दायरा:
यह उपकरण आदि के लिए उपयुक्त है, जिन्हें बड़ी मात्रा में धारा को परिवर्तित करने की आवश्यकता होती है।
सटीक माप के लिए कम धारा, सटीक माप के लिए या विद्युत सुरक्षा के रूप में उपयोग किया जाता है।
टिप्पणियाँ:
यदि ट्रांसफार्मर के सेकेंडरी से जुड़ा लोड उसकी रेटेड लोड क्षमता से अधिक हो जाता है, तो इससे सटीकता में कमी या संतृप्ति हो सकती है। यदि आपको लोड क्षमता बढ़ाने की आवश्यकता है , तो हम अनुकूलित समाधान प्रदान कर सकते हैं।
आकार
सर्किट आरेख
नोट: यह आरेख ट्रांसफार्मर के मूल कार्य सिद्धांत को दर्शाता है। हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
विनिर्देश
| नहीं | सामान | प्रदर्शन |
| 1 | नमूना | डीएचजी19सीडी3 |
| 2 | रेटेड इनपुट करंट | 100ए |
| 3 | रेटेड आउटपुट करंट | 100mA |
| 4 | ओवरलोड की अनुमति दें | 1.2 गुना |
| 5 | अनुपात | 1000:1 |
| 6 | अनुपात त्रुटि | ≤0.2% |
| 7 | चरण त्रुटि | ≤15’ |
| 8 | रैखिक सीमा | 0 ～120% |
| 9 | रैखिकता | 0.1% |
| 10 | भार प्रतिरोध | 5Ω |
| 11 | अलगाव सहन वोल्टेज | 3kV/2mA/1 मिनट |
| 12 | आवृति सीमा | 50～ 100 किलोहर्ट्ज़ ( परीक्षण आवृत्ति: 50हर्ट्ज़) |
| 13 | कार्यशील तापमान | -25 ～85℃ |
| 14 | भंडारण तापमान | -40 ～90℃ |
| 15 | सापेक्षिक आर्द्रता | ≤95% |
| 16 | टर्मिनल ब्लॉक केबल | 26#1007,XA2.54-2P,220mm मुड़ा हुआ तार |
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए कोई उपयुक्त उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को अनुकूलित कर सकते हैं।
