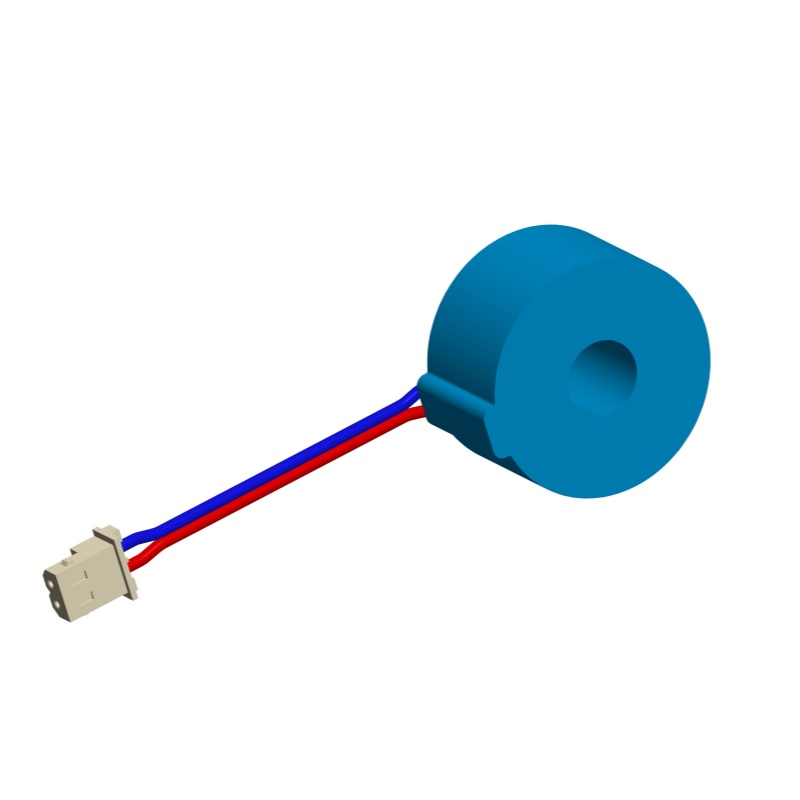

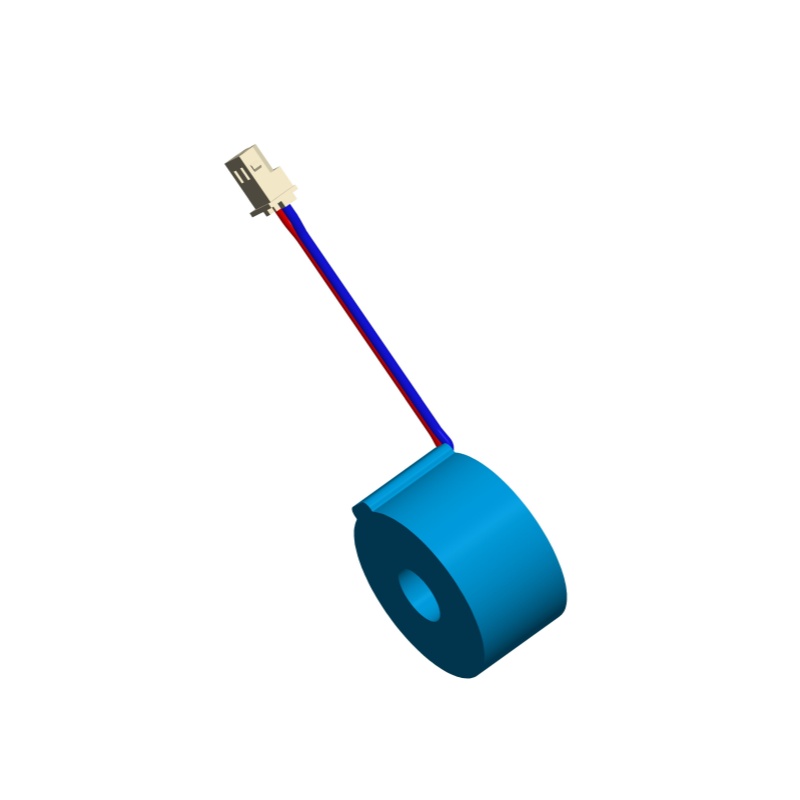

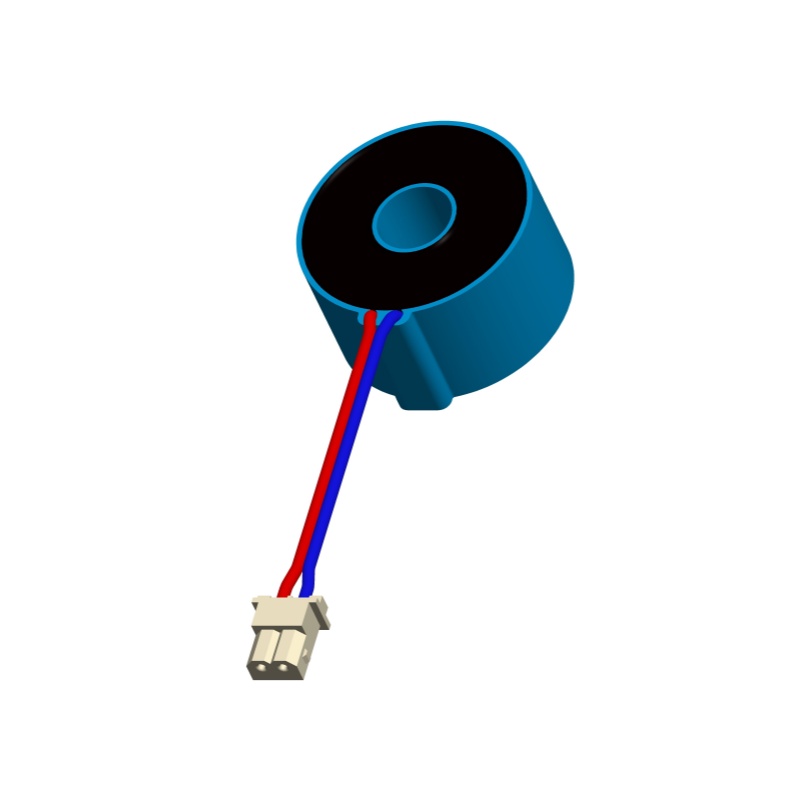

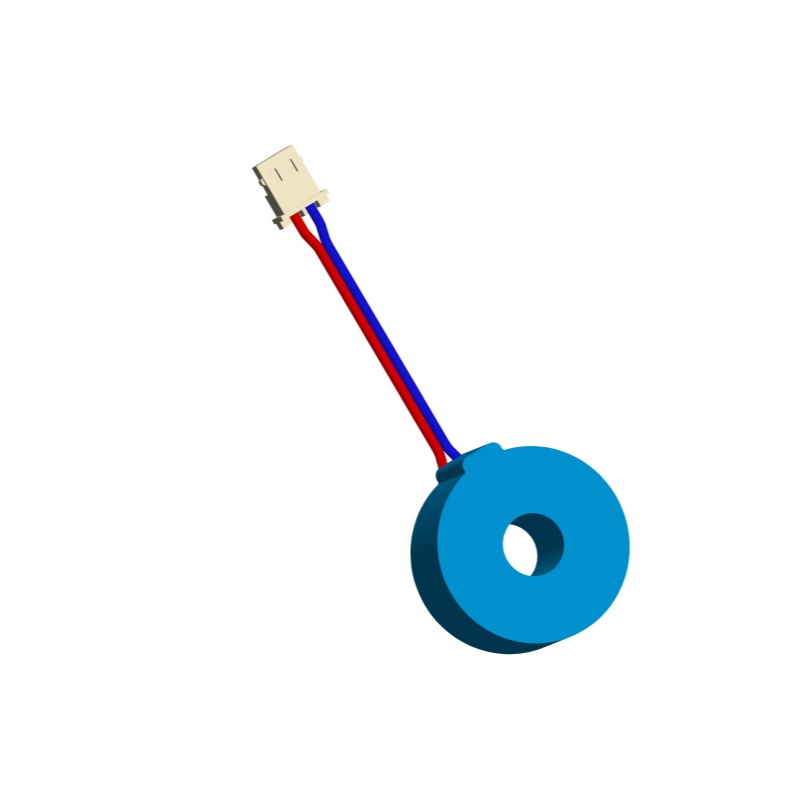

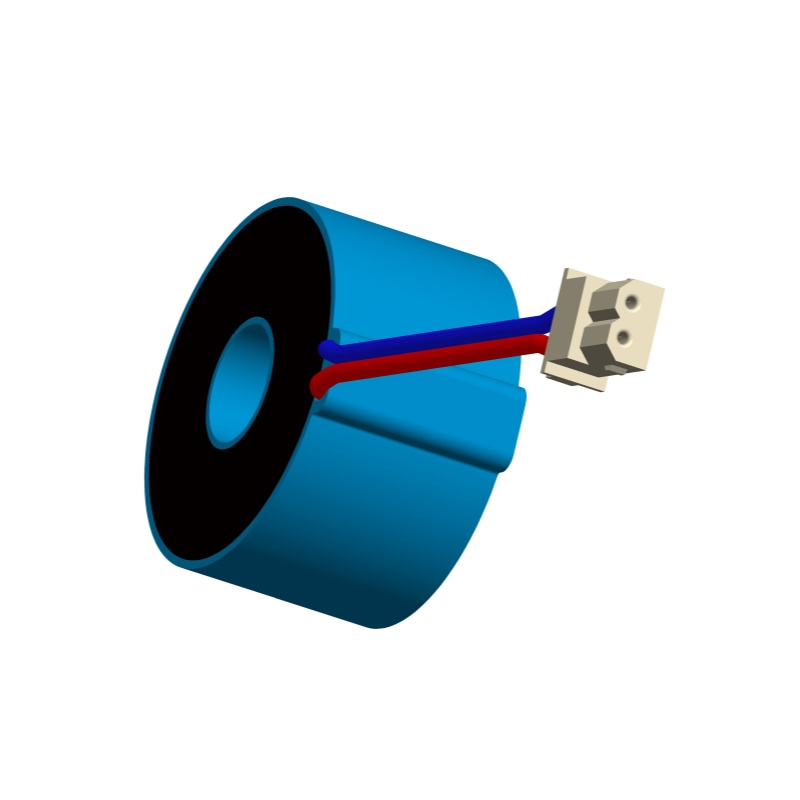

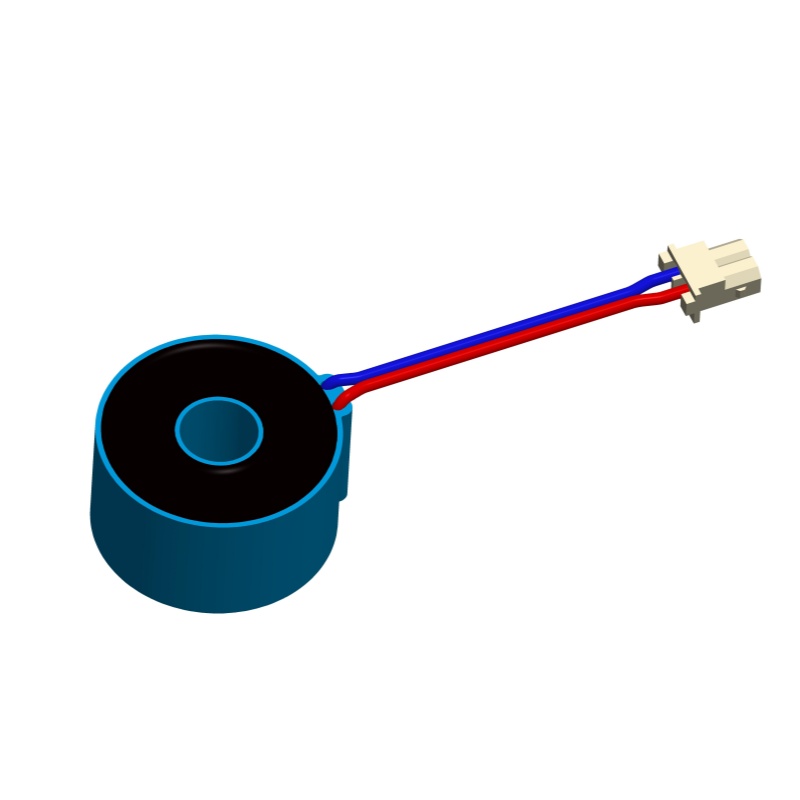

डीएचसी16सी सीरीज करंट ट्रांसफार्मर - केबल सहित
विशेषता :
1. नैनोक्रिस्टलाइन कोर
2. उच्च परिशुद्धता, अच्छी रैखिकता ;
3. एपॉक्सी पॉटिंग, सुरक्षित और विश्वसनीय
4. ज्वाला मंदक (UL94-V0),
5. पर्यावरण संरक्षण (ईयू आरओएचएस)।
6. छोटा आकार और हल्का वजन
7. इसे असेंबल करना और वेल्ड करना आसान है।
अधिक विकल्प
वर्णन करना
राष्ट्रीय मानक जीबी 1208-2006;
उद्योग मानक जेबीटी 10665-2006।
उपयोग तापमान:-25℃-+85℃
सापेक्षिक आर्द्रता:≤95%
आवेदन का दायरा:
यह उपकरण आदि के लिए उपयुक्त है, जिन्हें बड़ी मात्रा में धारा को परिवर्तित करने की आवश्यकता होती है।
सटीक माप के लिए कम धारा, सटीक माप के लिए या विद्युत सुरक्षा के रूप में उपयोग किया जाता है।
टिप्पणियाँ:
यदि ट्रांसफार्मर के सेकेंडरी से जुड़ा लोड उसकी रेटेड लोड क्षमता से अधिक हो जाता है, तो इससे सटीकता में कमी या संतृप्ति हो सकती है। यदि आपको लोड क्षमता बढ़ाने की आवश्यकता है , तो हम अनुकूलित समाधान प्रदान कर सकते हैं।
आकार
सर्किट आरेख
नोट: यह आरेख ट्रांसफार्मर के मूल कार्य सिद्धांत को दर्शाता है। हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
विनिर्देश
| नहीं | सामान | प्रदर्शन | |||||
| 1 | नमूना | DHC16CB1 | DHC16CB2 | DHC16CB3 | DHC16CD1 | DHC16CD2 | DHC16CF1 |
| 2 | रेटेड इनपुट करंट | 10ए | 20ए | 50ए | 20ए | 30ए | 10ए |
| 3 | रेटेड आउटपुट करंट | 5mA | 10mA | 25mA | 20mA | 30mA | 20mA |
| 4 | एकाधिक ओवरलोड की अनुमति दें | 1.2टाइम्स | |||||
| 5 | अनुपात | 2000:1 | 5000:1 | 1000:1 | 500:1 | ||
| 6 | अनुपात अंतर | ≤0.1% | ≤0.2% | ≤0.5% | |||
| 7 | चरण अंतर | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | सटीकता स्तर | 0.1 | 0.2 | 0.5 | |||
| 9 | रैखिक सीमा | 0 ～120% | |||||
| 10 | रैखिकता | ≤0.1% | ≤0.2% | ||||
| 11 | भार प्रतिरोध | 20Ω | |||||
| 12 | अलगाव सहन वोल्टेज | 3kV/2mA/1 मिनट | |||||
| 13 | आवृति सीमा | 20～ 20kHz ( परीक्षण आवृत्ति: 50Hz) | |||||
| 14 | कार्यशील तापमान | -25～85℃ | |||||
| 15 | भंडारण तापमान | -40～90℃ | |||||
| 16 | सापेक्षिक आर्द्रता | ≤95% | |||||
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए कोई उपयुक्त उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को अनुकूलित कर सकते हैं।
