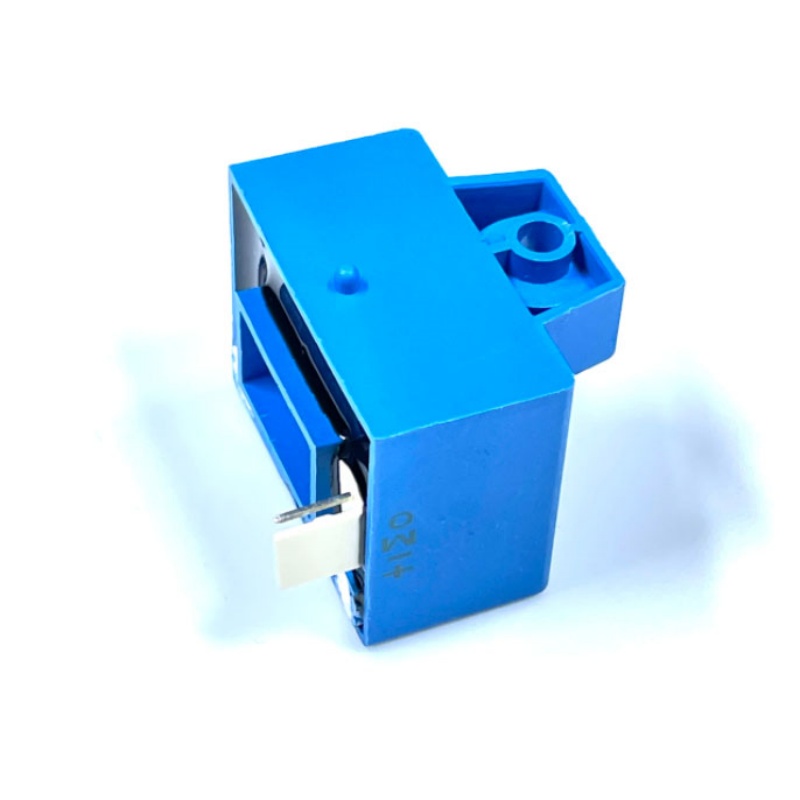

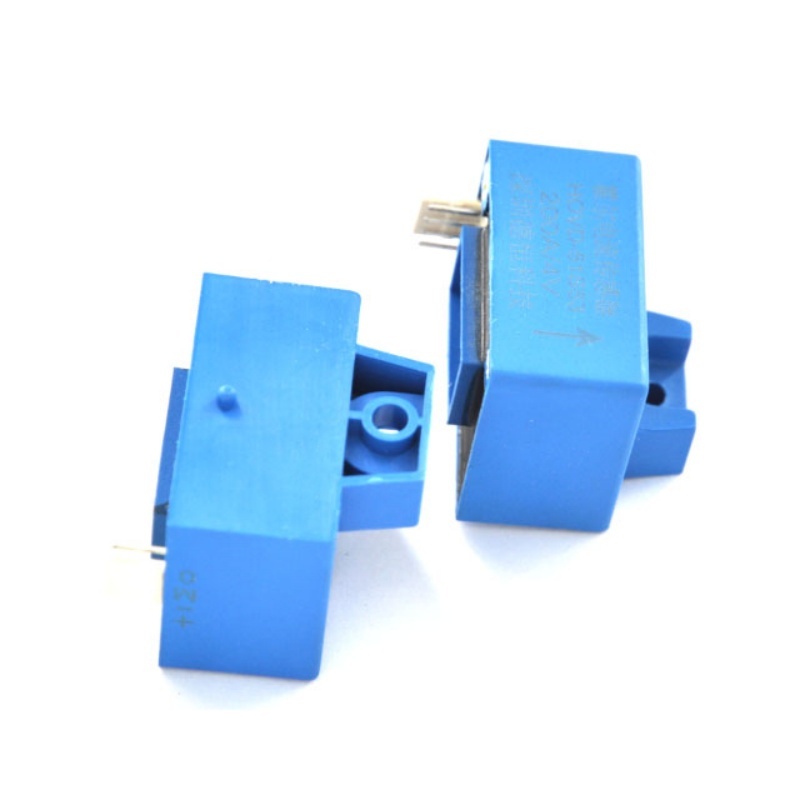

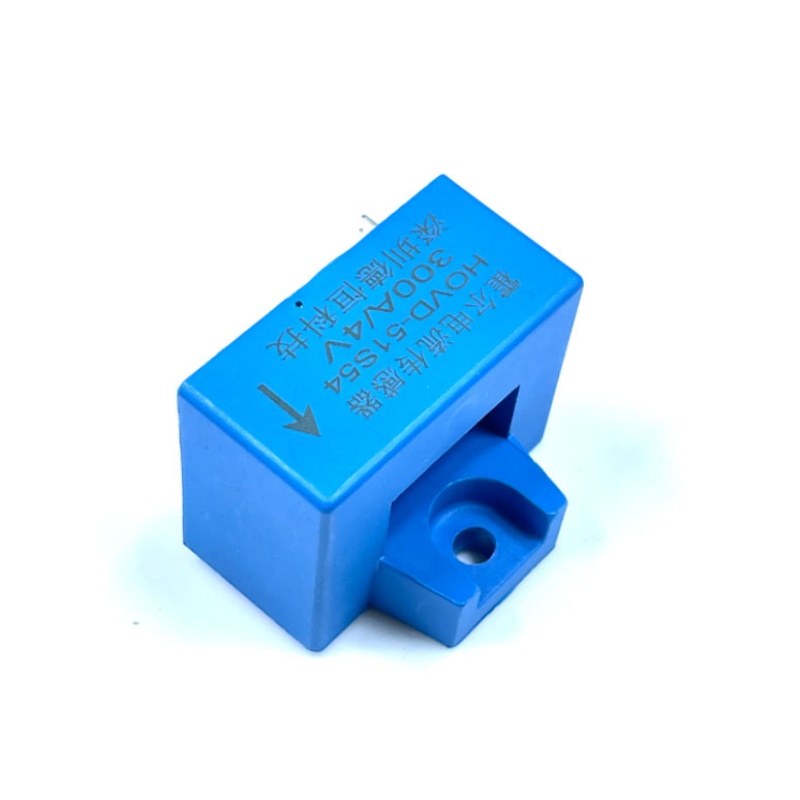

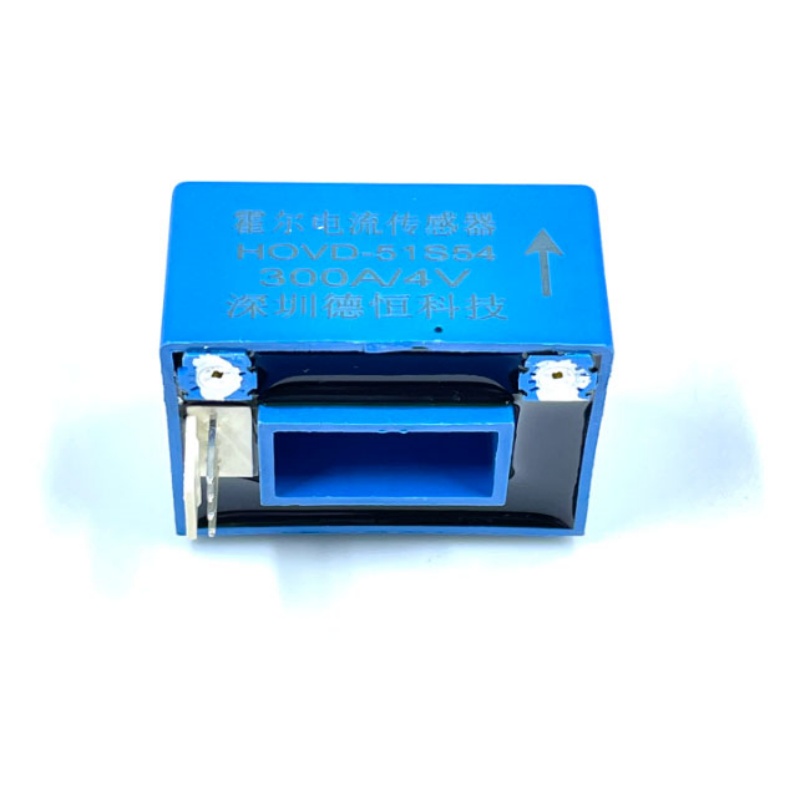

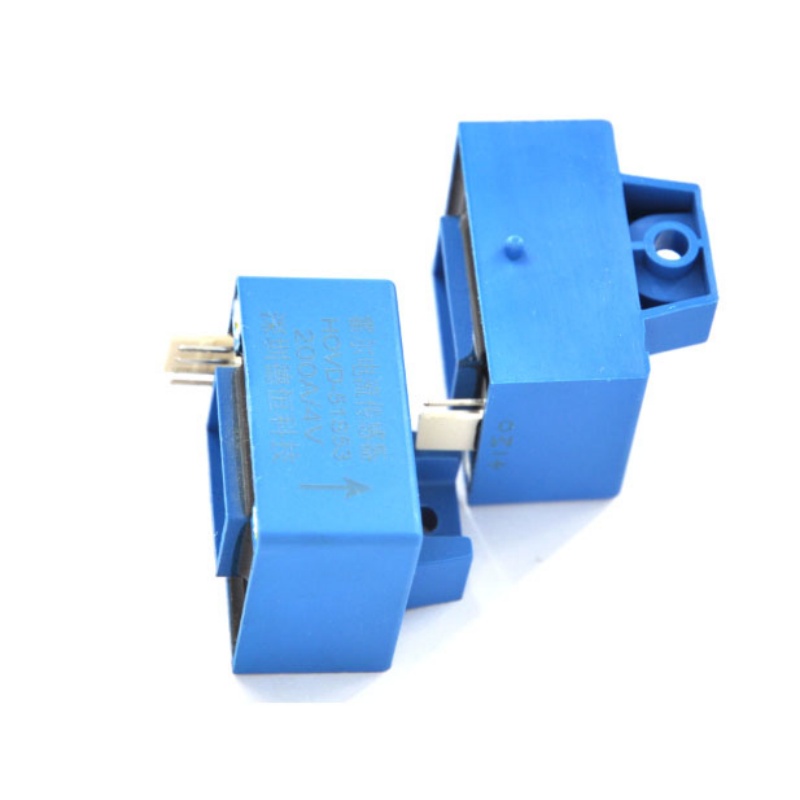

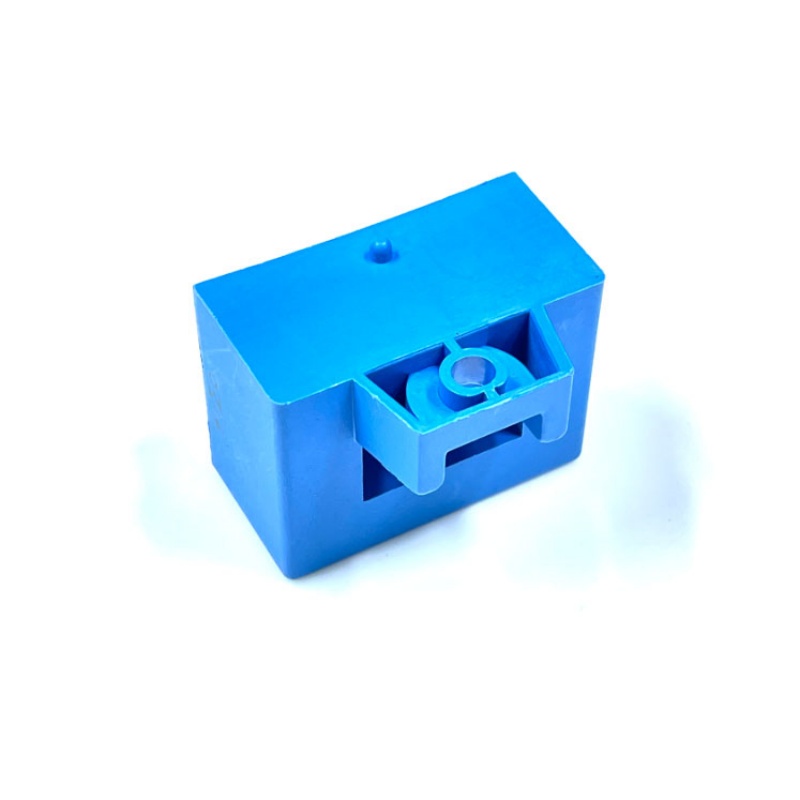

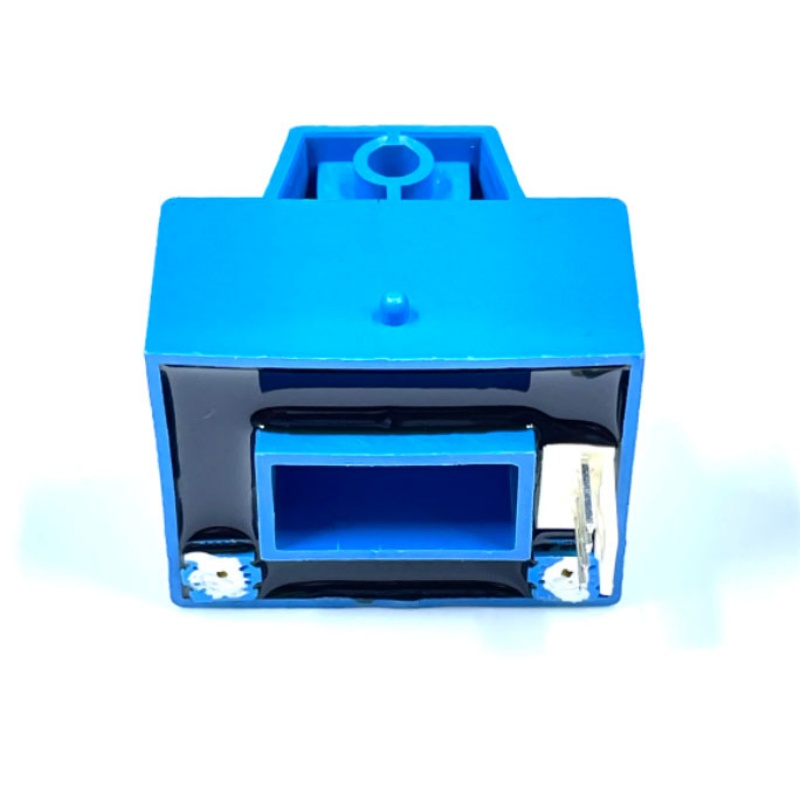

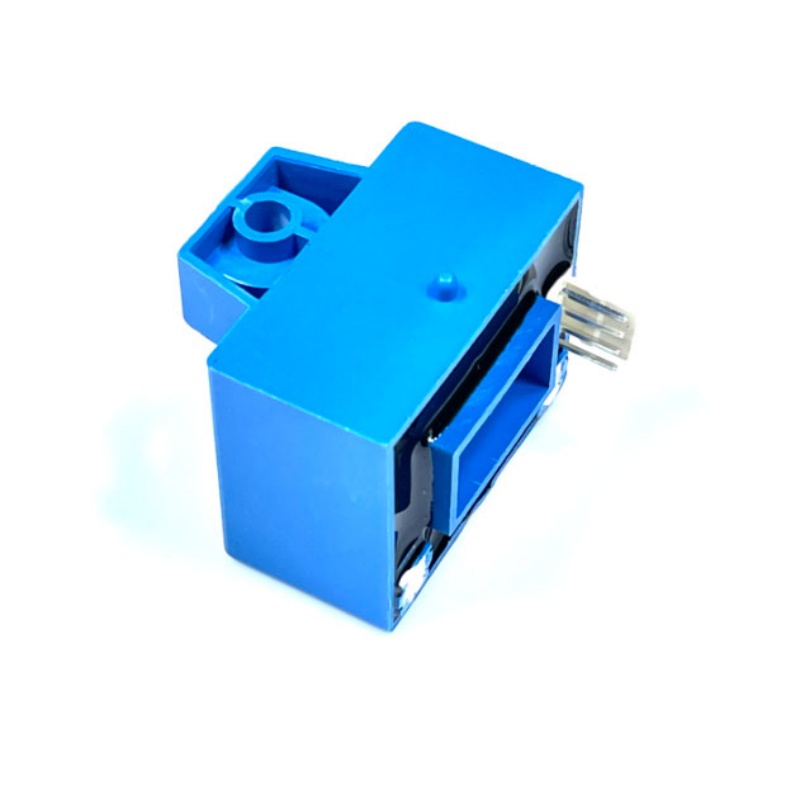

Capteur de courant à effet Hall série HOVD-51S (alimentation unique)
Introductions :
Capteur de courant à effet Hall (alimentation unique )
Courant d'entrée nominal : 50~5 00A CC ou CA
Tension de sortie nominale :2.5 V ±2 V (T=25℃)
Alimentation : +5 V (
Type de terminal
Il s'agit d'une nouvelle série de capteurs de courant à effet Hall en boucle ouverte, pouvant être utilisée pour la détection de courants continus, alternatifs, haute fréquence, impulsionnels ainsi que de diverses formes d'ondes irrégulières.
Isolation primaire et secondaire, pression et sécurité.
Appliqué à un système d'alimentation unique , l'alimentation et la tension de sortie peuvent être personnalisées.
Plus de choix
Caractéristiques :
Compact et léger
Facile à installer
Ignifugé (UL94-V0).
Protection de l'environnement (RoHS UE)
Avantages :
Haute précision et bonne linéarité.
Faible dérive de décalage et de gain.
Faibles pertes d'insertion, bonne capacité de surcharge.
Bande de fréquence large, réponse rapide
Décrire
Application :
équipement de station de base de communication
Nouveaux équipements énergétiques
alimentation pour machine à souder
Puissance de communication
Puissance de commutation,
Équipement médical
Instrumentation ,
transport ferroviaire
Mesure industrielle
Contrôle de puissance
Onduleur
Taille
Schéma du circuit
Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.
Schéma de fonctionnement :
Instructions d'utilisation :
1. Connectez le courant en respectant le sens d'étalonnage du schéma de circuit , en faisant attention au sens du courant .
2. Connectez le fil conformément à la définition de la broche de fonction de l' étalonnage dans le schéma de structure .
Spécification
| HOVS-51S01 | HOVS-51S02 | HOVS-51S03 | HOVS-51S04 | HOVS-51S05 | HOVS-51S06 | Unité |
| Courant d'entrée nominal | 50 | 100 | 200 | 300 | 400 | 500 | UN |
| Plage de courant de test | ±50 | ±100 | ±200 | ±300 | ±400 | ±500 | UN |
| Tension de sortie nominale | 2.5±2 (T=25℃) | V | |||||
| résistance en charge | ≥10 | kΩ | |||||
| Tension d'alimentation | +5(5% ) | V | |||||
| Perte actuelle | ≤15 | mA | |||||
| Tension de décalage zéro | ≤±10 ( T=25℃) | mV | |||||
| Tension de décalage magnétique | ≤±15 ( T=25℃) | mV | |||||
| Dérive de la tension de décalage en fonction de la température | ≤±1mV/℃ ( IP=0 T=-10~+70℃ ) | mV | |||||
| Linéarité | ≤0.5 ( T=25℃) | % | |||||
| Précision | ≤1,0 (T=25℃ VC=±15V) | % | |||||
| Temps de réponse | <5 | µS | |||||
| tension d'isolation | 3.0 | kV/min | |||||
| Bande passante à -3 dB | DC…20 | kHz | |||||
| Température de fonctionnement | -25~+85 | ℃ | |||||
| température de stockage | -40~+90 | ℃ | |||||
Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
