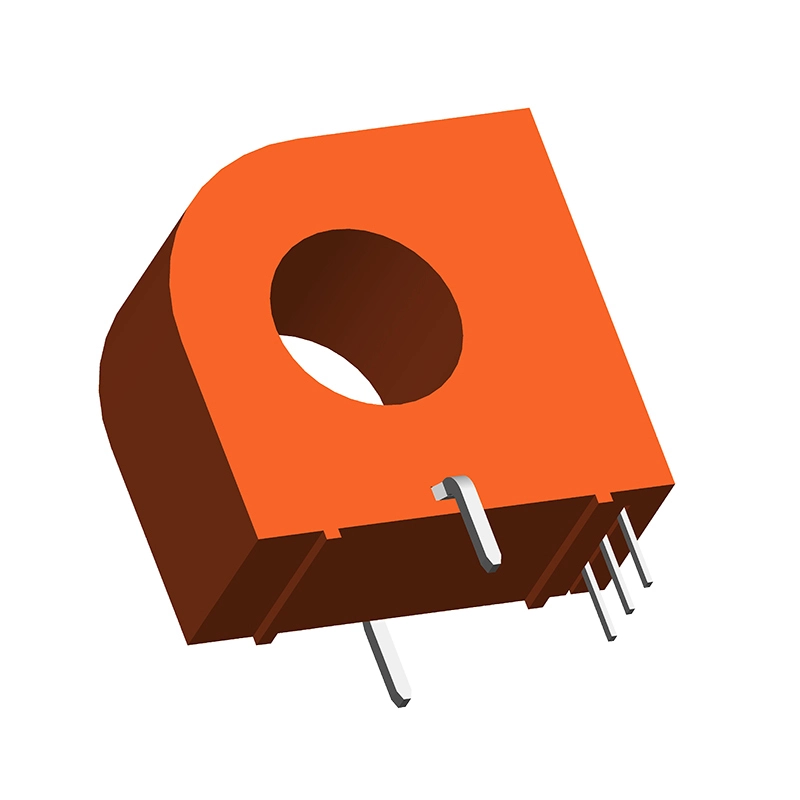

Sensor de corriente Hall de alta frecuencia Serie HOVS-02S0*/2* Sensor de corriente
Sensor de corriente de efecto Hall
Corriente de entrada nominal: 6-25A DC
Voltaje nominal de salida: 2.5±0.625V (2V)/1.65±0.625V(1.25V)
Fuente de alimentación: +5±0.5V
Tipo de PIN, instalación de PCB
Característica:
1.Compacto y ligero, montable en PCB,
2.Fácil de usar y cambiable, rango de medición.
3.Alto precisión y buena linealidad
4.Baja compensación y deriva de ganancia
5. Baja pérdida de inserción, buena capacidad de sobrecarga.
6.Frecuencia de banda ancha, respuesta rápida.
Más opciones
Describir
Se trata de una serie de sensores de corriente Hall recientemente desarrollada que se pueden utilizar para detectar DC,AC, alta frecuencia, pulso así como varias ondas irregulares de señales de corriente.
Inversores solares (MPPT), caja combinadora para aplicaciones solares.
Fuentes de alimentación de modo conmutado (SMPS), fuentes de alimentación, UPS, aplicaciones de soldadura, variadores de velocidad de CA…etc.
Tamaño
Esquema del circuito
1. HOVS-02S01/02/03/21/22/23/24 voltaje cero de salida: 2,5 V, adecuado para conectar: Sistema de control de 5V.:
2. HOVS-02S06/07/08/26/27/28/29 voltaje de salida cero: 1,65 V, adecuado para conectar: Sistema de control de 3,3 V.
Especificación 1
Modelo
| HOVS-02S01 | HOVS-02S02 | HOVS-02S03 | HOVS-02S06 | HOVS-02S07 | HOVS-02S08 | Unidad |
Corriente de entrada | 6 | 15 | 25 | 6 | 15 | 25 | A |
Rango de medición | ±19.2 | ±48 | ±80 | ±12 | ±30 | ±50 | A |
Tensión de salida | 2.5±0.625 | 1.65±0.625 | V | ||||
Resistencia cargada | ≥4.7 | kΩ | |||||
Tensión de suministro | +5±0.5 | V | |||||
Consumo actual | <15 | mamá | |||||
Tensión de compensación cero | <±6 | <±4 | mV | ||||
Deriva de temperatura de voltaje de compensación | <±0.05 | <±0.04 | mV/℃ | ||||
Deriva de temperatura del voltaje de salida | <±0.5 | <±0.4 | mV/℃ | ||||
Linealidad | 0.5 ( T=25℃) | % | |||||
Exactitud | 1.0 | % | |||||
Respuesta | <10 | µS | |||||
Hipoteca de aislamiento | 3.0 | kV/minuto | |||||
Resistencia de aislamiento | ≥500 | MΩ | |||||
-3 dB de ancho de banda | DC…1 | kilociclos | |||||
Rango de temperatura de trabajo | -40~+85 | ℃ | |||||
Rango de temperatura de almacenamiento | -50~+125 | ℃ | |||||
Especificación 2
Modelo
| HOVS-02S21 | HOVS-02S22 | HOVS-02S23 | HOVS-02S24 | HOVS-02S26 | HOVS-02S27 | HOVS-02S28 | HOVS-02S29 | Unidad |
Corriente de entrada | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
Rango de medición | ±10 | ±15 | ±20 | ±25 | ±10 | ±15 | ±20 | ±25 | A |
Tensión de salida | 2.5±2 | 1.65±1.25 | V | ||||||
Resistencia cargada | ≥4.7 | kΩ | |||||||
Tensión de suministro | +5±0.5 | V | |||||||
Consumo actual | <15 | mamá | |||||||
Tensión de compensación cero | <±6 | <±4 | mV | ||||||
Deriva de temperatura de voltaje de compensación | <±0.05 | <±0.04 | mV/℃ | ||||||
Deriva de temperatura del voltaje de salida | <±0.5 | <±0.4 | mV/℃ | ||||||
Linealidad | 0.5 ( T=25℃) | % | |||||||
Exactitud | 1.0 | % | |||||||
Respuesta | <10 | µS | |||||||
Hipoteca de aislamiento | ≥3.0 | kV/minuto | |||||||
Resistencia de aislamiento | ≥500 | MΩ | |||||||
-3 dB de ancho de banda | DC…1 | kilociclos | |||||||
Rango de temperatura de trabajo | -40~+85 | ℃ | |||||||
Rango de temperatura de almacenamiento | -50~+125 | ℃ | |||||||
