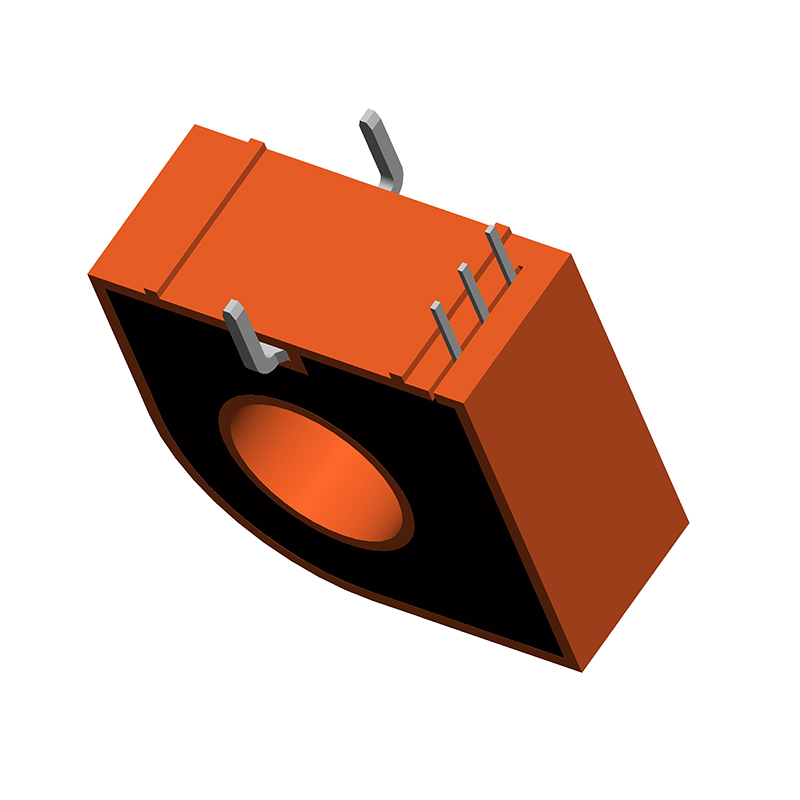

ہائی فریکوئینسی ہال کرنٹ سینسر HOVS-02S0*/2* سیریز کرنٹ سینسر
ہال ایفیکٹ کرنٹ سینسر
شرح شدہ ان پٹ کرنٹ: 6-25A DC
شرح شدہ آؤٹ پٹ وولٹیج: 2.5±0.625V (2V)/1.65±0.625V(1.25V)
▁پر و ور ڈ ی پ ی گر ی: +5±0.5V
پن کی قسم، پی سی بی انسٹال کریں۔
خصوصیت:
1.کومپیکٹ اور روشنی، پی سی بی ماؤنٹ ایبل،
2. استعمال میں آسان اور قابل تبدیلی، پیمائش کی حد۔
3. اعلیٰ صحت سے متعلق اور اچھی لکیریٹی
4. کم آفسیٹ اور حاصل بڑھے
5. کم ڈالیں نقصان، اچھا اوورلوڈ صلاحیت.
6. وسیع بینڈ فریکوئنسی، فوری جواب.
▁مو ر
بیان کریں۔
یہ نئے تیار شدہ ہال کرنٹ سینسر سیریز ہیں جن کا پتہ لگانے کے لیے استعمال کیا جا سکتا ہے۔ DC,AC, اعلی تعدد، نبض کے ساتھ ساتھ کرنٹ سگنلز کی مختلف بے قاعدہ لہر۔
سولر انورٹرز (MPPT)، سولر ایپلی کیشنز کے لیے کمبینر باکس۔
سوئچڈ موڈ پاور سپلائیز (SMPS)، پاور سپلائیز، UPS، ویلڈنگ ایپلی کیشنز، AC متغیر اسپیڈ ڈرائیوز... وغیرہ۔
▁ طر ف
سرکٹ اسکیمیٹک
1. HOVS-02S01/02/03/21/22/23/24 آؤٹ پٹ صفر وولٹیج: 2.5V، جوڑنے کے لیے موزوں: 5V کنٹرول سسٹم:
2. HOVS-02S06/07/08/26/27/28/29 آؤٹ پٹ صفر وولٹیج: 1.65V، جوڑنے کے لیے موزوں: 3.3V کنٹرول سسٹم۔
▁ ش گ 1
▁ ڈ ل
| HOVS-02S01 | HOVS-02S02 | HOVS-02S03 | HOVS-02S06 | HOVS-02S07 | HOVS-02S08 | Unit e |
▁سی ن پ و ٹ | 6 | 15 | 25 | 6 | 15 | 25 | A |
پیمائش کی حد | ±19.2 | ±48 | ±80 | ±12 | ±30 | ±50 | A |
آؤٹ پٹ وولٹیج | 2.5±0.625 | 1.65±0.625 | V | ||||
بھری ہوئی مزاحمت | ≥4.7 | kΩ | |||||
بجلی کی سپلائی | +5±0.5 | V | |||||
موجودہ کھپت | <15 | ▁م ا | |||||
صفر آفسیٹ وولٹیج | <±6 | <±4 | ایم وی | ||||
آفسیٹ وولٹیج درجہ حرارت بڑھے | <±0.05 | <±0.04 | mV/℃ | ||||
آؤٹ پٹ وولٹیج درجہ حرارت بڑھے | <±0.5 | <±0.4 | mV/℃ | ||||
لکیریت | 0.5 ( T=25℃) | % | |||||
▁اس ت | 1.0 | % | |||||
جواب | <10 | µS | |||||
موصلیت کا ہپوٹ | 3.0 | kV/منٹ | |||||
موصلیت مزاحمت | ≥500 | MΩ | |||||
-3db بینڈ چوڑائی | DC…1 | kHz | |||||
کام کرنے والے درجہ حرارت کی حد | -40~+85 | ℃ | |||||
اسٹوریج درجہ حرارت کی حد | -50~+125 | ℃ | |||||
▁ ش گ 2
▁ ڈ ل
| HOVS-02S21 | HOVS-02S22 | HOVS-02S23 | HOVS-02S24 | HOVS-02S26 | HOVS-02S27 | HOVS-02S28 | HOVS-02S29 | Unit e |
▁سی ن پ و ٹ | 10 | 15 | 20 | 25 | 10 | 15 | 20 | 25 | A |
پیمائش کی حد | ±10 | ±15 | ±20 | ±25 | ±10 | ±15 | ±20 | ±25 | A |
آؤٹ پٹ وولٹیج | 2.5±2 | 1.65±1.25 | V | ||||||
بھری ہوئی مزاحمت | ≥4.7 | kΩ | |||||||
بجلی کی سپلائی | +5±0.5 | V | |||||||
موجودہ کھپت | <15 | ▁م ا | |||||||
صفر آفسیٹ وولٹیج | <±6 | <±4 | ایم وی | ||||||
آفسیٹ وولٹیج درجہ حرارت بڑھے | <±0.05 | <±0.04 | mV/℃ | ||||||
آؤٹ پٹ وولٹیج درجہ حرارت بڑھے | <±0.5 | <±0.4 | mV/℃ | ||||||
لکیریت | 0.5 ( T=25℃) | % | |||||||
▁اس ت | 1.0 | % | |||||||
جواب | <10 | µS | |||||||
موصلیت کا ہپوٹ | ≥3.0 | kV/منٹ | |||||||
موصلیت مزاحمت | ≥500 | MΩ | |||||||
-3db بینڈ چوڑائی | DC…1 | kHz | |||||||
کام کرنے والے درجہ حرارت کی حد | -40~+85 | ℃ | |||||||
اسٹوریج درجہ حرارت کی حد | -50~+125 | ℃ | |||||||
