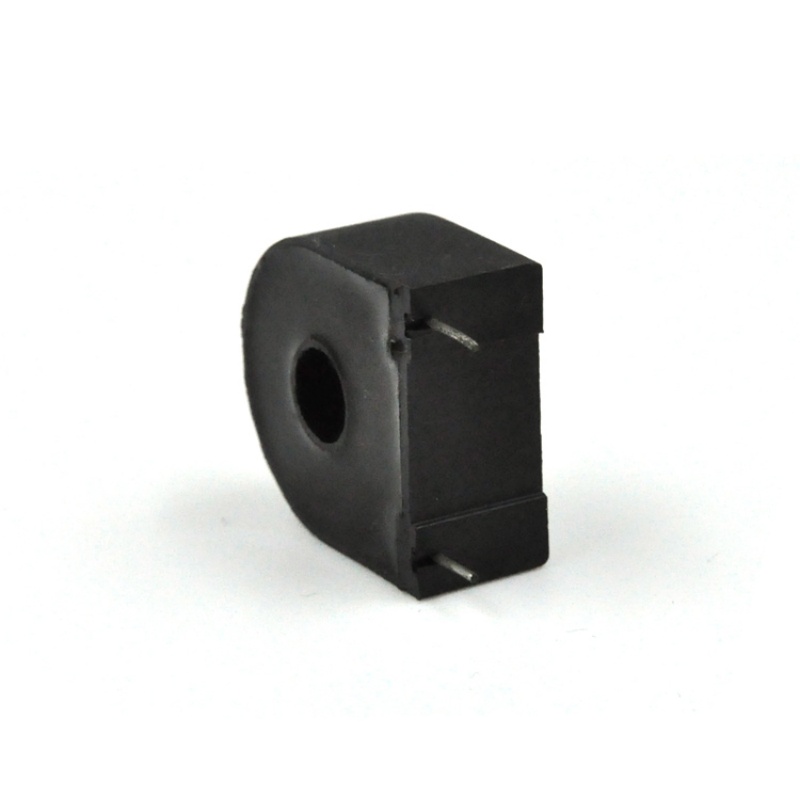

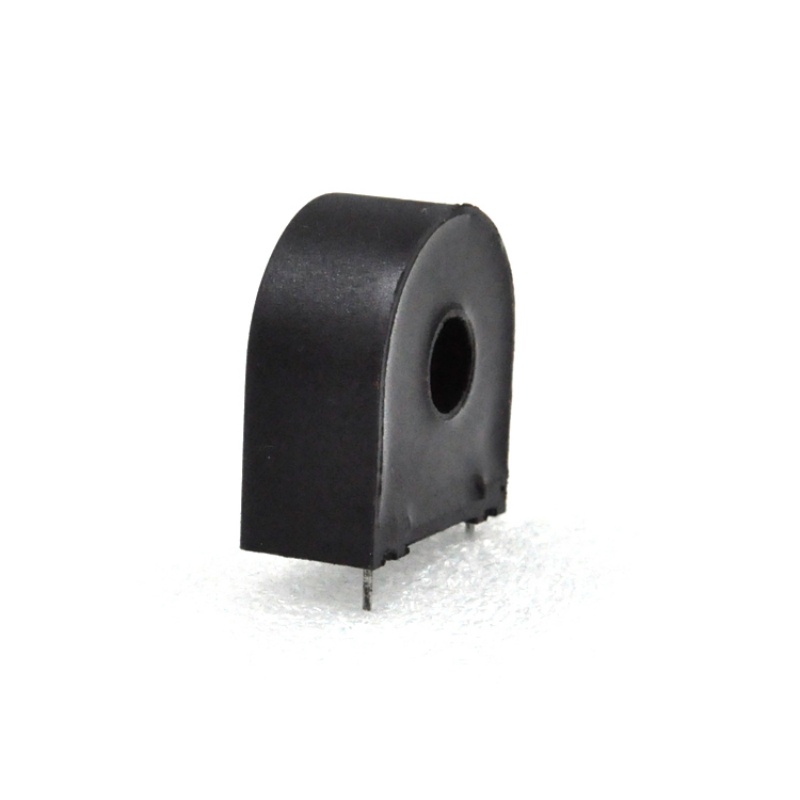

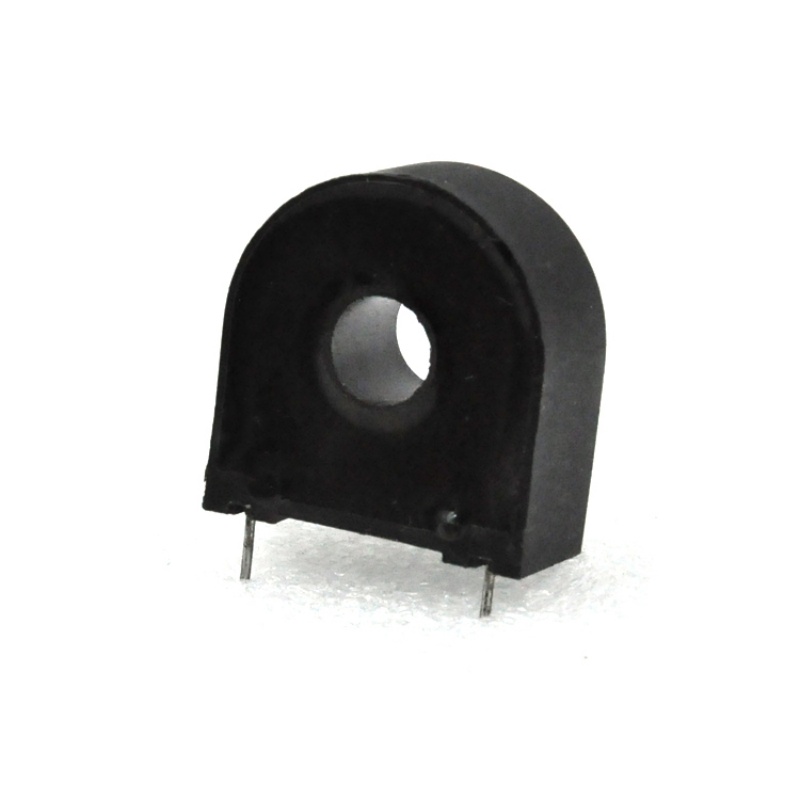

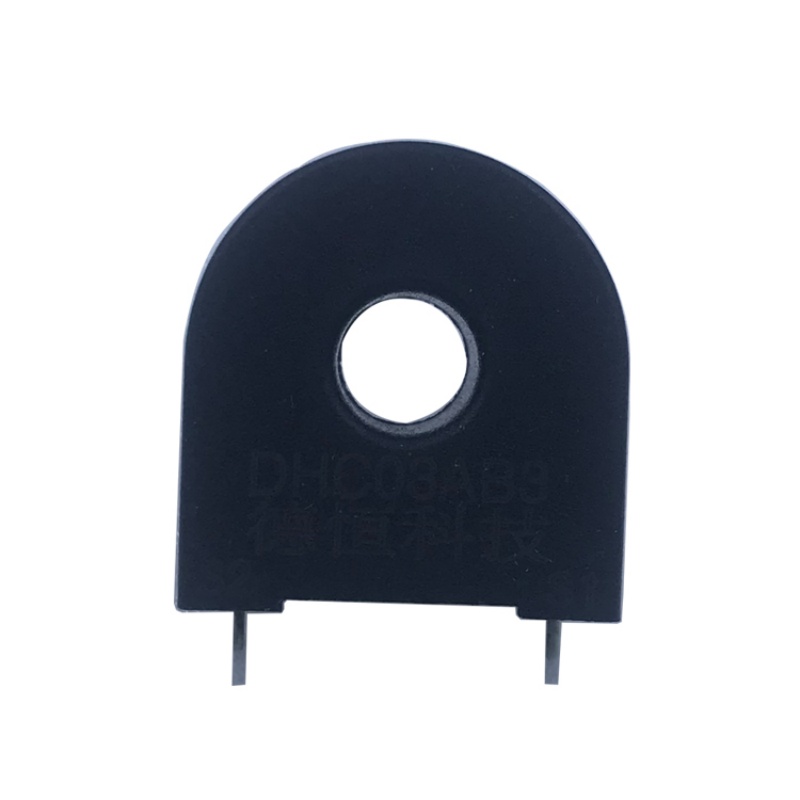

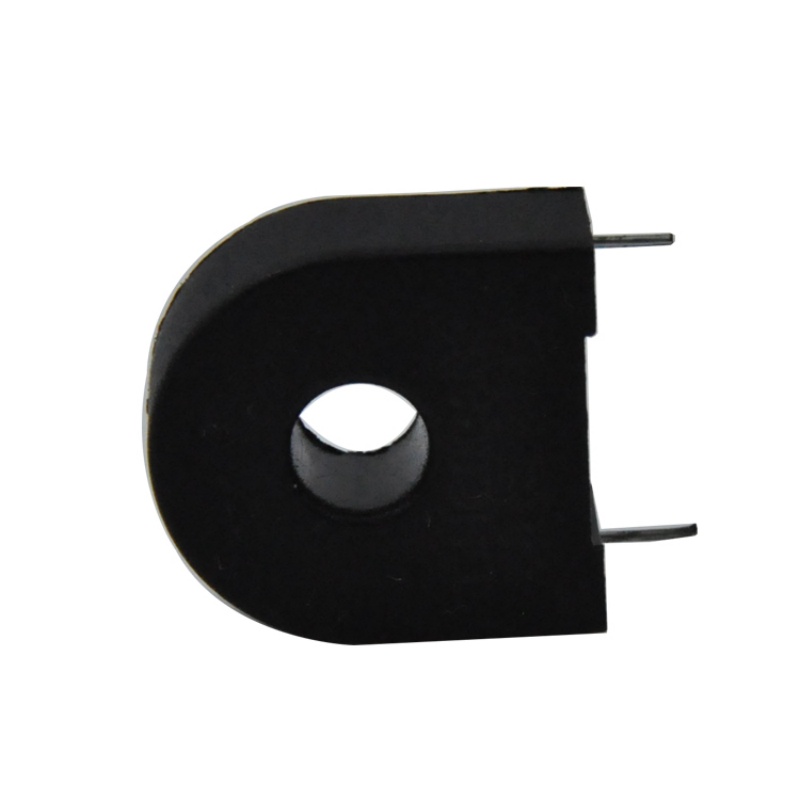

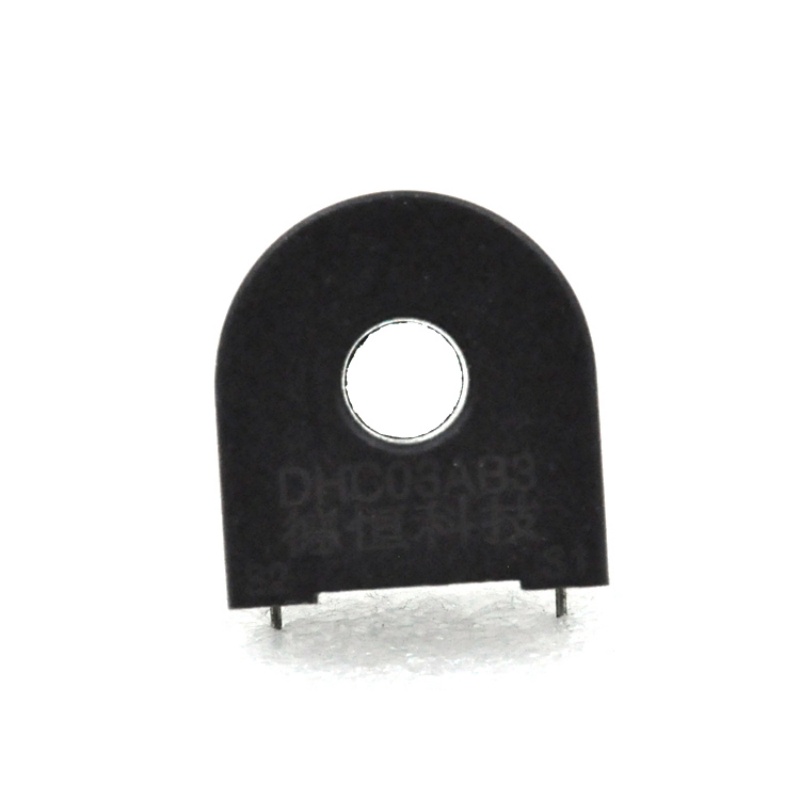

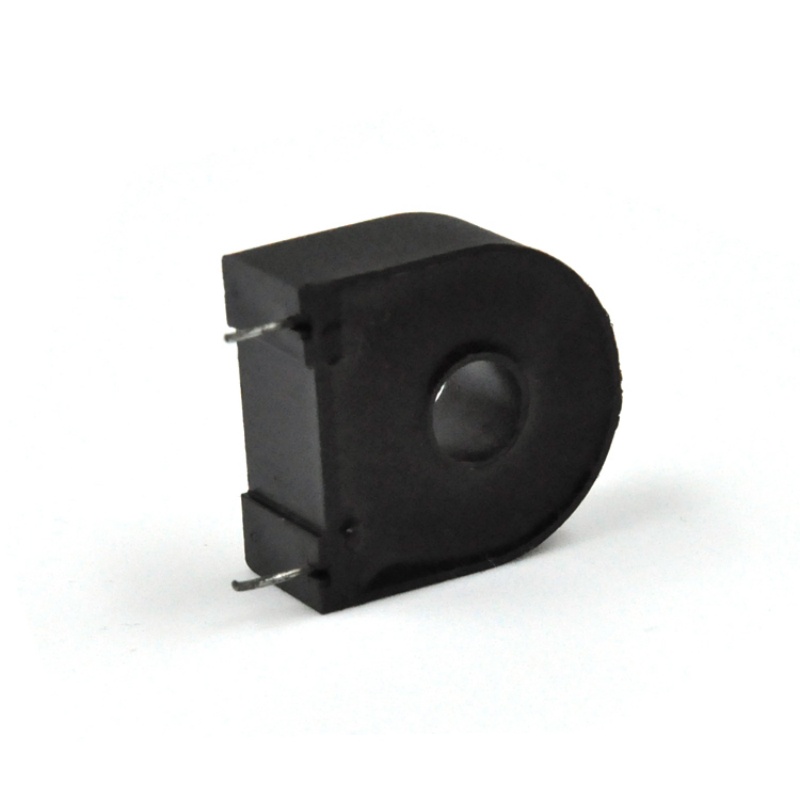

Transformador de corriente serie DHC03A
Característica ：
1. Núcleo de aleación permanente ，
2. Alta precisión, buena linealidad. ；
3. Encapsulado epoxi, seguro y confiable
4. Retardante de llama (UL94-V0),
5. Protección del medio ambiente (UE RoHS).
6. Diseño pequeño y compacto
7. Fácil de montar y soldar
Más opciones
Describir
Norma nacional GB 1208-2006;
Norma industrial jbt 10665-2006.
Temperatura de uso:-25℃-+85℃
Humedad relativa:≤95%
Ámbito de aplicación:
Adecuado para instrumentación, etc., necesidad de convertir corriente grande en
Pequeña corriente para medición precisa, se utiliza para medición de precisión o como protección de seguridad eléctrica.
Notas:
Si la carga conectada al secundario del transformador excede la capacidad nominal, puede resultar en una reducción de la precisión o saturación. Si necesita aumentar la capacidad de carga , podemos ofrecerle un servicio personalizado.
Tamaño
Esquema del circuito
Nota: Este diagrama esquemático muestra el principio básico de funcionamiento del transformador. Podemos diseñar el circuito de muestreo del transformador para el cliente.
Especificación
No | Proyecto | Actuación | ||||||||||
1 | Modelo | DHC03AB1 | DHC03AB2 | DHC03AB3 | DHC03AD1 | DHC03AD2 | DHC03AF2 | |||||
2 | Corriente de entrada nominal | 10A | 20A | 30A | 10A | 20A | 10A | |||||
3 | Corriente de salida nominal | 5 mA | 10 mA | 15 mA | 10 mA | 20 mA | 20 mA | |||||
4 | Permitir sobrecarga múltiple | 2 veces | 1.2veces | 1.2veces | 1.5veces | 1.2veces | 1.2veces | |||||
5 | Relación | 2000:1 | 1000： 1 | 500:1 | ||||||||
6 | Diferencia de proporción | ≤0.1% | ≤0.2% | ≤0.5% | ||||||||
7 | Diferencia de fase | ≤5´ | ≤10´ | ≤30´ | ||||||||
8 | Nivel de precisión | 0.1 | 0.2 | 0.5 | ||||||||
| 9 | Rango lineal | 0 ～200% | 0 ～120% | 0 ～120% | 0 ～150% | 0 ～120% | 0 ～120% | |||||
| 10 | Linealidad | ≤0,1% | ≤0,2% | |||||||||
| 11 | Resistencia de carga | 20 Ω | ||||||||||
| 12 | tensión soportada de aislamiento | 3 kV/2 mA/1 min | ||||||||||
| 13 | rango de frecuencia | 20 ～ 20 kHz ( frecuencia de prueba: 50 Hz) | ||||||||||
| 14 | Temperatura de trabajo | -25 ～85℃ | ||||||||||
| 15 | Temperatura de almacenamiento | -40 ～90℃ | ||||||||||
| 16 | Humedad relativa | ≤95% | ||||||||||
Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto según sus requisitos técnicos y estructurales.
