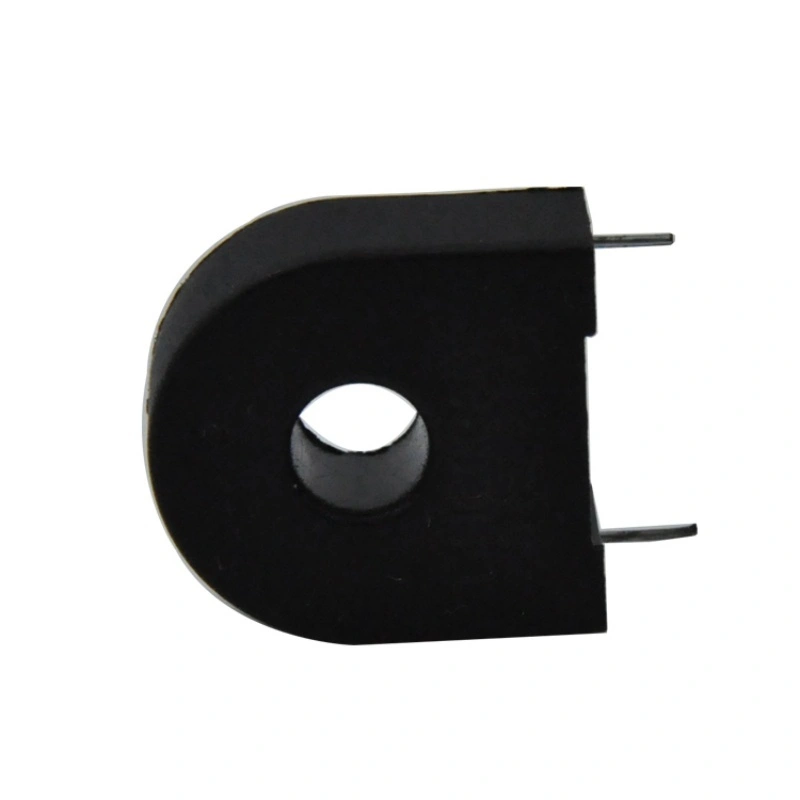

DHC03A سلسلة المحولات الحالية
ميزة ：
1. بيرمالوي الأساسية ，
2. دقة عالية، خطية جيدة ；
3. إيبوكسي بوتينغ، آمن وموثوق
4. مثبطات اللهب (UL94-V0)،
5. حماية البيئة (الاتحاد الأوروبي بنفايات).
6. تصميم صغير الحجم وصغير الحجم
7. سهلة التجميع واللحام
المزيد من الخيارات
يصف
المعيار الوطني GB 1208-2006؛
المعيار الصناعي jbt 10665-2006.
درجة حرارة الاستخدام:-25℃-+85℃
الرطوبة النسبية:≤95%
نطاق التطبيق:
مناسب لأجهزة القياس، وما إلى ذلك، التي تحتاج إلى تحويل تيار كبير إلى
تيار صغير للقياس الدقيق، يستخدم للقياس الدقيق أو كحماية كهربائية للسلامة.
ملحوظات:
إذا تجاوز الحمل المتصل بالملف الثانوي للمحول سعة الحمل المقدرة، فقد يؤدي ذلك إلى انخفاض الدقة أو التشبع. إذا كنت بحاجة إلى زيادة سعة الحمل ، فيمكننا توفير حلول مخصصة.
مقاس
مخطط الدائرة
ملاحظة: هذا المخطط التوضيحي يوضح مبدأ عمل المحول الأساسي. يمكننا تصميم دائرة أخذ العينات الخاصة بالمحول للعميل.
مواصفة
لا | مشروع | أداء | ||||||||||
1 | نموذج | DHC03AB1 | DHC03AB2 | DHC03AB3 | DHC03AD1 | DHC03AD2 | DHC03AF2 | |||||
2 | تيار الإدخال المقنن | 10A | 20A | 30A | 10A | 20A | 10A | |||||
3 | تيار الخرج المقنن | 5 مللي أمبير | 10 مللي أمبير | 15 مللي أمبير | 10 مللي أمبير | 20 مللي أمبير | 20 مللي أمبير | |||||
4 | السماح بتحميل متعدد | مرتين | 1.2أوقات | 1.2أوقات | 1.5أوقات | 1.2أوقات | 1.2أوقات | |||||
5 | نسبة | 2000:1 | 10001 | 500:1 | ||||||||
6 | فرق النسبة | ≤0.1% | ≤0.2% | ≤0.5% | ||||||||
7 | فرق الطور | ≤5´ | ≤10´ | ≤30´ | ||||||||
8 | مستوى الدقة | 0.1 | 0.2 | 0.5 | ||||||||
| 9 | المدى الخطي | 0 ～200% | 0 ～120% | 0 ～120% | 0 ～150% | 0 ～120% | 0 ～120% | |||||
| 10 | الخطية | ≤0.1% | ≤0.2% | |||||||||
| 11 | مقاومة الحمل | 20 أوم | ||||||||||
| 12 | جهد تحمل العزل | 3 كيلو فولت / 2 مللي أمبير / دقيقة واحدة | ||||||||||
| 13 | نطاق التردد | 20 ～ 20 كيلو هرتز ( تردد الاختبار: 50 هرتز) | ||||||||||
| 14 | درجة حرارة التشغيل | -25 ～85℃ | ||||||||||
| 15 | درجة حرارة التخزين | -40 ～90℃ | ||||||||||
| 16 | الرطوبة النسبية | ≤95% | ||||||||||
ملاحظة: إذا لم يكن هناك منتج مناسب لاستخدامك في الجدول أعلاه، فيمكننا تصميم المنتج وفقًا لمتطلباتك الفنية والهيكلية.
