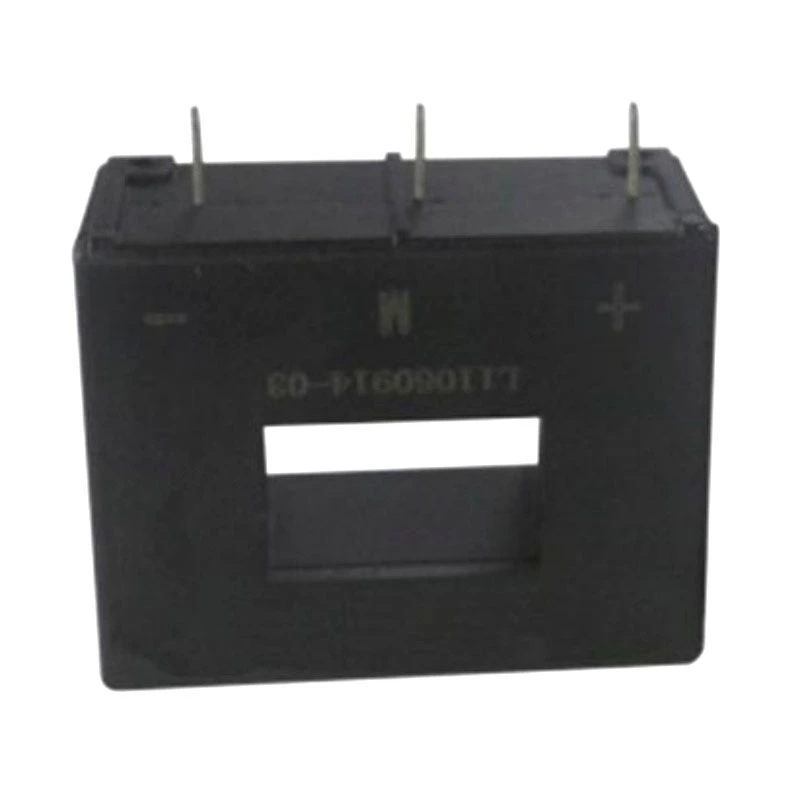

Cảm biến dòng điện Hall dòng HCCD-13S
INTRODUCTIONS：
Cảm biến dòng điện hiệu ứng Hall
Dòng điện đầu vào định mức: 25-100A AC DC
Dòng điện đầu ra định mức: 25-50mA
Nguồn điện: ±12V～±15V
Loại chân cắm, lắp đặt PCB
Đây là loại cảm biến dòng điện Hall mới, có thể dùng để đo dòng điện.
tín hiệu bao gồm DC, AC, tần số cao, xung và nhiều tín hiệu không đều khác. dạng sóng
Nhiều Sự Lựa Chọn
Mô tả
Thiết kế nhỏ gọn và nhẹ, mạch in dạng chân cắm dễ lắp đặt.
Thuận lợi :
Độ chính xác cao và độ tuyến tính tốt ;
Độ lệch và độ trôi khuếch đại thấp.
Tổn hao chèn thấp, khả năng chịu quá tải tốt.
Dải tần rộng, phản hồi nhanh.
Ứng dụng :
Bộ nguồn chuyển mạch UPS
Hệ thống điều khiển tần số biến tần
Robot Giám sát lưới điện
Kích cỡ
Sơ đồ mạch điện
Lưu ý: Sơ đồ này thể hiện nguyên lý hoạt động cơ bản của máy biến áp. Chúng tôi có thể thiết kế mạch lấy mẫu máy biến áp theo yêu cầu của khách hàng.
Sơ đồ mạch điện :
Thông số kỹ thuật
Người mẫu PARAMETERS | HCCD-13S01 | HCCD-13S02 | HCCD-13S03 | HCCD-13S04 | Đơn vị |
| Dòng điện đầu vào | 50 | 100 | 125 | 200 | MỘT |
| Phạm vi đo | 150 | 300 | 375 | 600 | MỘT |
| Tỷ lệ hiện tại | 1:1000 | 1:2000 | 1:1000 | 1:2000 | |
| Dòng điện đầu ra | 50 | 50 | 125 | 100 | mA |
| Điện trở tải | ≤30 | ≤45 | ≤30 | ≤45 | Ω |
| Điện áp nguồn | ±12 ~ ±15 | V | |||
| Mức tiêu thụ hiện tại | 12+Is | mA | |||
| Điện áp bù bằng không | ＜±0.2 | mA | |||
| Độ lệch điện áp trôi theo nhiệt độ | <±0,01 | mA/℃ | |||
| Tính tuyến tính | 0.1 ( T=25℃) | % | |||
| Sự chính xác | 0.5 | % | |||
| Phản ứng | <1 | µS | |||
| Cách điện hipot | 3.0 | kV/phút | |||
| Băng thông -3dB | DC…100 | kHz | |||
| Phạm vi nhiệt độ hoạt động | -40~+85 | ℃ | |||
| Phạm vi nhiệt độ bảo quản | -55~+125 | ℃ | |||
| Tiêu chuẩn | EN50178：1997 | ||||
Lưu ý: Nếu không có sản phẩm nào phù hợp với nhu cầu của bạn trong bảng trên, chúng tôi có thể sản xuất sản phẩm theo yêu cầu kỹ thuật và cấu trúc của bạn.
Để biết thêm thông tin về sản phẩm của chúng tôi, chào mừng bạn liên hệ với chúng tôi bất cứ lúc nào!
