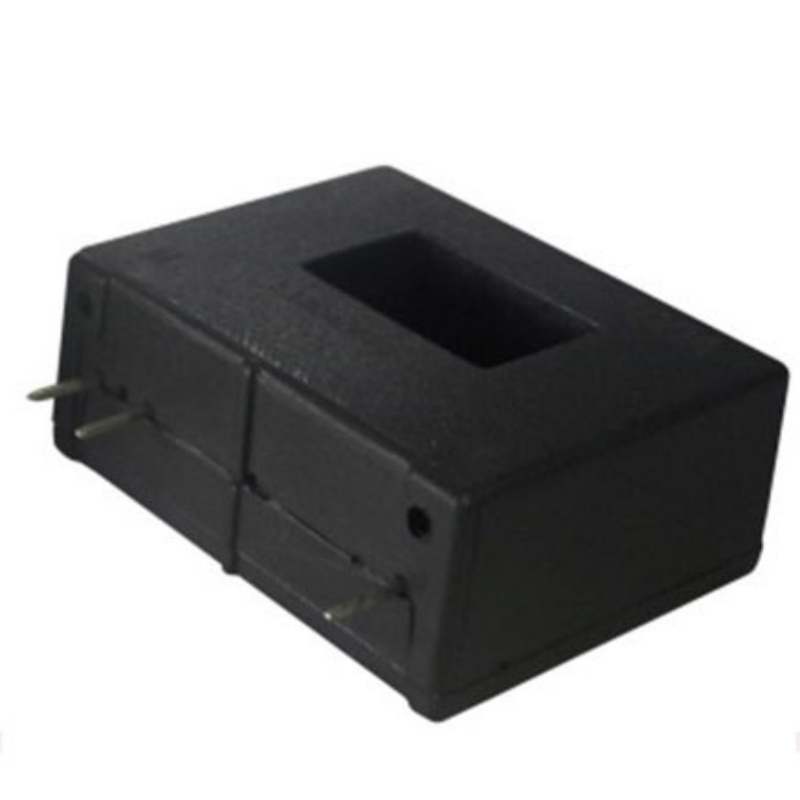

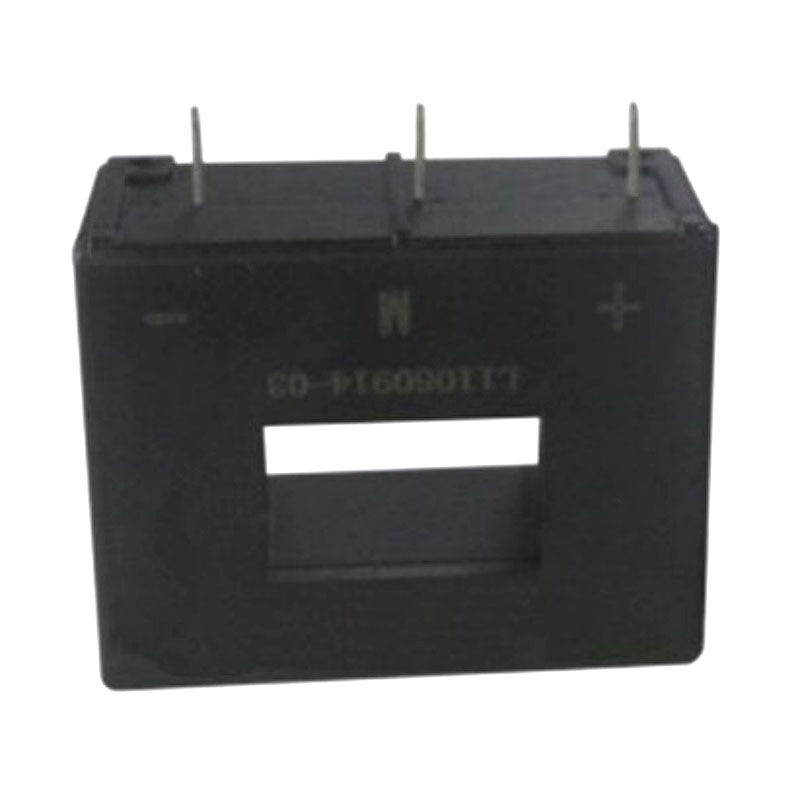

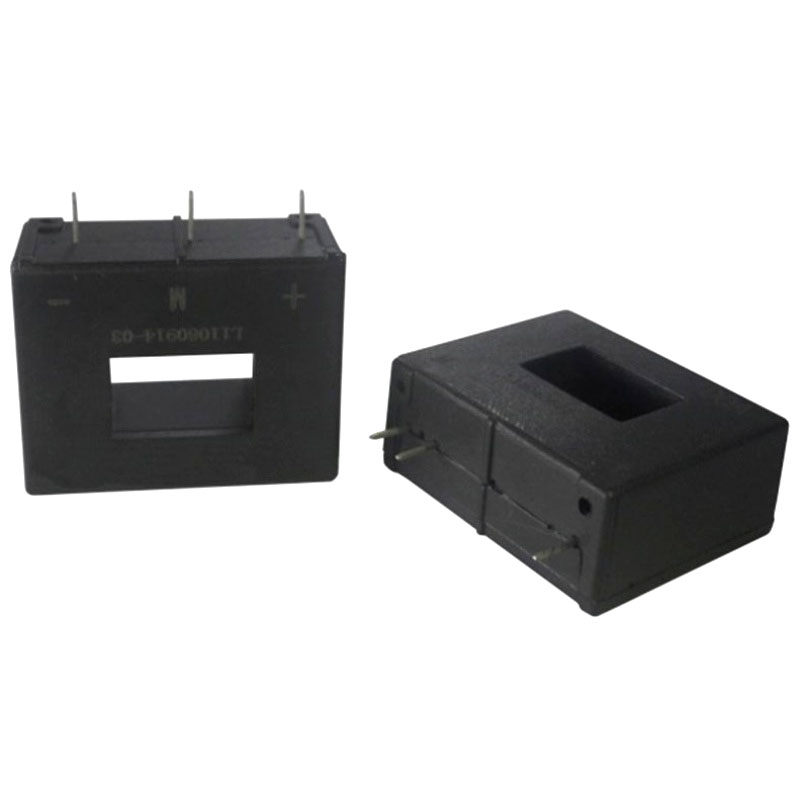

HCCD-13S Serisi Hall Akım Sensörü
INTRODUCTIONS:
Hall Etkili Akım Sensörü
Nominal giriş akımı: 25-100A AC DC
Nominal çıkış akımı: 25-50mA
Güç kaynağı: ±12V～±15V
PIN tipi, PCB kurulumu
Bu yeni tip bir Hall akım sensörüdür ve akımları ölçmek için kullanılabilir.
DC, AC, yüksek frekans, darbeler ve çeşitli düzensiz sinyaller dahil olmak üzere sinyaller dalga biçimleri
Daha fazla seçenek
Betimlemek
Kompakt ve hafif, pim tipi kolay kurulumlu PCB
Avantajlar :
Yüksek hassasiyet ve iyi doğrusallık ;
Düşük ofset ve kazanç kayması.
Düşük takma kaybı, iyi aşırı yük kapasitesi.
Geniş frekans aralığı, hızlı tepki.
Uygulamalar :
UPS Anahtarlamalı güç kaynağı
İnverter Frekans kontrol sistemi
Robot Şebeke izleme
Boyut
Devre şeması
Not: Bu şematik diyagram, transformatörün temel çalışma prensibini göstermektedir. Müşteri için transformatör örnekleme devresini tasarlayabiliriz.
Elektrik şeması :
Özellikler
Model PARAMETERS | HCCD-13S01 | HCCD-13S02 | HCCD-13S03 | HCCD-13S04 | Birim |
| Giriş akımı | 50 | 100 | 125 | 200 | A |
| Ölçüm aralığı | 150 | 300 | 375 | 600 | A |
| Cari Oran | 1:1000 | 1:2000 | 1:1000 | 1:2000 | |
| Çıkış Akımı | 50 | 50 | 125 | 100 | mA |
| Yük direnci | ≤30 | ≤45 | ≤30 | ≤45 | Ω |
| Besleme gerilimi | ±12 ～ ±15 | V | |||
| Mevcut tüketim | 12+ | mA | |||
| Sıfır ofset voltajı | <±0.2 | mA | |||
| Ofset voltaj sıcaklık kayması | <±0,01 | mA/℃ | |||
| Doğrusallık | 0.1 ( T=25℃) | % | |||
| Kesinlik | 0.5 | % | |||
| Cevap | <1 | µS | |||
| Yalıtım hipot | 3.0 | kV/dak. | |||
| -3db bant genişliği | DC…100 | kHz | |||
| Çalışma sıcaklığı aralığı | -40~+85 | ℃ | |||
| Depolama sıcaklık aralığı | -55~+125 | ℃ | |||
| Standart | EN50178:1997 | ||||
Not: Yukarıdaki tabloda kullanımınıza uygun bir ürün bulunmuyorsa, teknik ve yapısal gereksinimlerinize göre ürünü özel olarak üretebiliriz.
