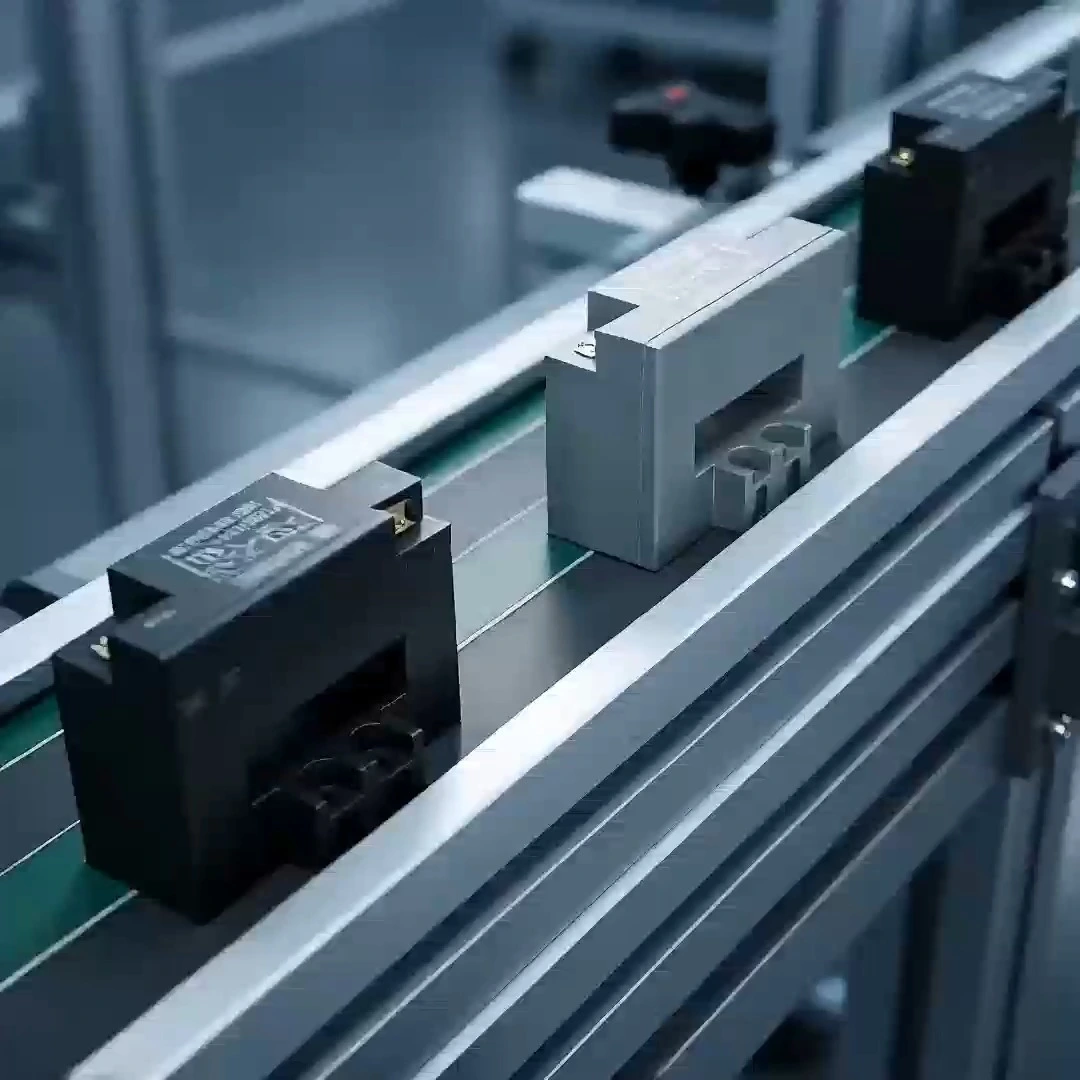

Cảm biến dòng điện Hall dòng HOVD-53S (Nguồn điện kép)
INTRODUCTIONS：
Đây là dòng cảm biến dòng điện Hall mới được phát triển, có thể được sử dụng để phát hiện
Dòng điện một chiều (DC), dòng điện xoay chiều (AC), dòng điện tần số cao, dòng điện xung cũng như nhiều dạng sóng không đều khác nhau.
Cách ly sơ cấp và thứ cấp, áp suất và an toàn.
Áp dụng cho hệ thống nguồn kép ± 12V hoặc ± 15V.
Nhiều Sự Lựa Chọn
FEATURES ：
Phát hiện dòng điện đa dải
Dễ dàng lắp đặt và sửa chữa.
Tuân thủ tiêu chuẩn UL94-V0.
Tuân thủ các yêu cầu về môi trường của RoHS.
ADVANTAGES ：
Độ chính xác cao và tính tuyến tính tốt.
Suy hao chèn thấp , khả năng chống nhiễu mạnh.
Phản hồi nhanh , độ lệch và độ trôi khuếch đại thấp.
Khả năng chịu quá tải tốt , dải tần rộng.
APPLICATIONS ：
Thiết bị trạm gốc thông tin liên lạc
Thiết bị năng lượng mới
Nguồn điện máy hàn
Nguồn cấp điện cho truyền thông
Bộ nguồn chuyển mạch (SMPS)
Biến tần PV
Nguồn cung cấp điện lưu trữ năng lượng E
Vận tải đường sắt
Đo lường công nghiệp
Điều khiển nguồn
Kích cỡ
Sơ đồ mạch điện
Kết nối :
Hướng dẫn sử dụng:
1. Hãy đấu nối dòng điện theo hướng hiệu chỉnh của sơ đồ mạch, chú ý đến chiều thuận và chiều nghịch của dòng điện.
2. Nối các dây dẫn theo đúng vị trí các chân chức năng được đánh dấu trong sơ đồ cấu trúc.
Thông số kỹ thuật
| HOVD-53S51 | HOVD-53S52 | HOVD-53S53 | HOVD-53S54 | HOVD-53S55 | HOVD-53S56 | HOVD-53S57 | Đơn vị |
| Dòng điện đầu vào định mức | 200 | 400 | 600 | 800 | 1000 | 1500 | 2000 | MỘT |
| Phạm vi dòng điện thử nghiệm | ±400 | ±800 | ±1200 | ±1600 | ±2000 | ±2500 | ±3000 | MỘT |
| Điện áp đầu ra định mức | 4 (T=25℃) | V | ||||||
| Điện trở tải | ≥10 | kΩ | ||||||
| Điện áp nguồn | ±12~±15(5% () | V | ||||||
| Tổn thất hiện tại | ≤20 | mA | ||||||
| Điện áp bù bằng không | ≤±30 ( T=25℃) | mV | ||||||
| Điện áp bù từ tính | ≤±35 ( T=25℃) | mV | ||||||
| Độ lệch điện áp trôi theo nhiệt độ | ≤±2mV/℃ （ I P =0 T=-10~+70℃ ） | mV | ||||||
| Tính tuyến tính | ≤0.5 ( T=25℃) | % | ||||||
| Độ chính xác tổng thể | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||||
| Thời gian phản hồi | <5 | µS | ||||||
| điện áp cách điện | 3.0 | kV/phút | ||||||
| Băng thông -3dB | DC…20 | kHz | ||||||
| Nhiệt độ làm việc | -25~+85 | ℃ | ||||||
| Nhiệt độ bảo quản | -40~+90 | ℃ | ||||||
Lưu ý: Nếu không có sản phẩm nào phù hợp với nhu cầu của bạn trong bảng trên, chúng tôi có thể sản xuất sản phẩm theo yêu cầu kỹ thuật và cấu trúc của bạn.
Để biết thêm thông tin về sản phẩm của chúng tôi, chào mừng bạn liên hệ với chúng tôi bất cứ lúc nào!
