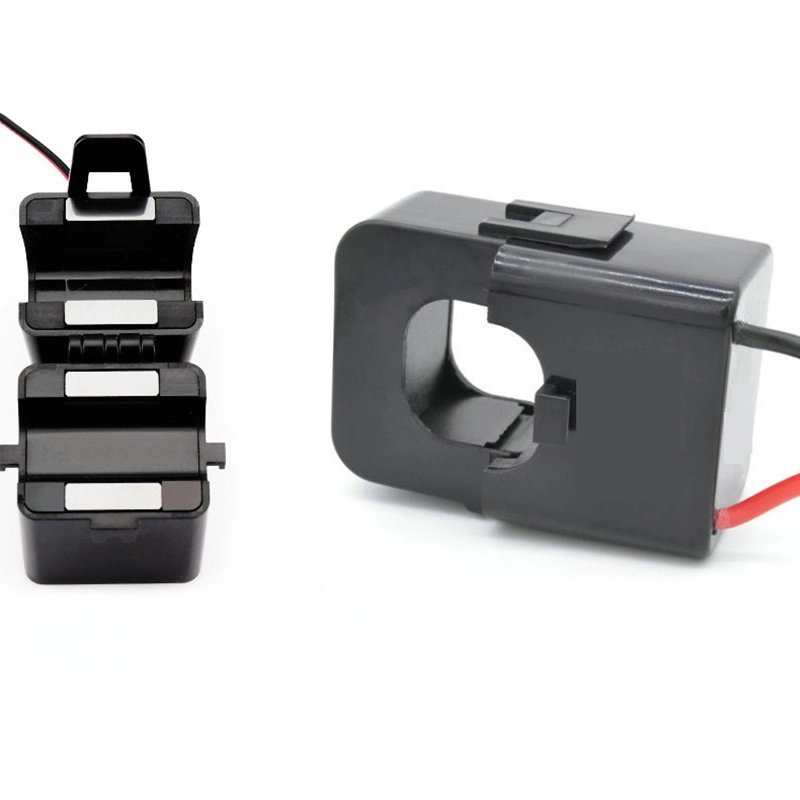

หม้อแปลงกระแสไฟแยกแกน AC
กระแสไฟเข้าที่ได้รับการจัดอันดับ: AC100-400A
อัตราส่วน: 40: 1 / 2000:1 / 4000:1
ขนาดรู: 24.0มม.
คุณสมบัติ:
หม้อแปลงกระแสแบบวงเปิด
การติดตั้ง: เดินสายต่อเนื่องไม่มีไฟฟ้าดับ
มีความแม่นยำสูงและเป็นเส้นตรงที่ดี
สารหน่วงไฟ (ตรงตาม UL94-V0)
การคุ้มครองสิ่งแวดล้อม (เป็นไปตาม RoHS)
น้ำหนักและขนาดเล็ก
ทางเลือกเพิ่มเติม
อธิบาย
มาตรฐานจีน: GB1208-2006;
มาตรฐานอุตสาหกรรม: JBT 10665-2006。
แอปพลิเคชัน:
เหมาะสำหรับการปรับเปลี่ยนสายไฟที่มีอยู่และจำเป็นต้องแปลงกระแสไฟฟ้าขนาดใหญ่เป็นกระแสไฟฟ้าขนาดเล็กเพื่อการวัดที่แม่นยำหรือเพื่อเป็นการป้องกันความปลอดภัยทางไฟฟ้า
หมายเหตุ: โหลดกระแสหลักและโหลดรองที่เชื่อมต่อกับหม้อแปลงไฟฟ้าจะต้องไม่เกินความจุที่กำหนด อาจทำให้ความแม่นยำหรือความอิ่มตัวลดลง
ขนาด
แผนผังวงจร
กระดาษโน๊ต: แผนผังนี้เป็นหลักการทำงานพื้นฐานของหม้อแปลงไฟฟ้า เราสามารถออกแบบวงจรสุ่มตัวอย่างหม้อแปลงให้กับลูกค้าได้
ข้อมูลจำเพาะ (กระแสไฟขาออก: mA)
โครงการ | ประสิทธิภาพ | ||
โมเดล | DHC03JF2 | DHC03JD2 | DHC03JD3 |
จัดอันดับกระแสอินพุต | 100A | 200A | 400A |
จัดอันดับกระแสไฟขาออก | 50Ma ค่ะคุณลูกค้า | 50Ma ค่ะคุณลูกค้า | 100Ma ค่ะคุณลูกค้า |
อนุญาตให้โอเวอร์โหลดหลายรายการ | 1.2倍 | ||
อัตราส่วน | 2000:1 | 4000:1 | |
ความแตกต่างอัตราส่วน | ≤0.5% | ≤0.2% | |
ความแตกต่างของเฟส | ≤60´ | ≤30´ | |
ระดับความแม่นยำ | 0.5 | 0.2 | |
ช่วงเชิงเส้น | 0~120% | ||
ความเป็นเชิงเส้น | ≤0.2% | ≤0.1% | |
ความต้านทานโหลด | ≤20Ω | ||
การแยกทนต่อแรงดันไฟฟ้า | 4kV/2mA/1 นาที | ||
ช่วงความถี่ | 50/60เฮิรตซ์ | ||
อุณหภูมิในการทำงาน | -25~85℃ | ||
อุณหภูมิในการจัดเก็บ | -40~90℃ | ||
ความชื้นสัมพัทธ์ | ≤95% |
หมายเหตุ: หากไม่มีผลิตภัณฑ์ที่เหมาะกับการใช้งานของคุณในตารางด้านบน เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการทางเทคนิคและโครงสร้างของคุณได้
ข้อมูลจำเพาะ (กระแสไฟขาออก: 5A หรือ 1A)
โครงการ | ประสิทธิภาพ | ||
โมเดล | DHC03JGA | DHC03JGB | DHC03JGC |
จัดอันดับกระแสอินพุต | 200A | 300A | 400A |
จัดอันดับกระแสไฟขาออก | 5A | 5A | 5A |
อนุญาตให้โอเวอร์โหลดหลายรายการ | 1.2 ครั้ง | ||
อัตราส่วน | 40:1 | 60:1 | 80:1 |
ความแตกต่างอัตราส่วน | ≤1.0% | ||
ความแตกต่างของเฟส | ≤180´ | ≤90´ | |
ระดับความแม่นยำ | 1.0 | ||
ช่วงเชิงเส้น | 0~120% | ||
ความเป็นเชิงเส้น | ≤0.5% | ||
ความต้านทานโหลด | 2.5VA | ||
การแยกทนต่อแรงดันไฟฟ้า | 3kV/2mA/1 นาที | ||
ช่วงความถี่ | 50/60เฮิรตซ์ | ||
อุณหภูมิในการทำงาน | -25~85℃ | ||
อุณหภูมิในการจัดเก็บ | -40~90℃ | ||
ความชื้นสัมพัทธ์ | ≤95% |
กระดาษโน๊ต:
1. สามารถส่งสัญญาณแรงดันเอาต์พุตสำหรับการดำเนินการสุ่มตัวอย่างของลูกค้าได้
2. รองรับการปรับแต่ง
3. ลวดตะกั่วที่มีความยาวรองรับการปรับแต่งด้วยขั้วต่อ
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา ยินดีต้อนรับ ติดต่อเราได้ตลอดเวลา!
