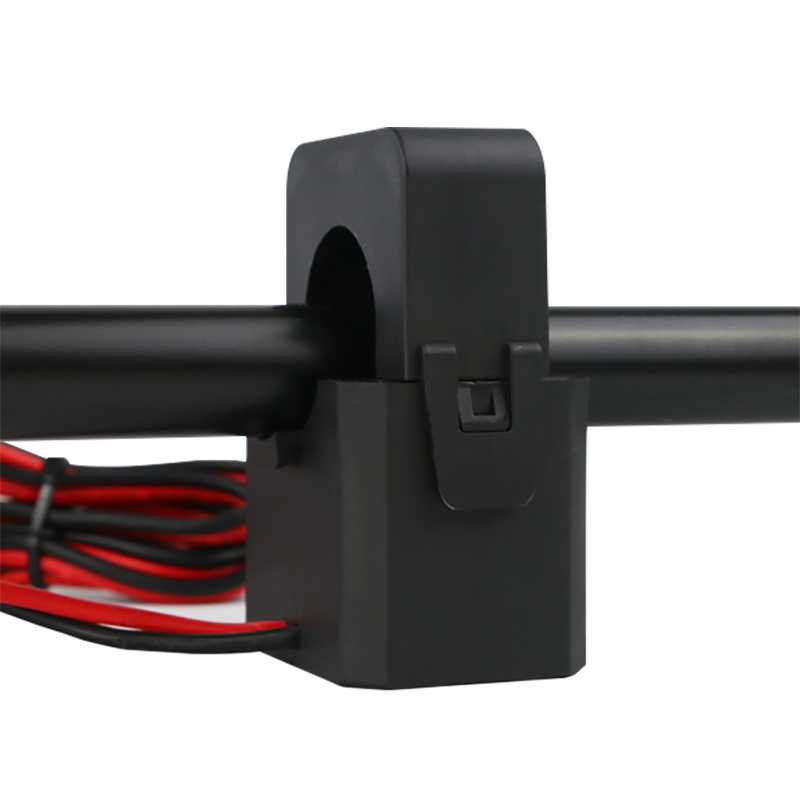

Transformador atual DHC03J da elevada precisão do transformador atual do núcleo rachado

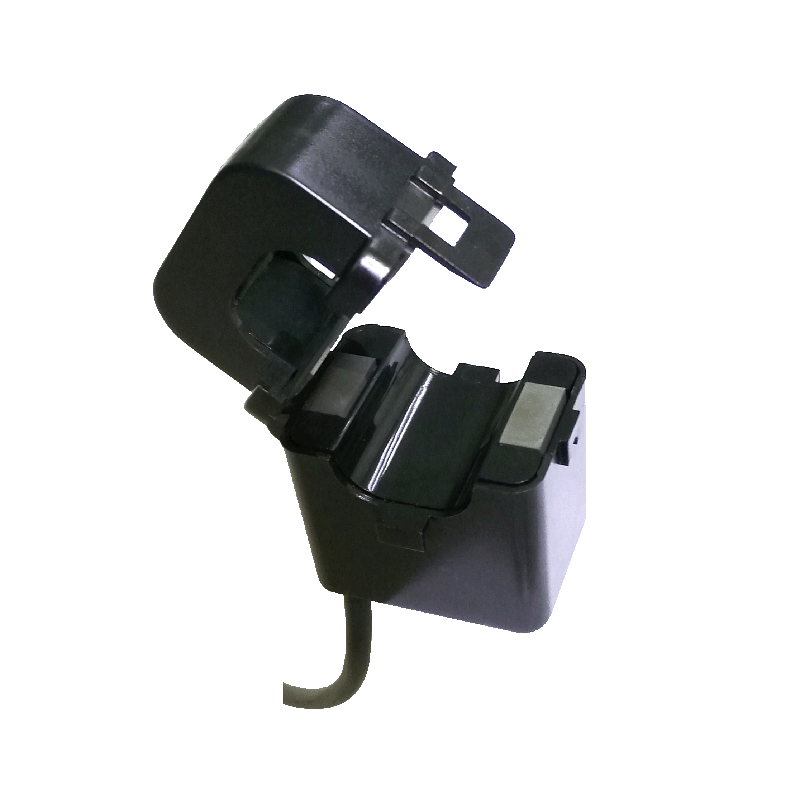

Transformador de corrente de núcleo dividido CA
Corrente de entrada nominal: AC100-400A
Razão: 40: 1 / 2000:1 / 4000:1
Tamanho do furo: 24.0milímetros
Recurso:
Transformador de corrente de malha aberta

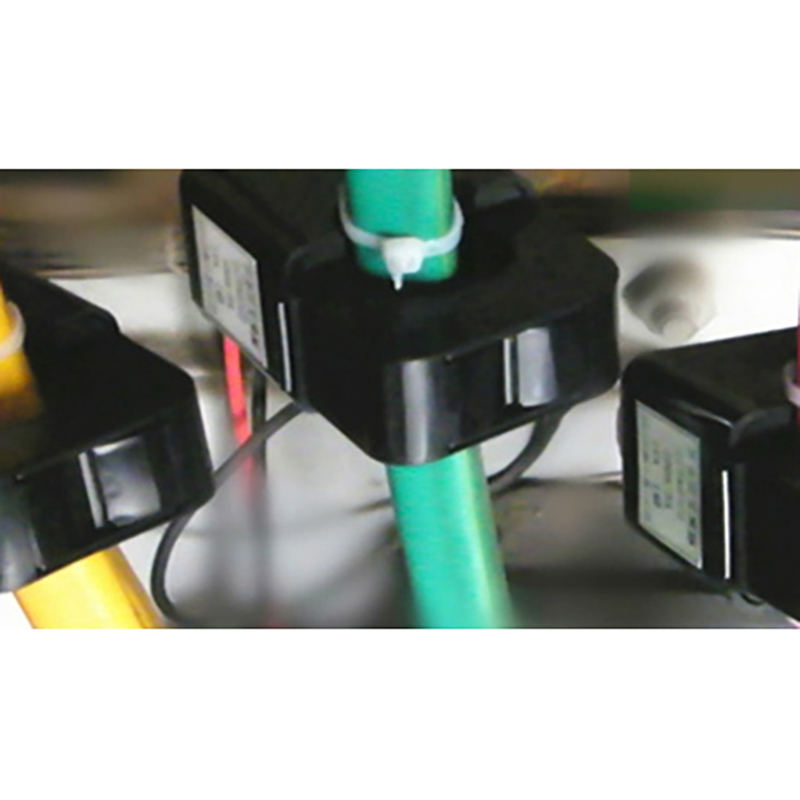

Instalação: Linha contínua, sem falha de energia
Alta precisão e boa linearidade
Retardante de chama (atender ao UL94-V0)
Proteção ambiental (atender a RoHS)
Peso e tamanho pequenos
Mais escolhas
Descrever
Padrão chinês: GB1208-2006；
Padrão da indústria: JBT 10665-2006。
Aplicativo:
Indicado para modificações em linhas existentes e para a necessidade de converter correntes altas em correntes baixas para medições precisas ou como proteção de segurança elétrica.
Observações: A corrente primária e a carga secundária conectadas ao transformador não devem exceder a capacidade nominal, pois isso pode causar redução da precisão ou saturação.
Tamanho
Diagrama esquemático do circuito
Nota: Este diagrama esquemático representa o princípio básico de funcionamento do transformador. Podemos projetar o circuito de amostragem do transformador para o cliente.
Especificação (Corrente de saída: mA)
Projeto | Desempenho | ||
Modelo | DHC03JF2 | DHC03JD2 | DHC03JD3 |
Corrente de entrada nominal | 100A | 200A | 400A |
Corrente de saída nominal | 50mA | 50mA | 100mA |
Permitir sobrecarga múltipla | 1.2倍 | ||
Razão | 2000:1 | 4000:1 | |
diferença de proporção | ≤0.5% | ≤0.2% | |
diferença de fase | ≤60´ | ≤30´ | |
Nível de precisão | 0.5 | 0.2 | |
Faixa linear | 0～120% | ||
Linearidade | ≤0.2% | ≤0.1% | |
Resistência de carga | ≤20Ω | ||
tensão suportável de isolamento | 4kV/2mA/1min | ||
faixa de frequência | 50/60Hz | ||
Temperatura de trabalho | -25～85℃ | ||
Temperatura de armazenamento | -40～90℃ | ||
Umidade relativa | ≤95% | ||
Nota: Caso não encontre um produto adequado à sua utilização na tabela acima, podemos personalizar o produto de acordo com os seus requisitos técnicos e estruturais.
Especificação (Corrente de saída: 5A ou 1A)
Projeto | Desempenho | ||
Modelo | DHC03JGA | DHC03JGB | DHC03JGC |
Corrente de entrada nominal | 200A | 300A | 400A |
Corrente de saída nominal | 5A | 5A | 5A |
Permitir sobrecarga múltipla | 1,2 vezes | ||
Razão | 40:1 | 60:1 | 80:1 |
diferença de proporção | ≤1.0% | ||
diferença de fase | ≤180´ | ≤90´ | |
Nível de precisão | 1.0 | ||
Faixa linear | 0～120% | ||
Linearidade | ≤0.5% | ||
Resistência de carga | 2.5VA | ||
tensão suportável de isolamento | 3kV/2mA/1min | ||
faixa de frequência | 50/60Hz | ||
Temperatura de trabalho | -25～85℃ | ||
Temperatura de armazenamento | -40～90℃ | ||
Umidade relativa | ≤95% | ||
Observação:
1. Pode emitir sinal de tensão para operação de amostragem do cliente.
2. Suporte para personalização
3. O fio condutor em comprimento suporta personalização com terminal.
