Siamo produttori professionali di trasformatori di corrente personalizzati, sensori di corrente e caricabatterie portatili per veicoli elettrici.

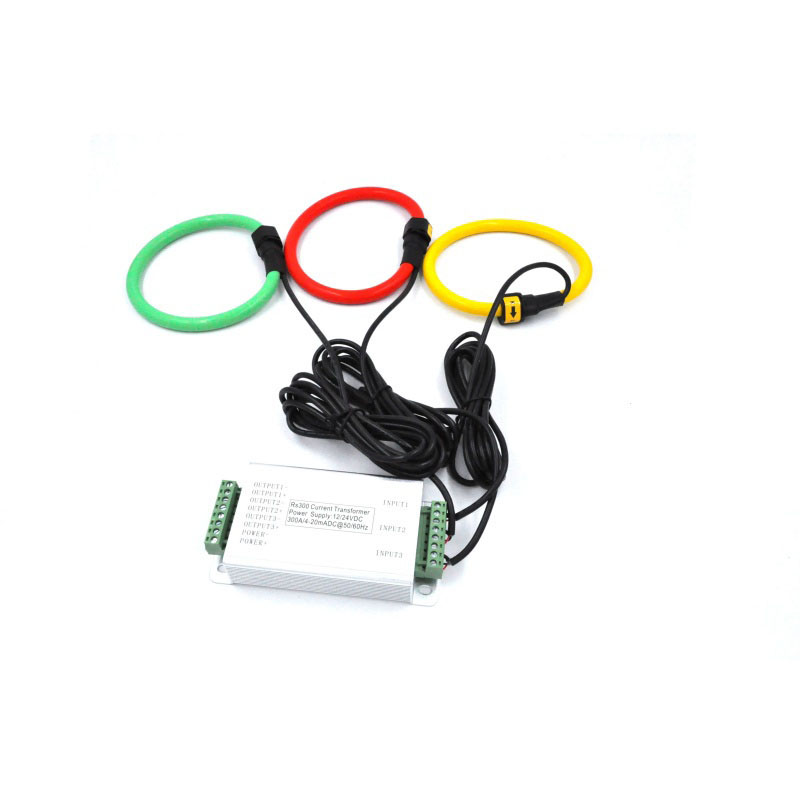

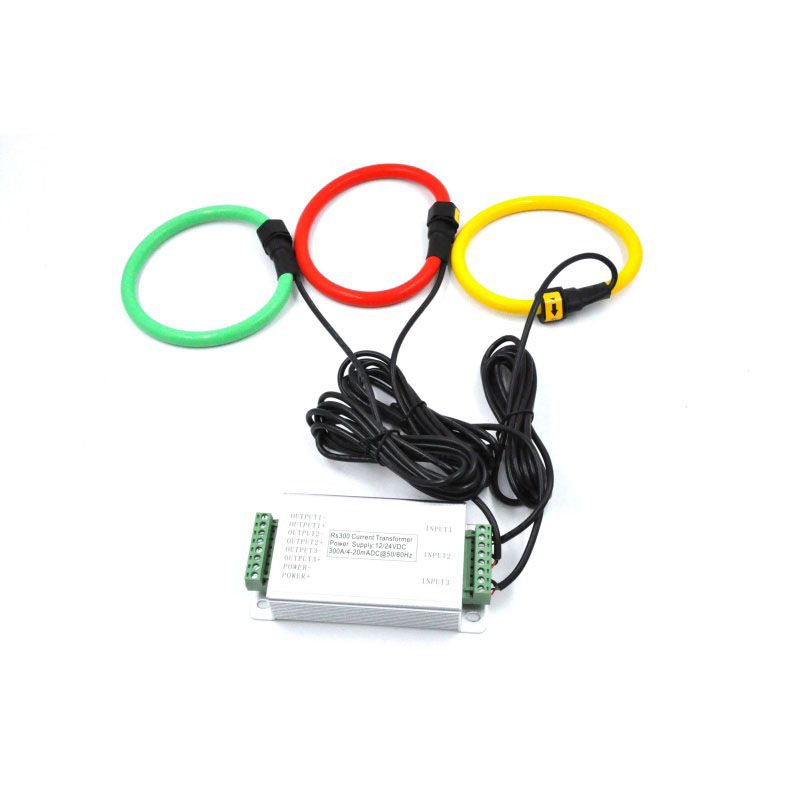

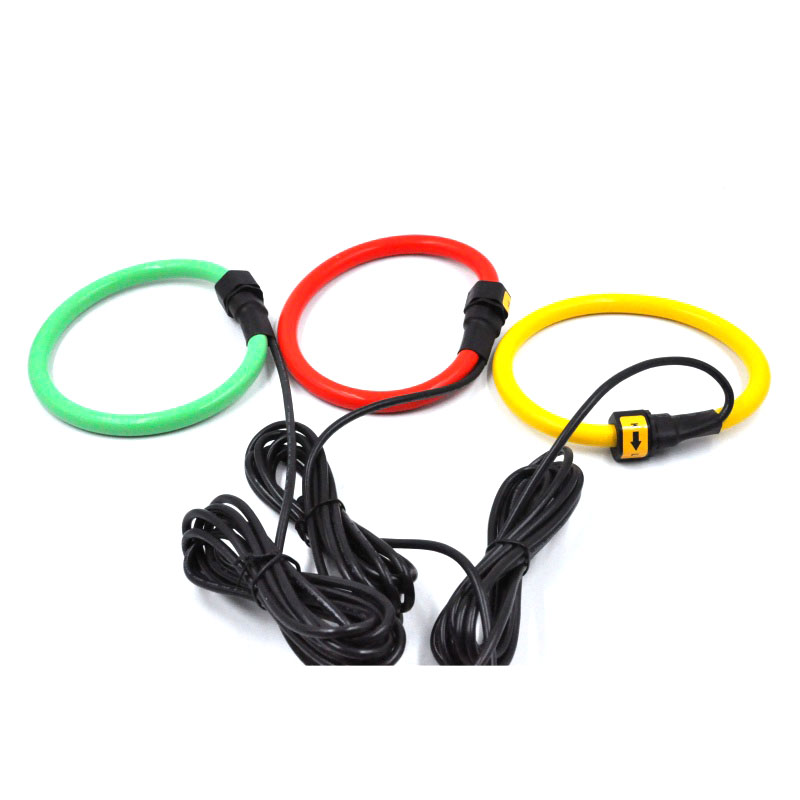

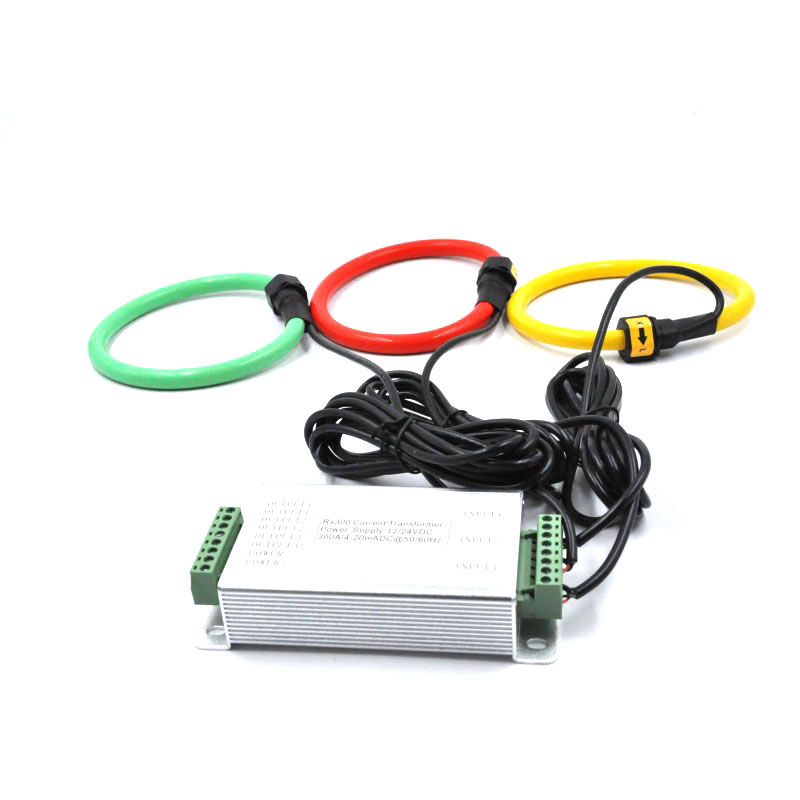

tre Rogowski coli con integratore
Nome del prodotto: sensore Roche trifase
Intervallo di corrente di misurazione: 10A~100kA
Gamma di frequenza: 10-10kHz
Gamma di uscita dell'integratore: 0,1 V ~ 5 V CA opzionale
Tensione di alimentazione: 9~24V
Precisione: ≤ 1,0%
Più scelte
Descrivere
Integratore di bobine Ro gowski , può realmente ripristinare la corrente di ingresso e allo stesso tempo ha un certo effetto di filtraggio e amplificazione. Affinché il viaggio dell'onda sia più fluido e pratico, ha le caratteristiche di un ampio intervallo di misurazione, elevata precisione, regolazione affidabile della tensione e larghezza di banda della frequenza di risposta. Ampiamente utilizzato in metallurgia, galvanica, saldatura, regolazione della velocità di conversione di frequenza e altri campi
Misurare
Schema del circuito
Nota: questo schema elettrico illustra il principio di funzionamento di base del trasformatore. Possiamo progettare il circuito di campionamento del trasformatore per il cliente.
Specifica
Intervallo di misura della corrente | 50 - 100 K | UN |
| Frequenza | 50 / 60 | Hz |
| Larghezza e larghezza | 10 - 10 k | Hz |
| Tensione di uscita | 0 . 1 - 5 | Vac |
| Tensione di alimentazione | 9 - 24 | VDC |
| Corrente di potenza | < 30 | mA |
| Tensione di offset | < 3 | mV |
| Deriva della temperatura della tensione di uscita | < 2 | M V/℃ |
| Precisione | ≤1 | % |
| Linearità | ≤0 . 5 | % FS |
| differenza angolare | ≤1°(Trifase ) | δ |
| Tempo di risposta | ≤20 | SM |
| tensione di isolamento | 10 (@ AC- 1 minimo) | KV |
| Resistenza di isolamento | 1000 (@ 500 VDC) | MΩ |
| Temperatura di esercizio | - da 20 a + 50 | °C |
| Temperatura di conservazione | - da 40 a + 70 | °C |
Nota: se nella tabella sopra non è presente alcun prodotto adatto al tuo utilizzo, possiamo personalizzare il prodotto in base alle tue esigenze tecniche e strutturali.
Per ulteriori informazioni sui nostri prodotti, benvenuto per contattarci in qualsiasi momento!
