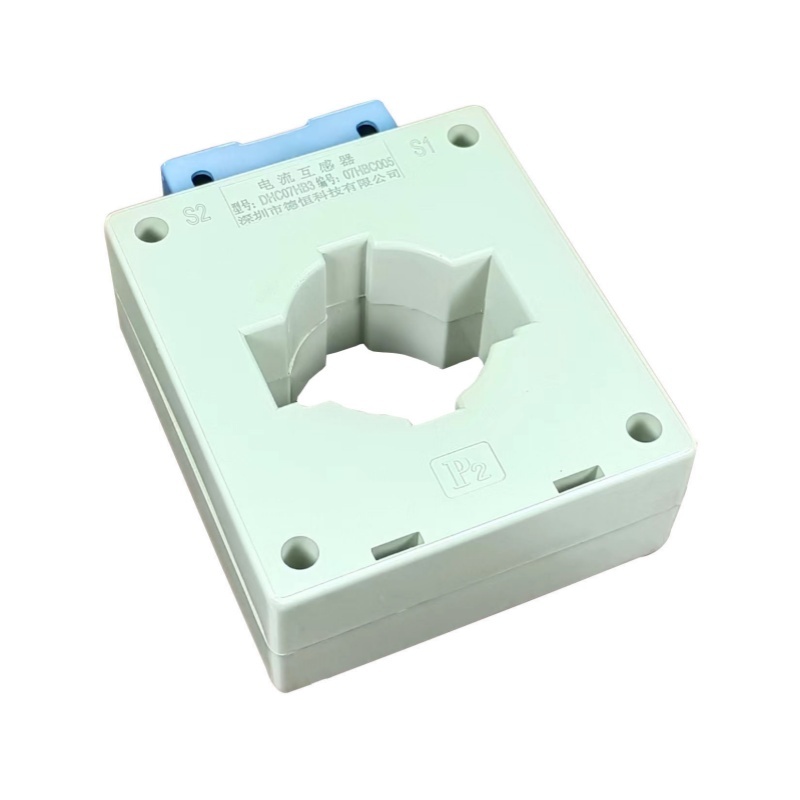

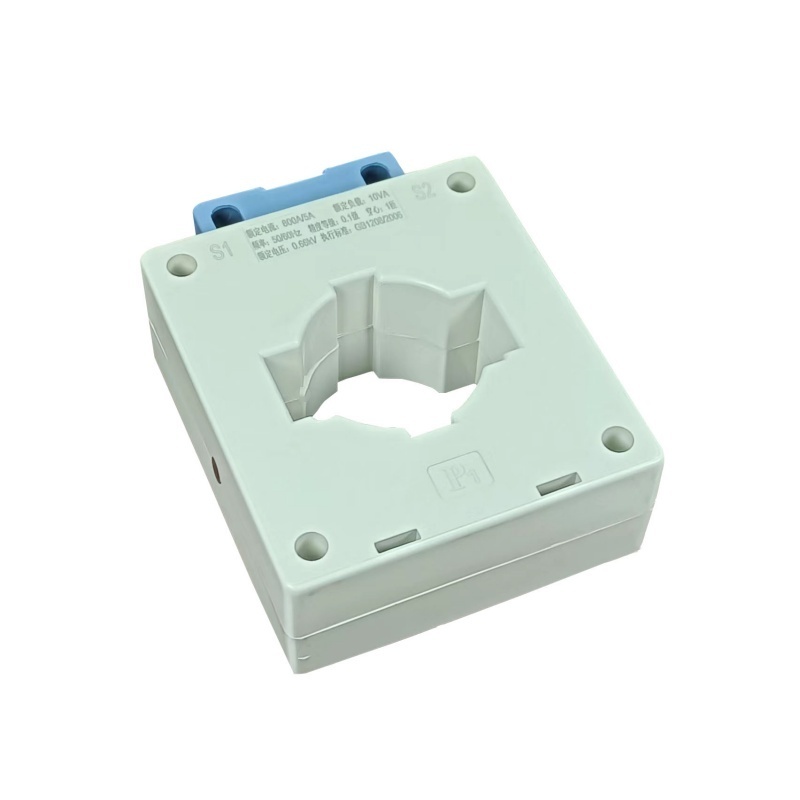

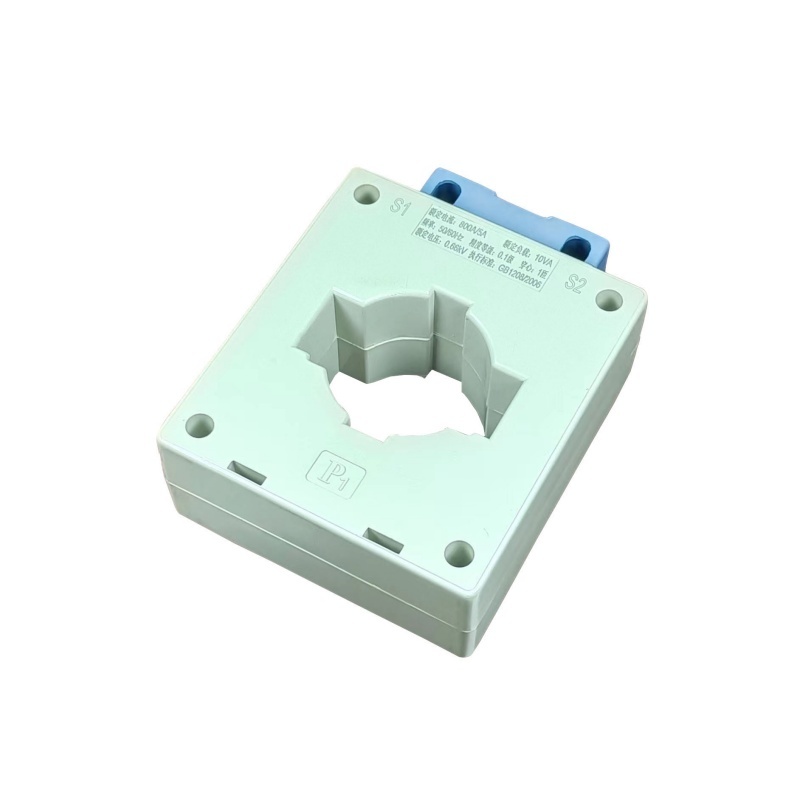

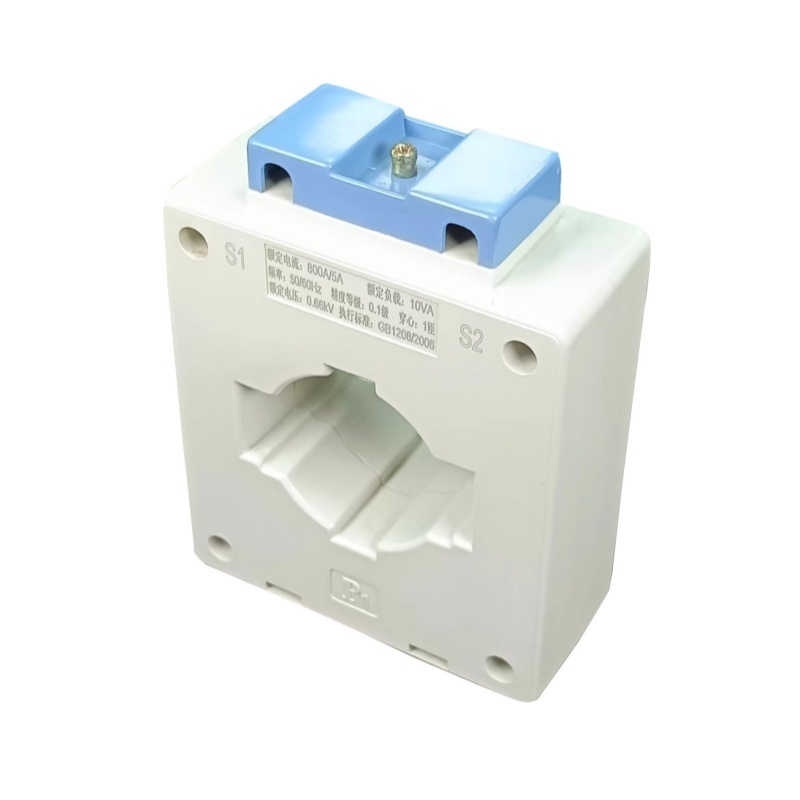

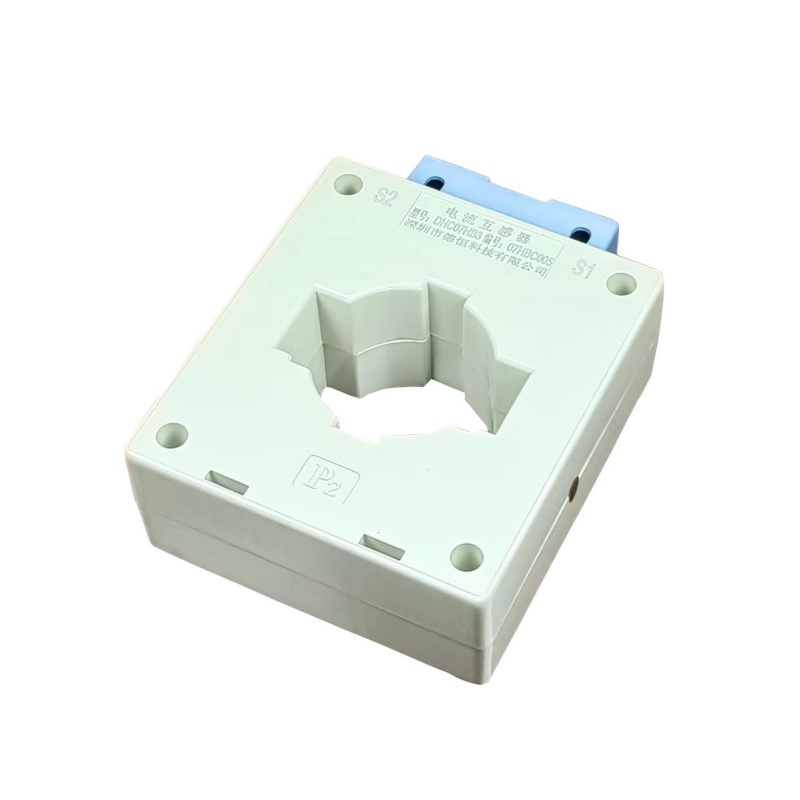

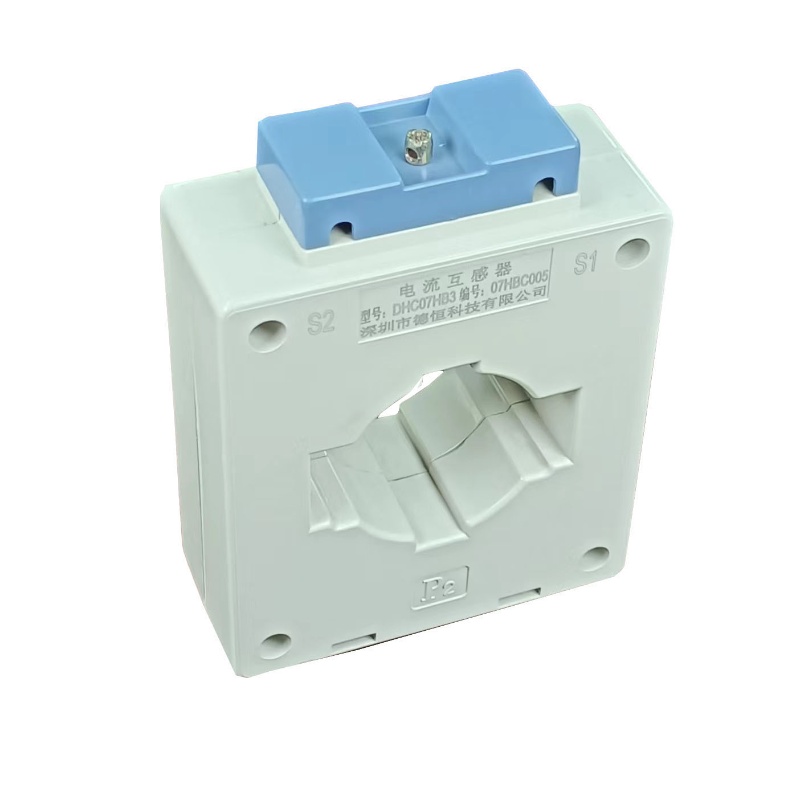

Trasformatore di corrente di precisione serie DHC07HB
Caratteristica:
1.Livello di precisione ： 0.1
2. Alta precisione, buona linearità
3.Utilizzare materiale magnetico ad alta permeabilità
4. Ritardante di fiamma: (conforme a UL94-V0)
5.Con piastra di fissaggio per un facile fissaggio
6.L'uscita secondaria utilizza una morsettiera dedicata.
7. Con funzione di protezione da circuito aperto sul lato secondario
Più scelte
Descrivere
Norma nazionale GB 1208-2006;
Standard industriale jbt 10665-2006.
Usa la temperatura: -25℃-+85℃
Umidità relativa: ≤95%
Ambito di applicazione:
Adatto per strumentazione, ecc., necessità di convertire grandi correnti in
piccola corrente per misurazioni precise, utilizzata per misurazioni di precisione o come protezione di sicurezza elettrica.
Appunti:
Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, ciò potrebbe comportare una riduzione della precisione o della saturazione. Se è necessario aumentare la capacità di carico e possiamo fornire personalizzati.
Dimensioni
Schema del circuito
Nota: Questo diagramma schematico è il principio di funzionamento di base del trasformatore Possiamo progettare per il cliente il circuito di campionamento del trasformatore.
Specifica
No | Modello | Spec | Rapporto attuale | Precisione | Capacità di carico | Frequente | Hipot |
1 | DHC07HB2 | 600A/5A | 120 ： 1 | 0.1 | 10VA | 50-20kHz | 3000V |
2 | DHC07HB4 | 800A/5A | 160 ： 1 | 0.1 | 10VA | 50-20kHz | 3000V |
3 | DHC07HB6 | 1000A/5A | 200 ： 1 | 0.1 | 15VA | 50-20kHz | 3000V |
4 | DHC07HB8 | 1200A/5A | 240 ： 1 | 0.1 | 20VA | 50-20kHz | 3000V |
5 | DHC07HB9 | 1500A/5A | 300 ： 1 | 0.1 | 20VA | 50-20kHz | 3000V |
6 | DHC07HB2-P | 600A/5A | 120 ： 1 | 0.1 | 10VA | 50-20kHz | 3000V |
7 | DHC07HB4-P | 800A/5A | 160 ： 1 | 0.1 | 10VA | 50-20kHz | 3000V |
8 | DHC07HB6-P | 1000A/5A | 200 ： 1 | 0.1 | 15VA | 50-20kHz | 3000V |
9 | DHC07HB8-P | 1200A/5A | 240 ： 1 | 0.1 | 20VA | 50-20kHz | 3000V |
10 | DHC07HB9-P | 1500A/5A | 300 ： 1 | 0.1 | 20VA | 50-20kHz | 3000V |
Nota: Se nella tabella sopra non è presente alcun prodotto adatto al vostro utilizzo, possiamo personalizzare il prodotto in base alle vostre esigenze tecniche e strutturali.
