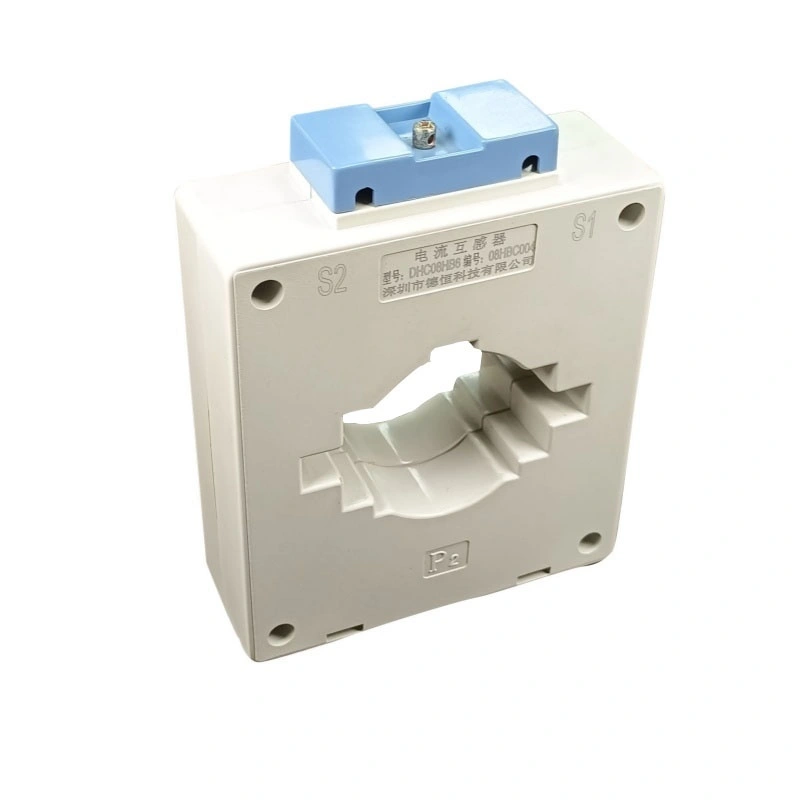

Trasformatore di corrente di precisione serie DHC08HB
Caratteristica:
1. Livello di precisione :0.1
2. Alta precisione, buona linearità
3. Utilizzare materiale magnetico ad alta permeabilità
4. Ritardante di fiamma: (conforme a UL94-V0)
5. Con piastra di fissaggio per un facile fissaggio
6. L'uscita secondaria utilizza un morsetto dedicato.
7. Con funzione di protezione da circuito aperto sul lato secondario.
Più scelte
Descrivere
Norma nazionale GB 1208-2006;
Standard industriale jbt 10665-2006.
Temperatura di utilizzo:-25℃-+85℃
Umidità relativa:≤95%
Ambito di applicazione:
Adatto per strumentazione, ecc., necessità di convertire una grande corrente in
piccola corrente per misurazioni precise, utilizzata per misurazioni di precisione o come protezione di sicurezza elettrica.
Note:
Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, potrebbe verificarsi una riduzione della precisione o una saturazione. Se è necessario aumentare la capacità di carico , possiamo fornire soluzioni personalizzate.
Misurare
Schema del circuito
Nota: questo schema elettrico illustra il principio di funzionamento di base del trasformatore. Possiamo progettare il circuito di campionamento del trasformatore per il cliente.
Specifica
| NO | Modello | Specifiche | Rapporto corrente | Precisione | Capacità di carico | Frequente | Hipot |
| 1 | DHC08HB3 | 1000A/5A | 200： 1 | 0,1 | 10VA | 50-20 kHz | 3000V |
| 2 | DHC08HB4 | 1200A/5A | 240 : 1 | 0,1 | 10VA | 50-20 kHz | 3000 V |
| 3 | DHC08HB5 | 1500A/5A | 300 : 1 | 0,1 | 15VA | 50-20 kHz | 3000 V |
| 4 | DHC08HB6 | 2000A/5A | 400 : 1 | 0,1 | 20VA | 50-20 kHz | 3000 V |
| 5 | DHC08HB7 | 2500A/5A | 500 ： 1 | 0,1 | 20VA | 50-20 kHz | 3000 V |
| 6 | DHC08HB3-P | 1000A/5A | 200 : 1 | 0,1 | 10VA | 50-20 kHz | 3000 V |
| 7 | DHC08HB4-P | 1200A/5A | 240 : 1 | 0,1 | 10VA | 50-20 kHz | 3000 V |
| 8 | DHC08HB5-P | 1500A/5A | 300 : 1 | 0,1 | 15VA | 50-20 kHz | 3000 V |
| 9 | DHC08HB6-P | 2000A/5A | 400 : 1 | 0,1 | 20VA | 50-20 kHz | 3000 V |
| 10 | DHC08HB7-P | 2500A/5A | 500 ： 1 | 0,1 | 20VA | 50-20 kHz | 3000 V |
Nota: se nella tabella sopra non è presente alcun prodotto adatto al tuo utilizzo, possiamo personalizzare il prodotto in base alle tue esigenze tecniche e strutturali.
