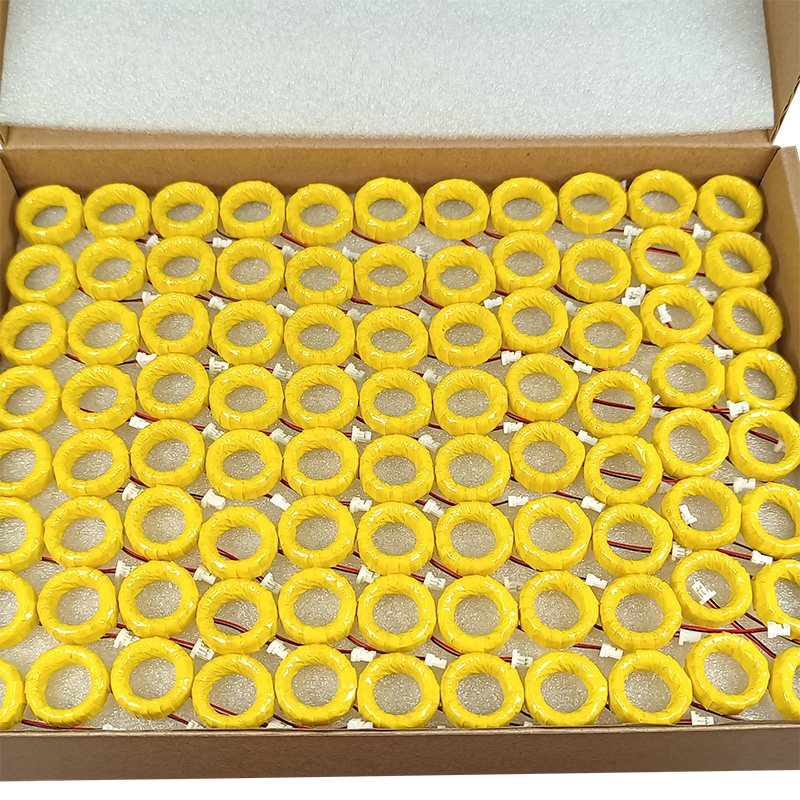

Trafo Arus Seri DHC01EE1
Trafo Arus AC
Arus masukan terukur: AC 80A
Perbandingan: 2000:1
Ukuran lubang: 11.5Mm semua
Fitur:
1 Inti baja silikon
2 Rentang pengukuran besar
3 Konsistensi yang bagus
4 Tahan api (UL94- V0),
5 Perlindungan lingkungan (EU RoHS).
6. Penampang kecil dan ringan memfasilitasi perakitan kompak
Lebih banyak pilihan
Pedoman
Standar nasional gb 1208-2006；
Standar Industri jbt 10665-2006.
Gunakan Suhu: -25℃-+85℃
Kelembaban relatif ：≤95%
Lingkup aplikasi: Cocok untuk pengukuran arus pada pemutus sirkuit pintar, pelindung arus berlebih, dll.
Catatan:
Jika beban yang dihubungkan ke transformator sekunder melebihi kapasitas beban pengenal dapat menyebabkan saturasi, kurangi konsistensi Jika kapasitas muat perlu ditingkatkan, perusahaan kami akan menyesuaikan produk untuk pelanggan.
Ukuran:
Skema rangkaian
Catatan:: Diagram skematik ini merupakan prinsip kerja dasar trafo Kita dapat merancang rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi Produk
Item item | Kinerja |
Model | DHC01EE1 |
Rasio saat ini | 80A/40mA |
Perbandingan | N1:N2=1:2000 |
Ketahanan Beban | 10Ω |
Linearitas | ≤1.0% |
isolasi menahan tegangan | 1kV/2mA/1 menit |
rentang frekuensi | 50/60Hz (Frekuensi Uji: 50Hz) |
Suhu Kerja | -25～85℃ |
Suhu penyimpanan | -40～90℃ |
Kelembaban relatif | ≤95% |
Catatan: Jika tidak ada produk yang cocok untuk Anda gunakan pada tabel di atas, kami dapat menyesuaikan produk sesuai dengan kebutuhan teknis dan struktural Anda.
