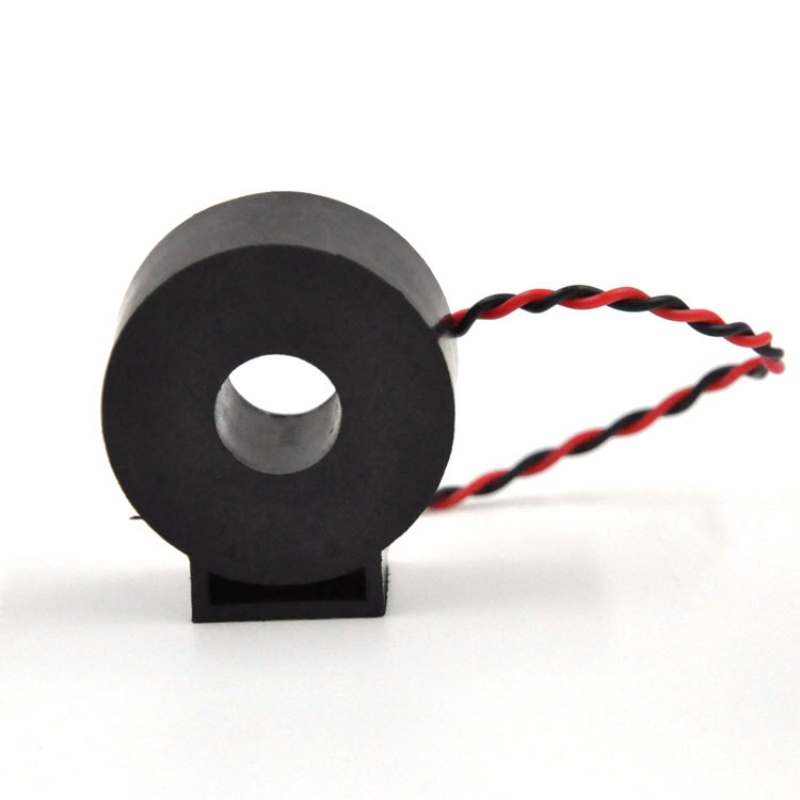

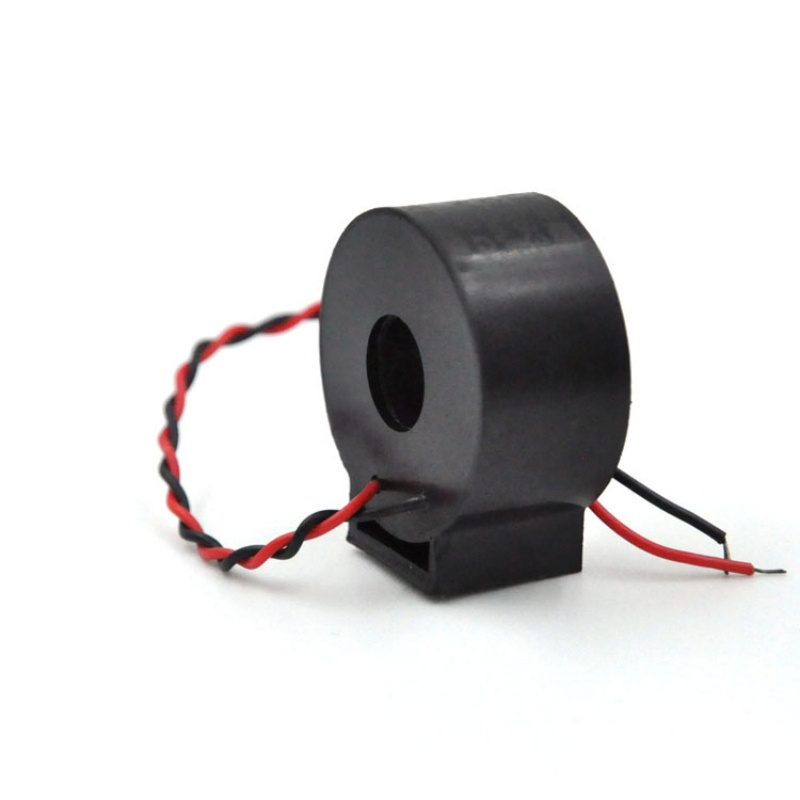

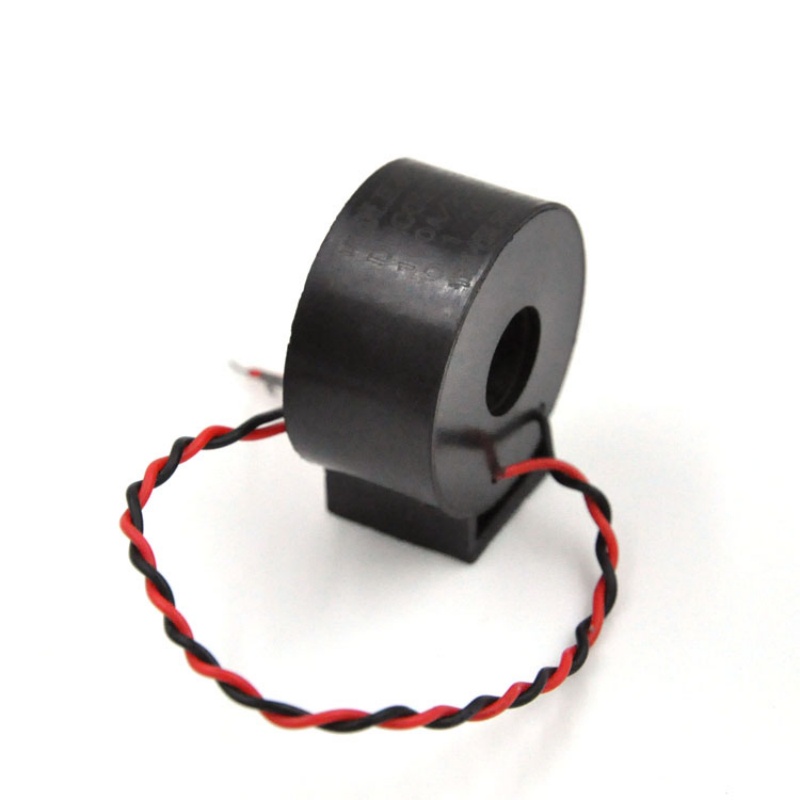

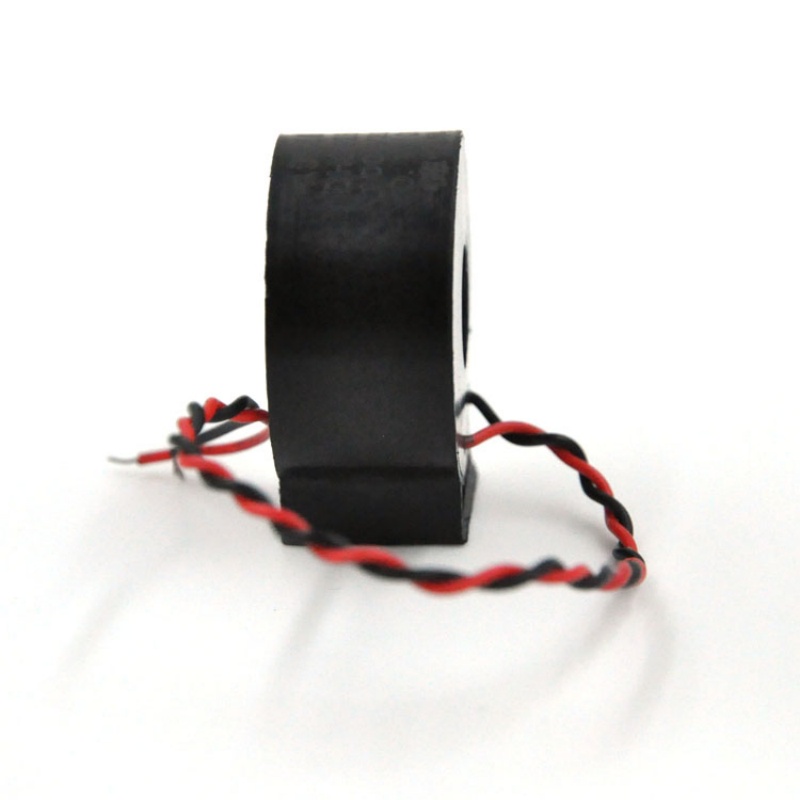

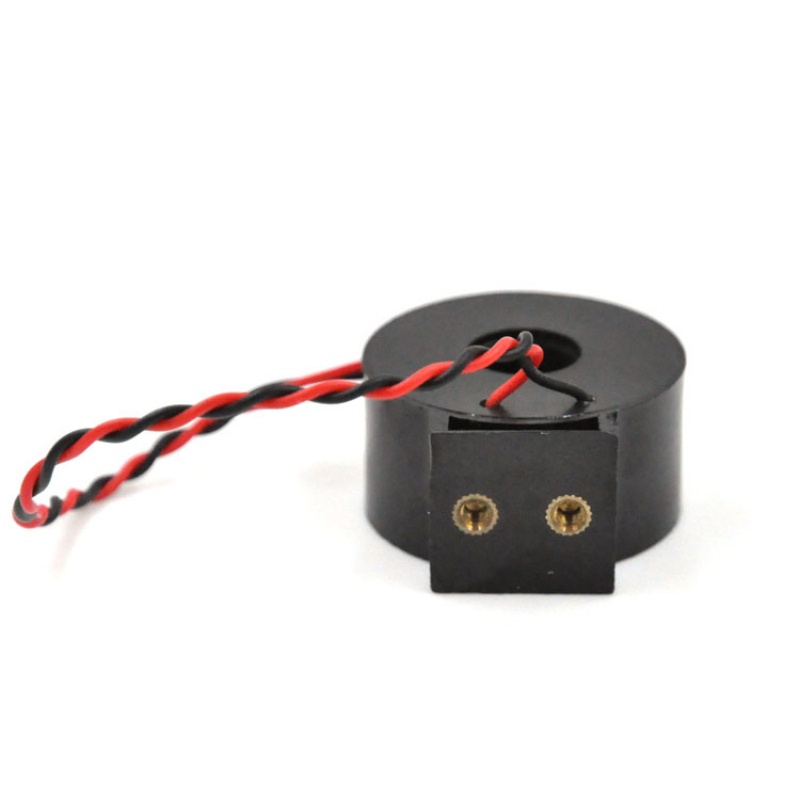

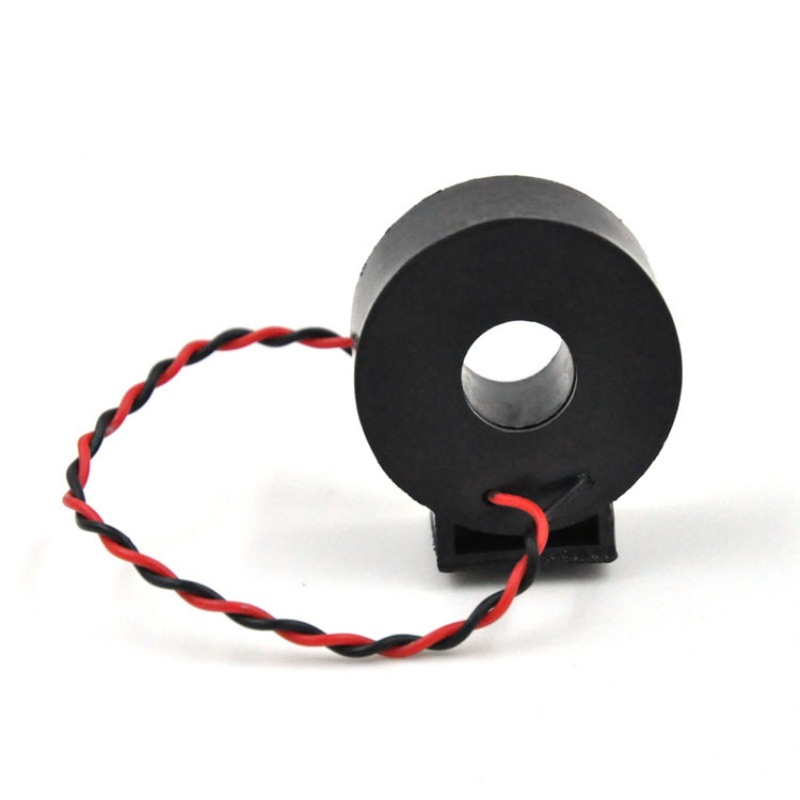

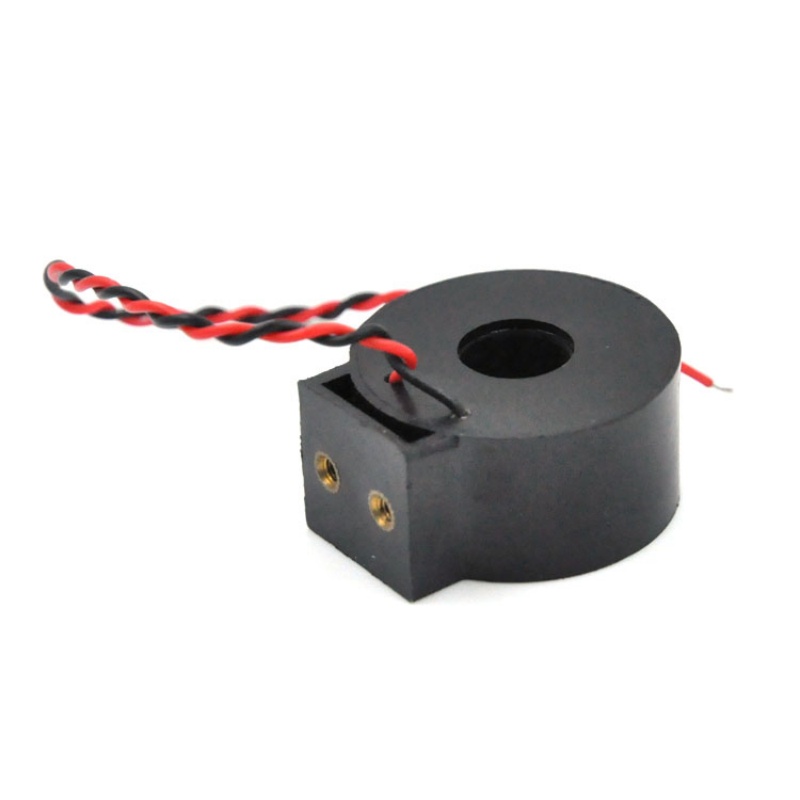

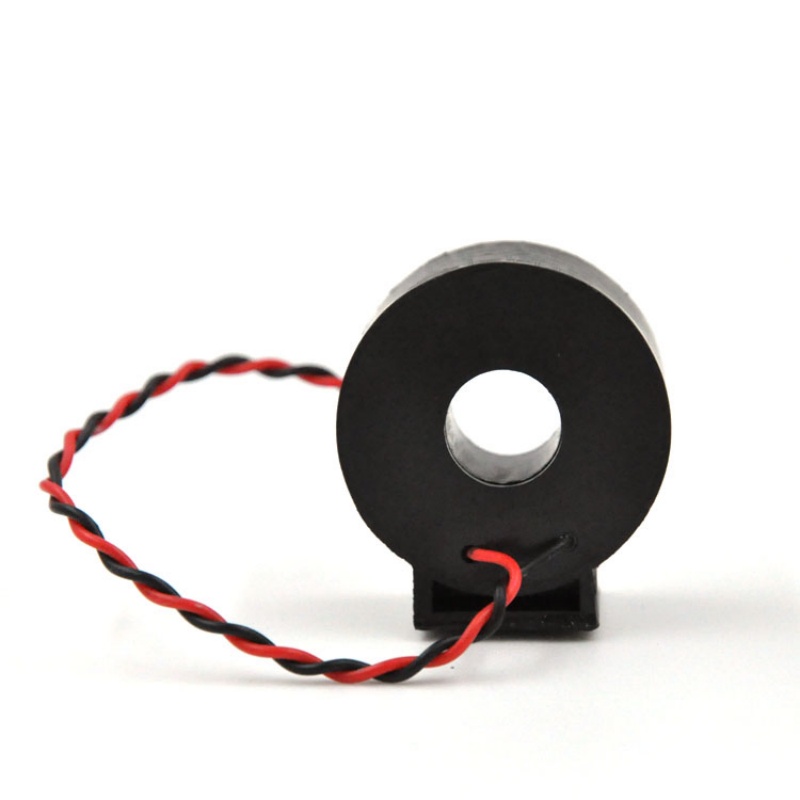

Trafo Arus Seri DHC02B
Fitur: ：
1. Inti nanokristalin ，
2. Presisi tinggi, linearitas yang baik ；
3. Pot epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6.
Ukuran kecil dan ringan
7. Mudah dirakit dan dilas
8. Pedoman: Standar Nasional GB 1208-2006 ；
9 Standar Industri jbt 10665-2006
Lebih banyak pilihan
Menggambarkan
Standar nasional GB 1208-2006;
Standar Industri jbt 10665-2006.
Suhu Penggunaan:-25℃-+85℃
Kelembaban relatif:≤95%
Ruang lingkup aplikasi:
Cocok untuk instrumentasi, dll., yang membutuhkan konversi arus besar menjadi
Arus kecil untuk pengukuran presisi, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan:
Jika beban yang terhubung ke sisi sekunder transformator melebihi kapasitas beban nominal, hal itu dapat mengakibatkan penurunan akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban , kami dapat menyediakan transformator yang disesuaikan.
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi
| TIDAK | Proyek | Pertunjukan | |||||
| 1 | Model | DHC02BB1 | DHC02BB2 | DHC02BB3 | DHC02BB5 | DHC02BD2 | DHC02BD3 |
| 2 | Arus masukan terukur | 100A | 50A | 100A | 150A | 50A | 100A |
| 3 | Arus keluaran terukur | 50mA | 20mA | 20mA | 75mA | 50mA | 100mA |
| 4 | Izinkan kelebihan beban ganda | 1.2waktu | |||||
| 5 | Perbandingan | 2000:1 | 2500:1 | 5000:1 | 2000:1 | 1000:1 | |
| 6 | Perbedaan rasio | ≤0.1% | ≤0.2% | ||||
| 7 | Perbedaan fase | ≤5´ | ≤10´ | ||||
| 8 | Tingkat akurasi | 0.1 | 0.2 | ||||
| 9 | Rentang linier | 0 ~120% | |||||
| 10 | Linearitas | ≤0.1% | |||||
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
