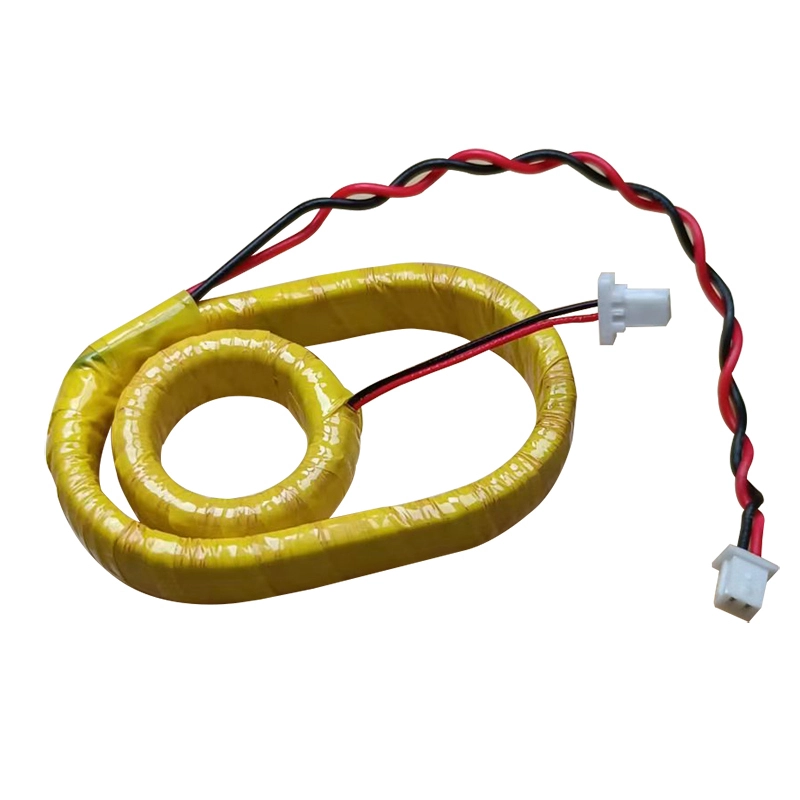

DHC01EE1 श्रृंखला वर्तमान ट्रांसफार्मर
एसी करंट ट्रांसफार्मर
रेटेड इनपुट करंट：एसी 80ए
अनुपात: 2000:1
छेद का आकार: 11.5मिमी
विशेषता:
1 सिलिकॉन स्टील कोर
2 बड़ी माप सीमा
3 अच्छी संगति
4 ज्वाला मंदक (UL94- V0),
5 पर्यावरण संरक्षण (ईयू RoHS)।
6. छोटा क्रॉस-सेक्शन और हल्का वजन कॉम्पैक्ट असेंबली की सुविधा देता है
अधिक विकल्प
दिशानिर्देश
राष्ट्रीय मानक जीबी 1208-2006；
उद्योग मानक जेबीटी 10665-2006।
तापमान का उपयोग करें： -25℃-+85℃
सापेक्षिक आर्द्रता ：≤95%
आवेदन की गुंजाइश: स्मार्ट सर्किट ब्रेकर, ओवर-करंट प्रोटेक्टर आदि में करंट मापने के लिए उपयुक्त।
टिप्पणी:
यदि ट्रांसफार्मर सेकेंडरी से जुड़ा लोड रेटेड लोड क्षमता से अधिक है तो संतृप्ति का कारण बन सकता है, स्थिरता कम कर सकता है यदि भार क्षमता बढ़ाने की आवश्यकता है, तो हमारी कंपनी ग्राहकों के लिए उत्पादों को अनुकूलित करेगी।
आकार
सर्किट योजनाबद्ध
नोट: यह योजनाबद्ध आरेख ट्रांसफार्मर का मूल कार्य सिद्धांत है हम ग्राहक के लिए ट्रांसफार्मर सैंपलिंग सर्किट डिजाइन कर सकते हैं।
विशिष्टता
आइटम | प्रदर्शन |
मॉडल | DHC01EE1 |
वर्तमान अनुपात | 80ए/40एमए |
अनुपात | N1:N2=1:2000 |
भार प्रतिरोध | 10Ω |
रैखिकता | ≤1.0% |
अलगाव वोल्टेज का सामना करता है | 1kV/2mA/1 मिनट |
आवृति सीमा | 50/60 हर्ट्ज (परीक्षण आवृत्ति: 50 हर्ट्ज) |
वर्किंग टेम्परेचर | -25～85℃ |
भंडारण तापमान | -40～90℃ |
सापेक्षिक आर्द्रता | ≤95% |
नोट: यदि उपरोक्त तालिका में आपके उपयोग के लिए उपयुक्त कोई उत्पाद नहीं है, तो हम आपकी तकनीकी और संरचनात्मक आवश्यकताओं के अनुसार उत्पाद को तैयार कर सकते हैं।
