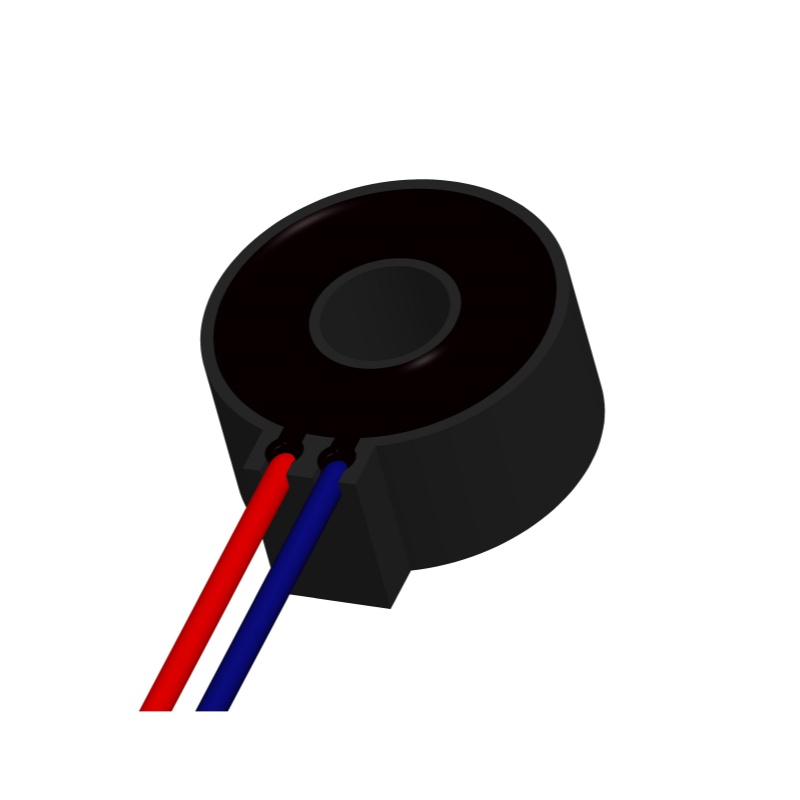

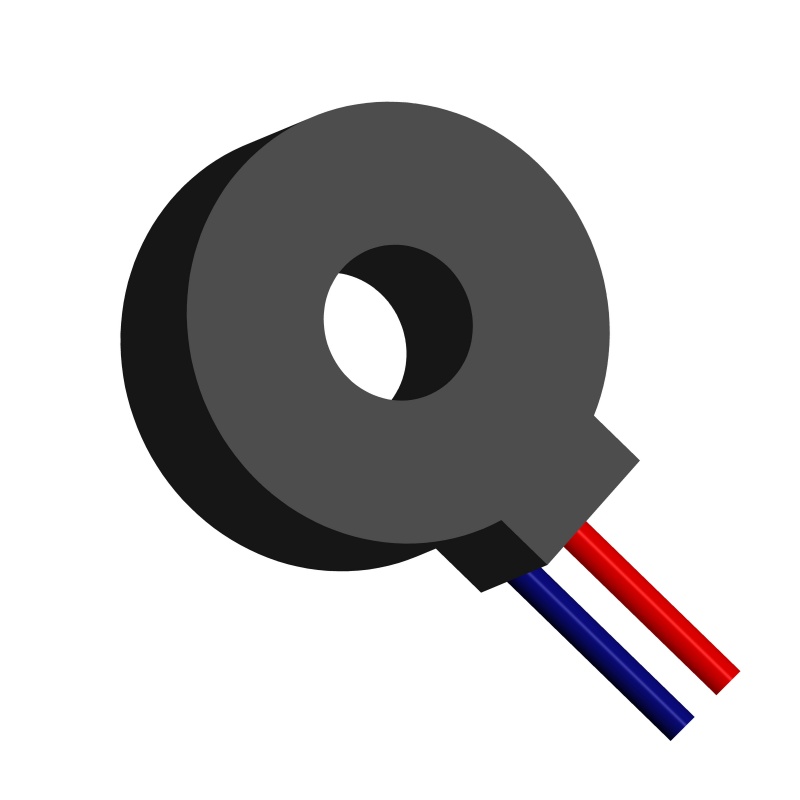

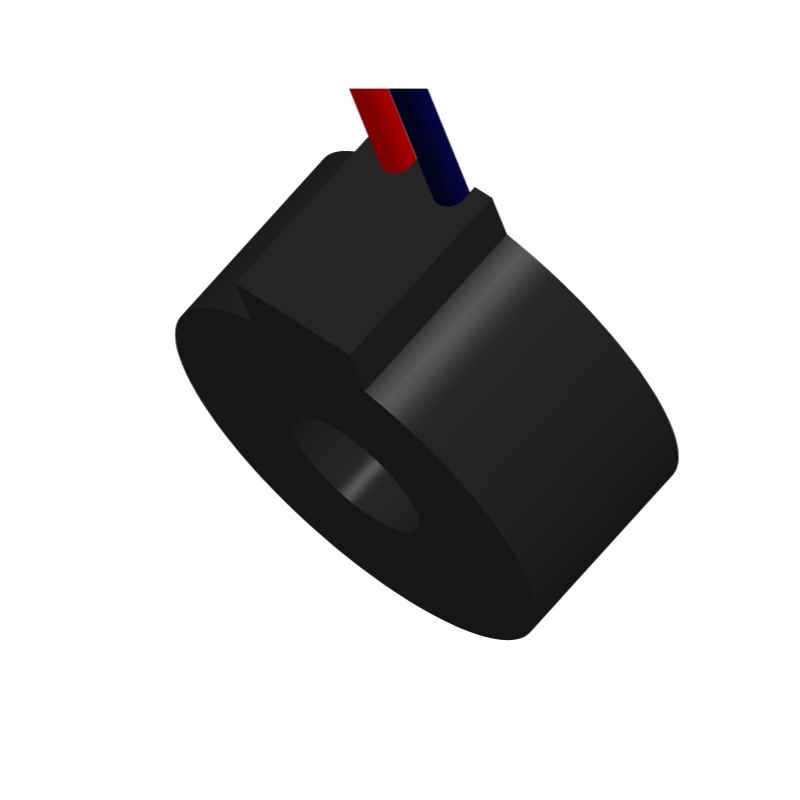

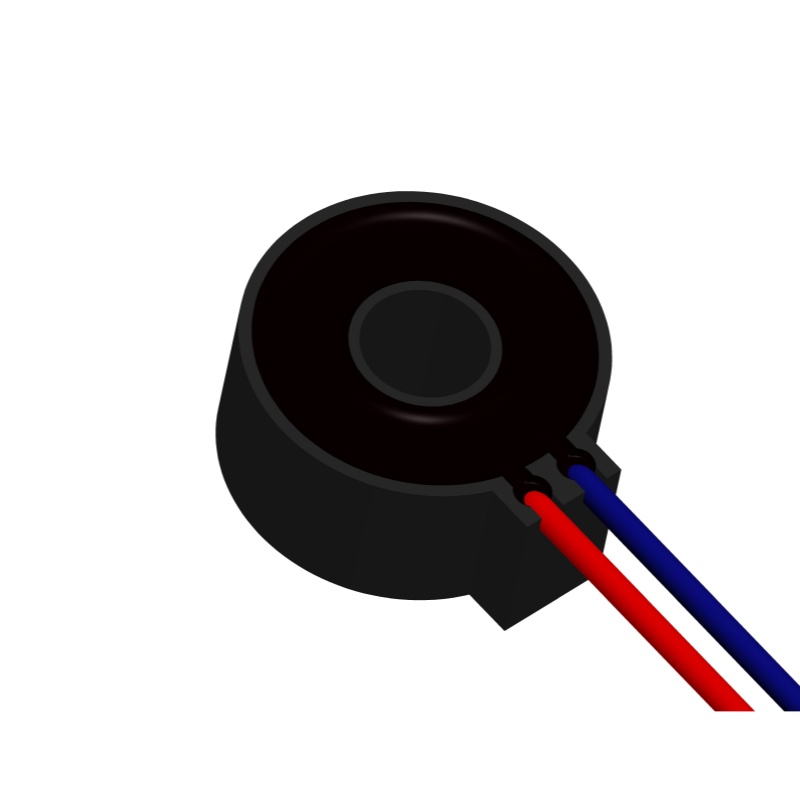

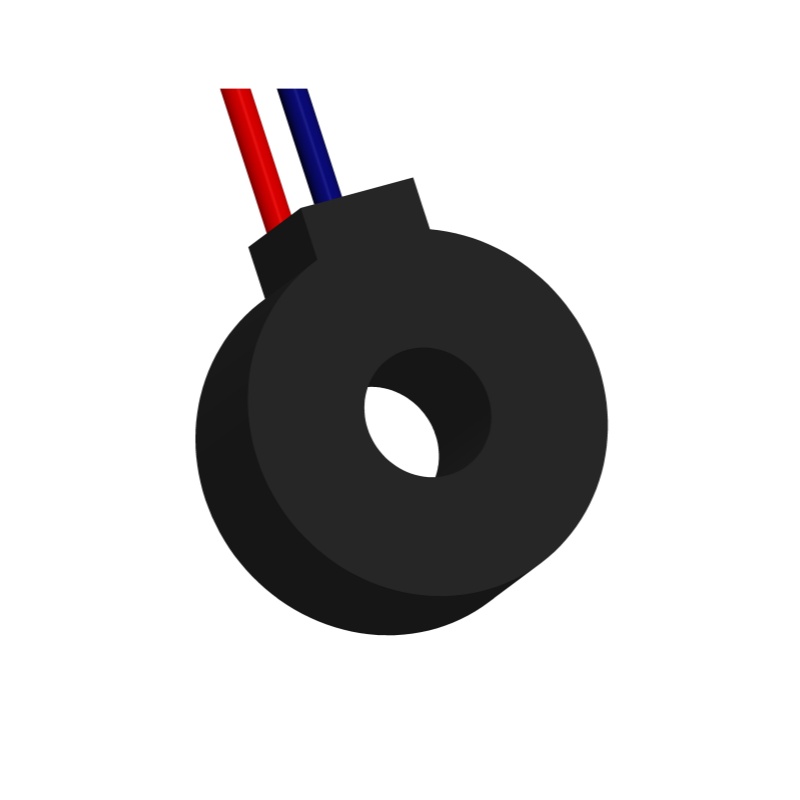

Transformator Arus Seri DHC01C
Fitur :
1. Inti nanokristalin ，
2. Presisi tinggi, linearitas baik ;
3. Pengecoran epoksi, Aman dan andal
4. Tahan api (UL94- V0),
5. Perlindungan lingkungan (EU RoHS).
6. Ukuran kecil dan ringan
7.
Mudah dirakit dan dilas
Lebih banyak pilihan
Menggambarkan
Standar nasional GB 1208-2006;
Standar Industri jbt 10665-2006.
Suhu Penggunaan:-25℃-+85℃
Kelembaban relatif:≤95%
Ruang lingkup aplikasi:
Cocok untuk instrumentasi, dll., yang membutuhkan konversi arus besar menjadi
Arus kecil untuk pengukuran presisi, Digunakan untuk pengukuran presisi atau sebagai perlindungan keselamatan listrik.
Catatan:
Jika beban yang terhubung ke sisi sekunder transformator melebihi kapasitas beban nominal, hal itu dapat mengakibatkan penurunan akurasi atau saturasi. Jika Anda perlu meningkatkan kapasitas beban , kami dapat menyediakan transformator yang disesuaikan.
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Spesifikasi
TIDAK | Proyek | Pertunjukan | |
1 | Model | DHC01CF1 | DHC01CF2 |
2 | Arus masukan terukur | 5A | 10A |
3 | Arus keluaran terukur | 5mA | 10mA |
4 | Izinkan kelebihan beban ganda | 1,2 kali | |
5 | Perbandingan | 1000:1 | |
6 | Perbedaan rasio | ≤0.5% | |
7 | Perbedaan fase | ≤5´ | |
8 | Tingkat akurasi | 0.5 | |
9 | Rentang linier | 0 ~120% | |
10 | Linearitas | ≤0.2% | |
11 | Resistansi Beban | 20Ω | |
12 | tegangan tahan isolasi | 3kV/2mA/1 menit | |
13 | rentang frekuensi | 20 ~ 20kHz (Frekuensi uji: 50Hz) | |
14 | Suhu Kerja | -25 ~85℃ | |
15 | Suhu Penyimpanan | -40 ~90℃ | |
16 | Kelembaban relatif | ≤95% | |
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
