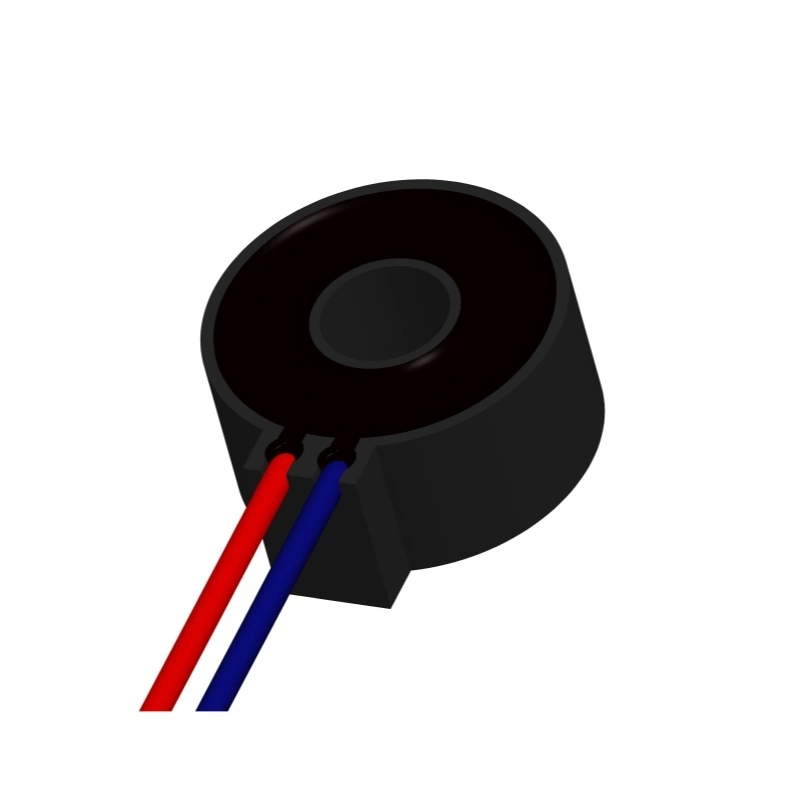

Transformateur de courant série DHC01C
Caractéristique ：
1. Noyau nanocristallin ，
2. Haute précision, bonne linéarité ；
3. Empotage époxy, sûr et fiable
4. Ignifuge (UL94-V0),
5. Protection de l'environnement (RoHS UE).
6. Petite taille et poids léger
7.
Facile à assembler et à souder
Plus de choix
Décrire
Norme nationale GB 1208-2006 ;
Norme industrielle jbt 10665-2006.
Température d'utilisation :-25℃-+85℃
Humidité relative :≤95%
Champ d'application :
Adapté à l'instrumentation, etc., nécessitant la conversion d'un courant élevé en
Courant faible pour mesures précises, utilisé pour des mesures de précision ou comme protection de sécurité électrique.
Remarques :
Si la charge connectée au secondaire du transformateur dépasse sa capacité nominale, cela peut entraîner une perte de précision ou une saturation. Si vous avez besoin d'augmenter la capacité de charge , nous pouvons vous proposer des solutions sur mesure.
Taille
Schéma du circuit
Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.
Spécification
| Non | Projet | Performance | |
| 1 | Modèle | DHC01CF1 | DHC01CF2 |
| 2 | Courant d'entrée nominal | 5A | 10A |
| 3 | Courant de sortie nominal | 5 mA | 10 mA |
| 4 | Autoriser la surcharge multiple | 1,2 fois | |
| 5 | Rapport | 1000:1 | |
| 6 | Différence de ratio | ≤0.5% | |
| 7 | différence de phase | ≤5´ | |
| 8 | Niveau de précision | 0.5 | |
| 9 | Plage linéaire | 0 ～120% | |
| 10 | Linéarité | ≤0.2% | |
| 11 | Résistance à la charge | 20Ω | |
| 12 | tension de tenue d'isolement | 3 kV/2 mA/1 min | |
| 13 | gamme de fréquences | 20～ 20 kHz (Fréquence de test : 50 Hz) | |
| 14 | Température de fonctionnement | -25～85℃ | |
| 15 | Température de stockage | -40～90℃ | |
| 16 | Humidité relative | ≤95% | |
Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
Pour plus d'informations sur nos produits, bienvenue pour nous contacter à tout moment !
