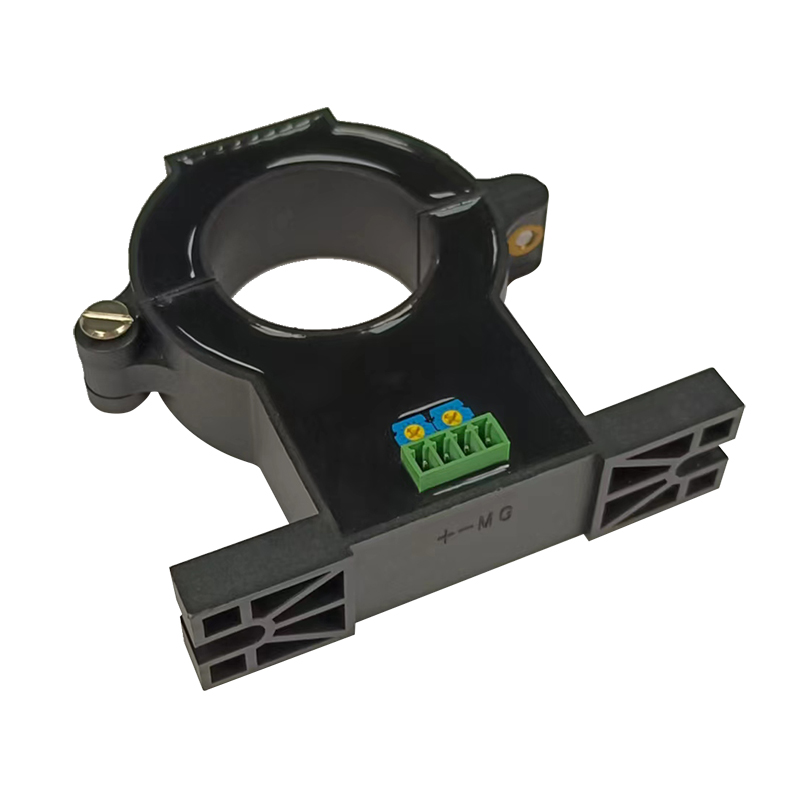

Capteur de courant Hall série HOVS-04K (alimentation unique) 2

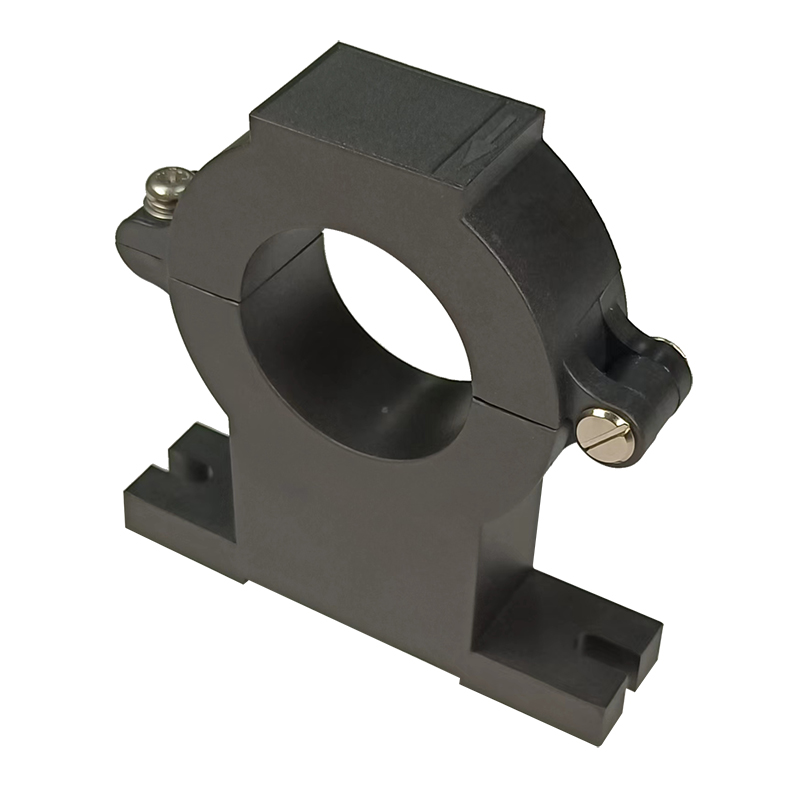

Capteur de courant Hall série HOVS-04K (alimentation unique) 3

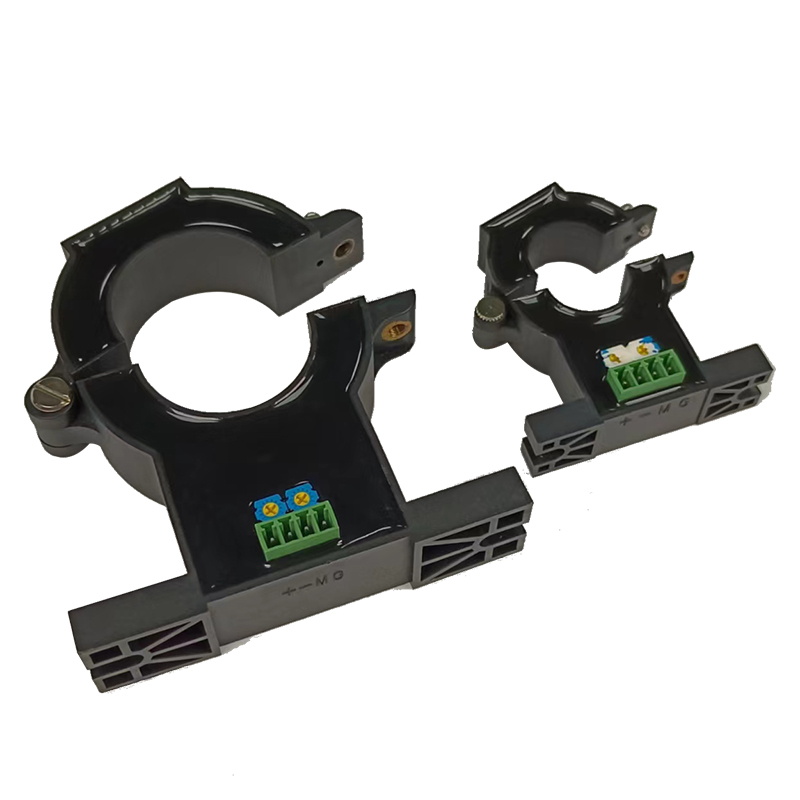

Capteur de courant Hall série HOVS-04K (alimentation unique) 4
Capteur de courant Hall série HOVS-04K (alimentation unique) 1
Capteur de courant Hall série HOVS-04K (alimentation unique) 2
Capteur de courant Hall série HOVS-04K (alimentation unique) 3
Capteur de courant Hall série HOVS-04K (alimentation unique) 4

Capteur de courant Hall série HOVS-04K (alimentation unique)

Capteur de courant à effet Hall à noyau divisé

Courant d'entrée nominal: 100-1000A DC

Tension de sortie nominale: 2.5±2V /1.65±1.25V

Alimentation d'énergie: +5V/ +12V/ ±12V

Taille du trou: 40.5millimètre



Il s'agit d'une nouvelle série de capteurs de courant Hall à noyau divisé qui peuvent être utilisés pour détecter les courants continu, alternatif,  haute fréquence, impulsion ainsi que diverses ondes irrégulières de signaux de courant.

Isolation primaire et secondaire, pression et sécurité.

Appliqué à un système d'alimentation double, prise en charge de l'alimentation et de la tension de sortie personnalisées.

    Oops...!

    Aucune donnée de produit.

    aller à la page d'accueil

    Plus de choix

    pas de données
    开合式霍尔电流传感器-04K-2 拷贝
    开合式霍尔电流传感器-04K-2 拷贝
    开合式霍尔电流传感器-04K-4 拷贝
    开合式霍尔电流传感器-04K-4 拷贝
    开合式霍尔电流传感器-04K-1-3 拷贝
    开合式霍尔电流传感器-04K-1-3 拷贝
    开合式霍尔电流传感器-04K-1 拷贝
    开合式霍尔电流传感器-04K-1 拷贝

    Décrire

    Caractéristiques:

    Structure en boucle ouverte (pratique à utiliser sur une ligne existante)

    Compact et léger

    Facile à installer

    Ignifuge (UL94-V0).

    Protection de l'environnement (RoHS UE)


    Avantages :

    Élevé  précision et bonne linéarité.

    Faible décalage et dérive de gain.

    Faible perte d'insertion, bonne capacité de surcharge.

    Fréquence à large bande, réponse rapide.


    开合式霍尔电流传感器02K-1 拷贝
    开合式霍尔电流传感器02K-2 拷贝

    Application

    Équipement de station de base de communication

    Nouveaux équipements énergétiques

    Alimentation de la machine à souder

    Puissance de communication

    Puissance de commutation,

    L'équipement médical

    Instrumentation,

    Transport ferroviaire

    Mesure industrielle

    Contrôle de puissance


    Taille

    图片11 (2)

    Schéma de circuit

    图片12 (2)

    Instructions d'utilisation:


    1. Connectez le courant selon le sens d'étalonnage du schéma de circuit, faites attention au sens du courant.


    2. Connectez le fil selon la définition de la broche de fonction de l'étalonnage dans le diagramme de structure.

    spécification 1


    Modèle

    Paramètres

    HOVS-04K11

    HOVS-04K12

    HOVS-04K13

    HOVS-04K14

    HOVS-04K15

    HOVS-04K16

    Unité

    Courant d'entrée

    100

    200

    400

    600

    800

    1000

    A

    Gamme de mesure

    ±100

    ±200

    ±400

    ±600

    ±800

    ±1000

    A

    Tension de sortie

    2.5±2V (T=25℃)

    V

    Résistance chargée

    ≥10

    Tension d'alimentation

    +12(±5%)

    VDC

    Consommation de courant

    ≤15

    mA

    Tension de décalage zéro

    <±20 ( T=25℃)

    mV

    Dérive de température de tension de décalage

    <±20 ( T=25℃)

    mV

    Dérive de température de tension de sortie

    ≤±1mV/℃(IP=0  T=-10~+70℃)

    mV

    Linéarité

    ≤1 .0 ( T=25℃)

    %

    Précision

    ≤1 .0 ( T=25℃  VC=±15V)

    %

    Réponse

    <5

    µS

    Isolation hipot

    3.0

    kV/Min

    -Largeur de bande de 3 dB

    DC…10

    kHz

    Plage de température de travail

    -25~+80

    Plage de température de stockage

    -40~+85

    spécification 2


    Modèle

    Paramètres

    HOVS-04K21

    HOVS-04K22

    HOVS-04K23

    HOVS-04K24

    HOVS-04K25

    HOVS-04K26

    Unité

    Courant d'entrée

    100

    200

    400

    600

    800

    1000

    A

    Gamme de mesure

    ±100

    ±200

    ±400

    ±600

    ±800

    ±1000

    A

    Tension de sortie

    1.65±1.25 (T=25℃)

    V

    Résistance chargée

    ≥10

    Tension d'alimentation

    +12(±5%)

    VDC

    Consommation de courant

    ≤15

    mA

    Tension de décalage zéro

    <±20 ( T=25℃)

    mV

    Dérive de température de tension de décalage

    <±20 ( T=25℃)

    mV

    Dérive de température de tension de sortie

    ≤±1mV/℃(IP=0  T=-10~+70℃)

    mV

    Linéarité

    ≤1 .0 ( T=25℃)

    %

    Précision

    ≤1 .0 ( T=25℃  VC=±15V)

    %

    Réponse

    <5

    µS

    Isolation hipot

    3.0

    kV/Min

    -Largeur de bande de 3 dB

    DC…10

    kHz

    Plage de température de travail

    -25~+80

    Plage de température de stockage

    -40~+85
