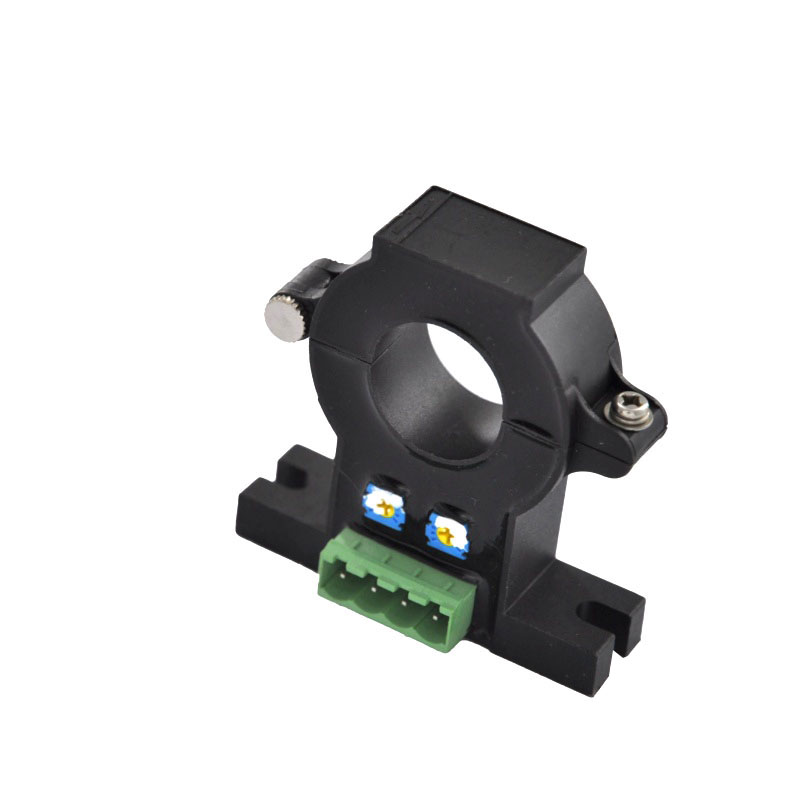

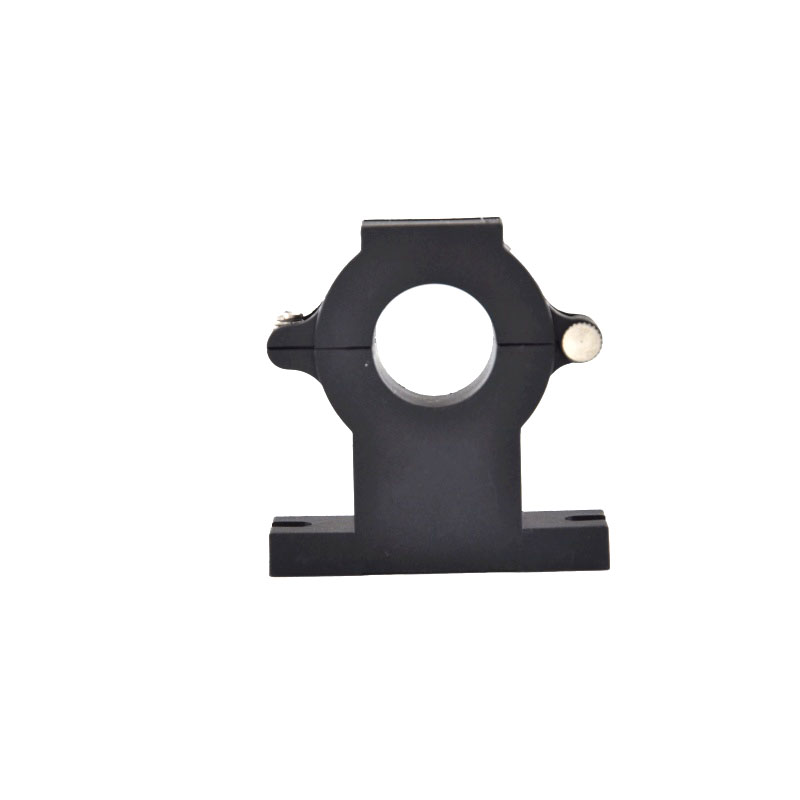

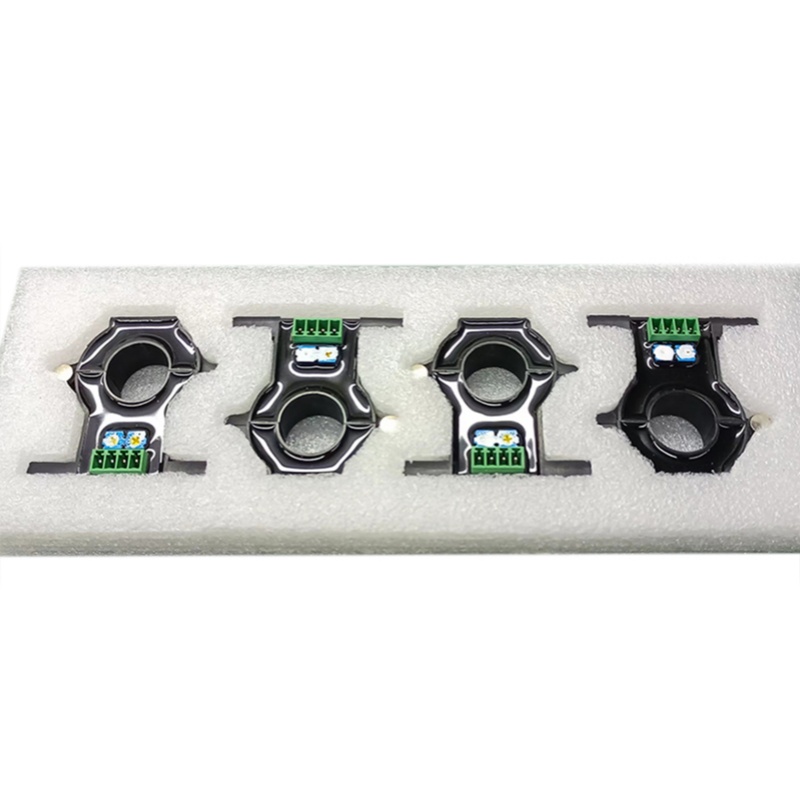

Capteur de courant à effet Hall série HOVD-02K** (double alimentation)
Introductions :

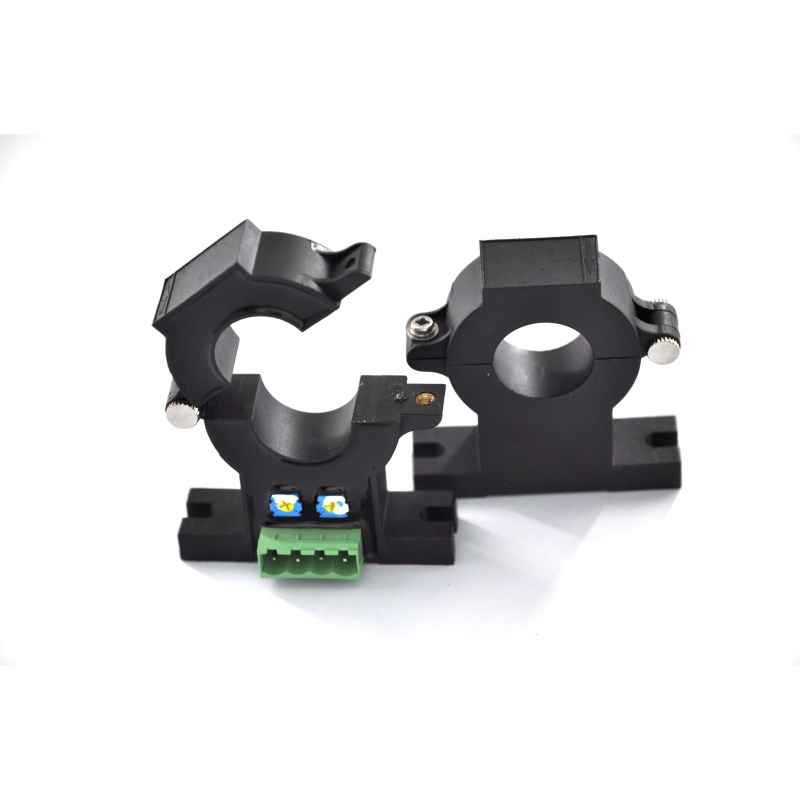

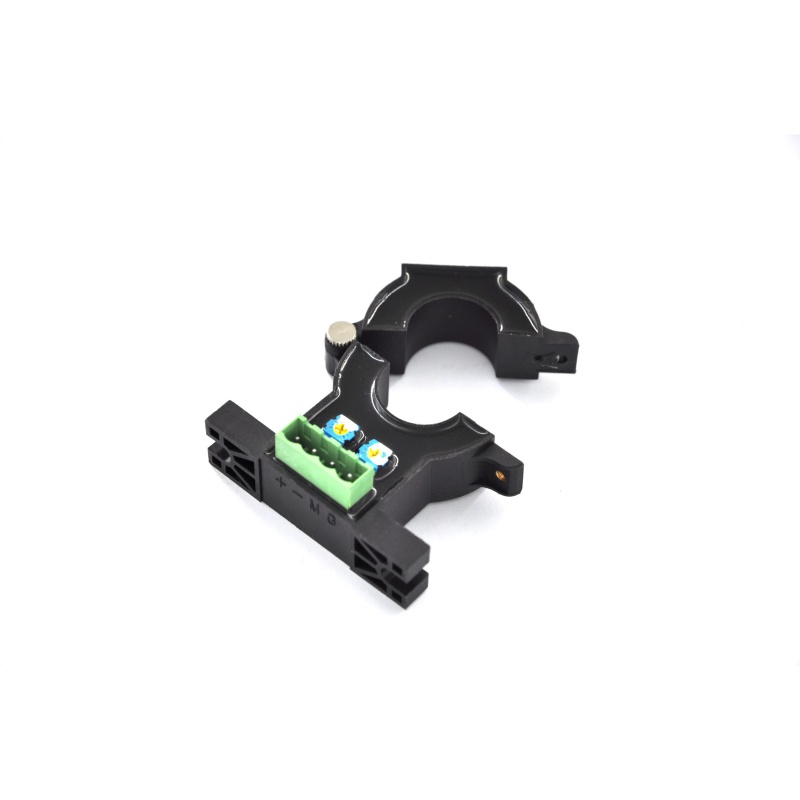

Capteur de courant à effet Hall à noyau divisé
Courant d'entrée nominal : 50-400 A CC
Tension de sortie nominale : 2,5 ± 2 V / 1,65 ± 1,25 V
Alimentation : ±12~±15 (5% )
Diamètre du trou : 21,0 mm
Il s'agit d'une nouvelle série de capteurs de courant à effet Hall à noyau divisé, pouvant être utilisés pour la détection de courants continus, alternatifs, haute fréquence, impulsionnels ainsi que de diverses formes d'ondes irrégulières.
Isolation primaire et secondaire, pression et sécurité.
Conçu pour un système à double alimentation, l'alimentation et la tension de sortie sont personnalisables.
Plus de choix
Caractéristiques :
Structure en boucle ouverte (pratique pour une utilisation sur une ligne existante)
Compact et léger
Facile à installer
Ignifugé (UL94-V0).
Protection de l'environnement (RoHS UE)
Avantages :
Haute précision et bonne linéarité.
Faible dérive de décalage et de gain.
Faibles pertes d'insertion, bonne capacité de surcharge.
Bande de fréquence large, réponse rapide .
Décrire
Application:
équipement de station de base de communication
Équipements pour les nouvelles énergies
alimentation pour machine à souder
Puissance de communication
Puissance de commutation,
Équipement médical
Instrumentation,
transport ferroviaire
Mesure industrielle
Contrôle de puissance
Taille
Schéma du circuit
Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.
Méthode de connexion :
Instructions d'utilisation :
1. Connectez le courant en respectant le sens d'étalonnage du schéma de circuit , en faisant attention au sens du courant .
2. Connectez le fil conformément à la définition de la broche de fonction de l' étalonnage dans le schéma de structure .
Spécification
Spécification 1 :
| Modèle Paramètre | HOVD-02K51 | HOVD-02K52 | HOVD-02K53 | HOVD-02K54 | HOVD-02K55 | Unité |
| Courant d'entrée | 50 | 10 0 | 200 | 300 | 400 | UN |
| Plage de mesure | ±100 | ±200 | ±400 | ±600 | ±800 | UN |
| Tension de sortie | 4 (T=25℃) | V | ||||
| Résistance chargée | ≥10 | kΩ | ||||
| Tension d'alimentation | ±12~±15（5%） | VDC | ||||
| Consommation de courant | ≤15 | mA | ||||
| Tension de décalage zéro | <±20 ( T=25℃) | mV | ||||
| Dérive de la tension de décalage en fonction de la température | <±20 ( T=25℃) | mV | ||||
| Dérive thermique de la tension de sortie | ≤±1mV/℃ (IP=0 T=-10~+70℃) | mV | ||||
| Linéarité | ≤1 .0 ( T=25℃) | % | ||||
| Précision | ≤1,0 (T=25℃ VC=±15V) | % | ||||
| Réponse | <5 | µS | ||||
| hypothermie d'isolation | 3.0 | kV/min | ||||
| -3 dB de largeur de bande | DC…10 | kHz | ||||
| Plage de températures de fonctionnement | -25~+80 | ℃ | ||||
| Plage de température de stockage | -40~+85 | ℃ | ||||
Spécification 2 :
| Modèle Paramètre | HOVD-02K61 | HOVD-02K62 | HOVD-02K63 | HOVD-02K64 | HOVD-02K65 | Unité |
| Courant d'entrée | 50 | 10 0 | 200 | 300 | 400 | UN |
| Plage de mesure | ±100 | ±200 | ±400 | ±600 | ±800 | UN |
| Tension de sortie | 5 (T=25℃) | V | ||||
| Résistance chargée | ≥10 | kΩ | ||||
| Tension d'alimentation | ±12~±15（5%） | VDC | ||||
| Consommation de courant | ≤15 | mA | ||||
| Tension de décalage zéro | <±20 ( T=25℃) | mV | ||||
| Dérive de la tension de décalage en fonction de la température | <±20 ( T=25℃) | mV | ||||
| Dérive thermique de la tension de sortie | ≤±1mV/℃ (IP=0 T=-10~+70℃) | mV | ||||
| Linéarité | ≤1 .0 ( T=25℃) | % | ||||
| Précision | ≤1,0 (T=25℃ VC=±15V) | % | ||||
| Réponse | <5 | µS | ||||
| hypothermie d'isolation | 3.0 | kV/min | ||||
| -3 dB de largeur de bande | DC…10 | kHz | ||||
| Plage de températures de fonctionnement | -25~+80 | ℃ | ||||
| Plage de température de stockage | -40~+85 | ℃ | ||||
Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
