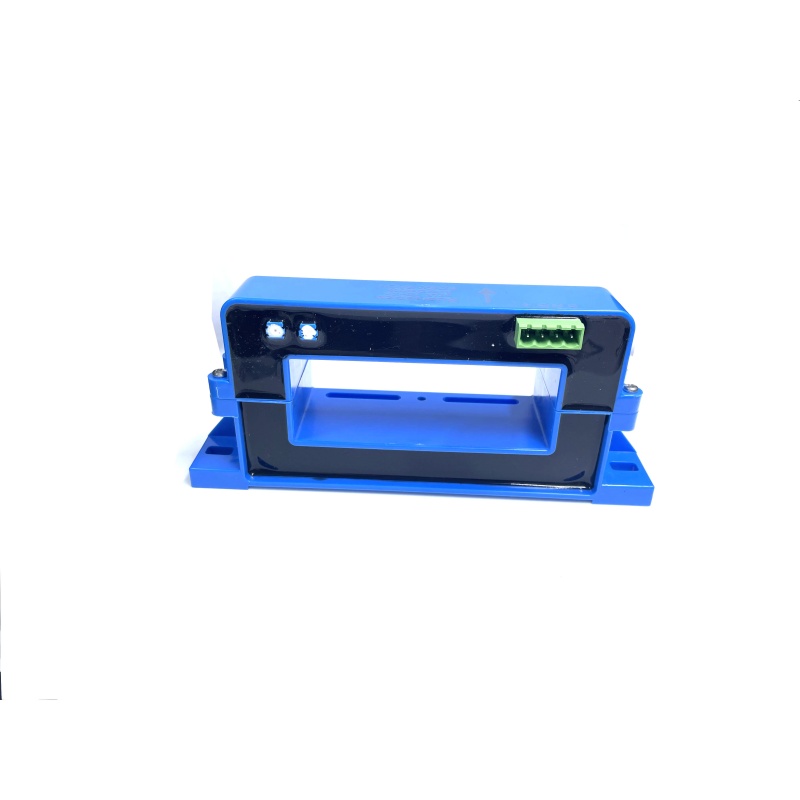

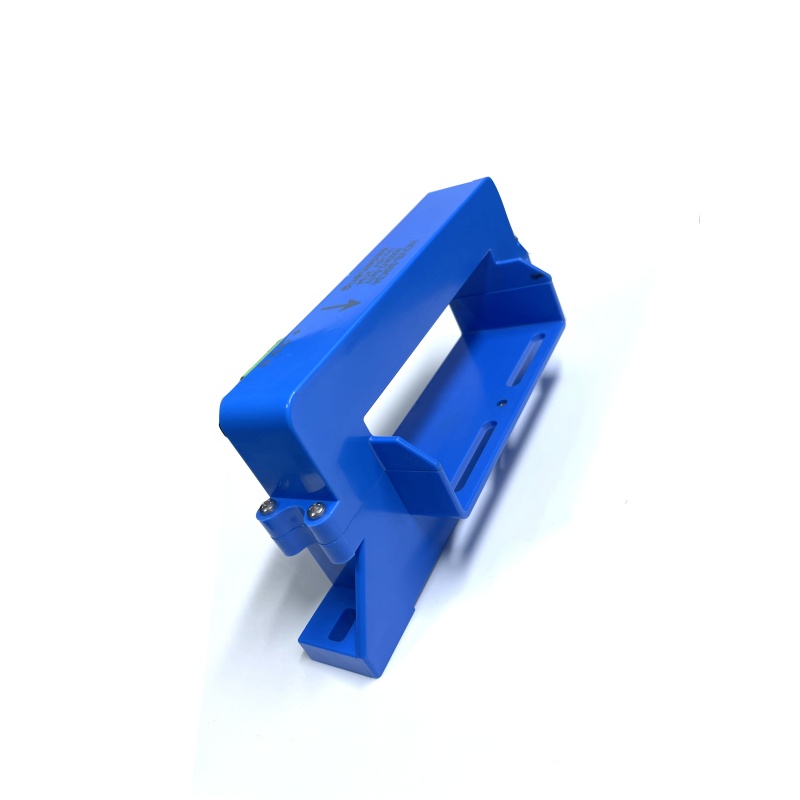

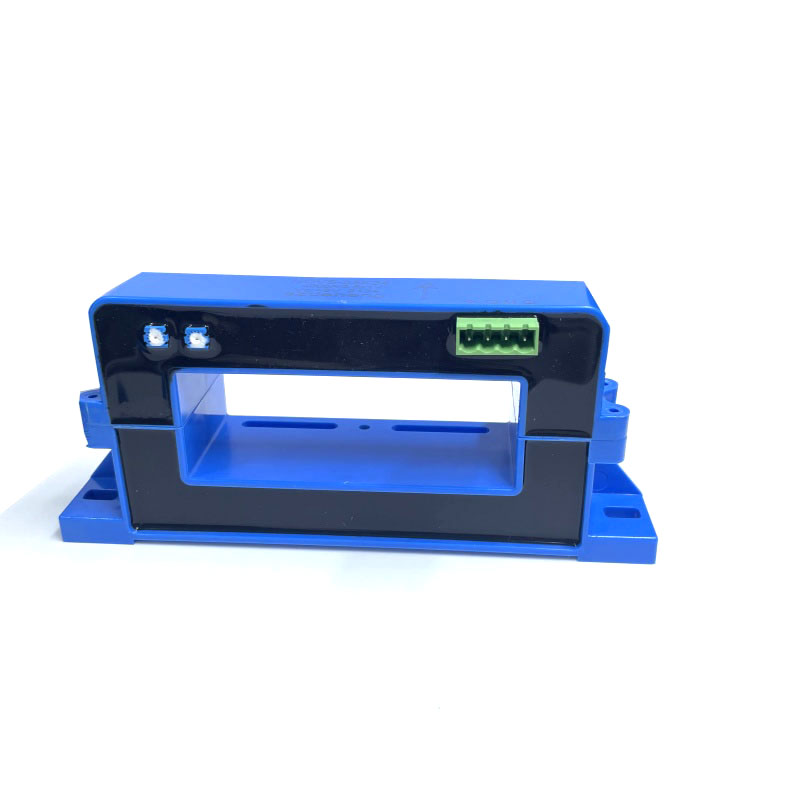

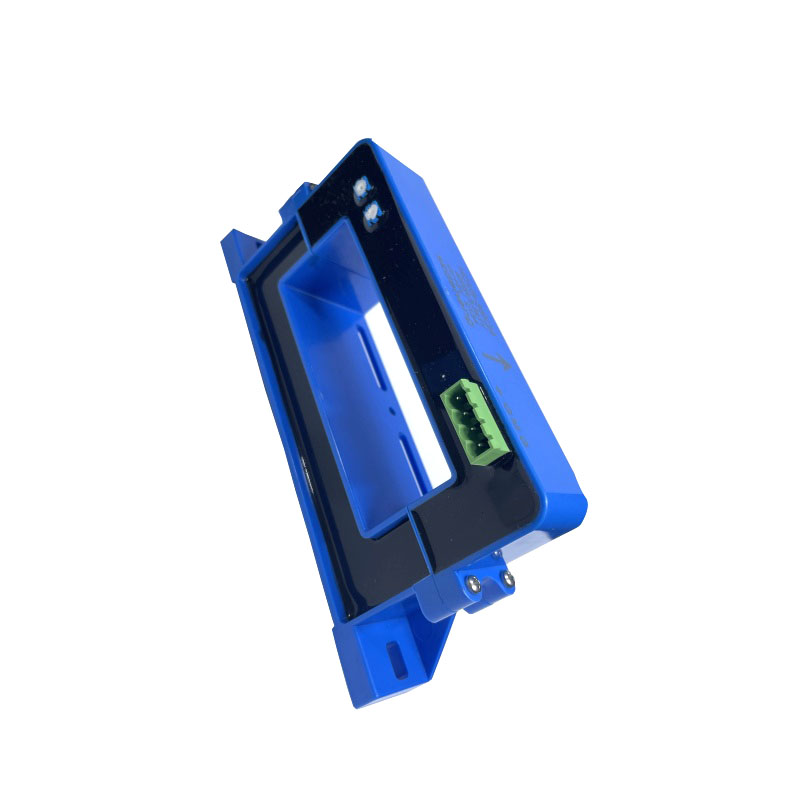

Capteur de courant à effet Hall à noyau divisé série HOVD-35K
Présentations :
Capteur de courant à effet Hall à noyau divisé
Courant d'entrée nominal : 1 000 à 6 000 A CC
Tension de sortie nominale : ±4V/±5V (T=25℃)
Alimentation : ±12V~±15V (5% )
Dimensions du trou : 100 mm x 42 mm
Il s'agit d'une nouvelle série de capteurs de courant à effet Hall à noyau divisé, pouvant être utilisés pour la détection de courants continus, alternatifs, haute fréquence, impulsionnels ainsi que de diverses formes d'ondes irrégulières.
Plus de choix
Caractéristiques :

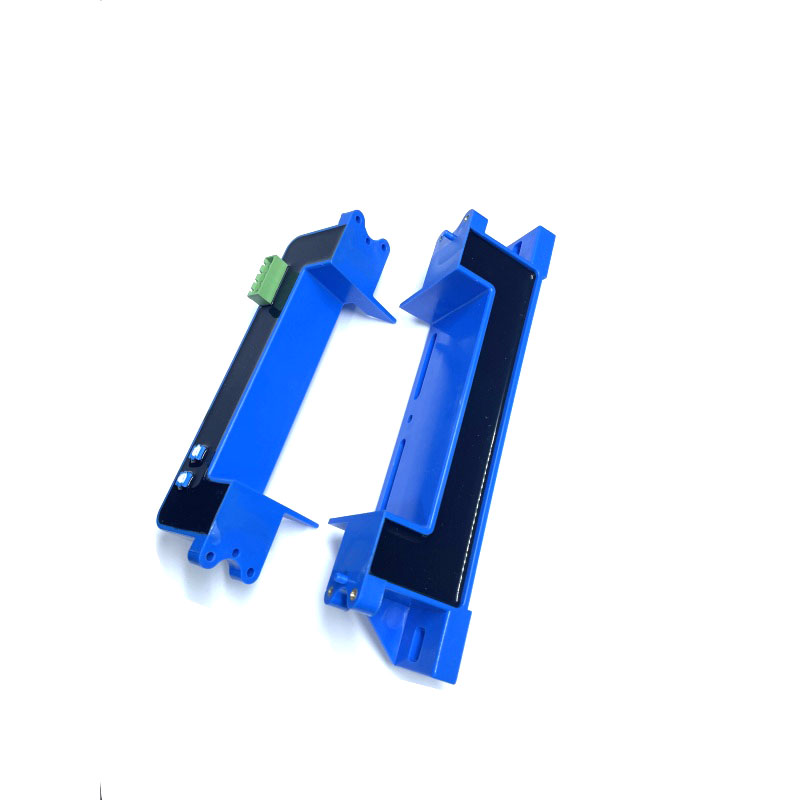

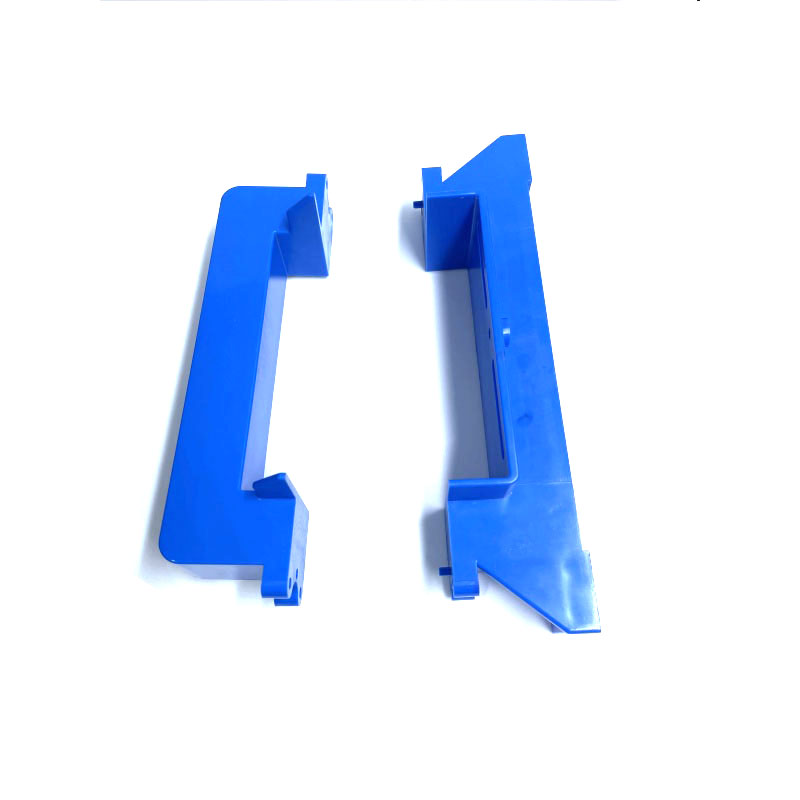

Noyau divisé, facile à installer
Compact et léger
Ignifugé (UL94-V0).
Avantages :
Haute précision et bonne linéarité.
Faible dérive de décalage et de gain.
Faibles pertes d'insertion , bonne capacité de surcharge.
Bande de fréquence large, réponse rapide
Décrire
Application:
Alimentation à découpage, alimentation pour machine à souder
Alimentation par batterie, onduleur, Système de contrôle de mesure, onduleur
Taille
Schéma du circuit
Remarque : Ce schéma illustre le principe de fonctionnement de base du transformateur. Nous pouvons concevoir le circuit d’échantillonnage du transformateur pour le client.
Connecter :
Instructions d'utilisation :
1. Connectez le courant en respectant le sens d'étalonnage du schéma de circuit, en faisant attention au sens du courant.
2. Connectez le fil conformément à la définition de la broche de fonction de l'étalonnage dans le schéma de structure.
Spécification
Mode Paramètre | HOVD-35K51 | HOVD-35K52 | HOVD-35K53 | HOVD-35K54 | HOVD-35K55 | HOVD-35K56 | Unité |
| Courant d'entrée | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | UN |
| Plage de mesure | ±2000 | ±4000 | ±6000 | ±8 000 | ±10000 | ±10000 | UN |
| Tension de sortie | ± 4 ou ±5(T=25℃) | V | |||||
| Tension d'alimentation | ±12~±15(5% ) | V | |||||
| Consommation de courant | ≤15 | mA | |||||
| Tension de décalage zéro | ≤±20 ( T=25℃) | mV | |||||
| Dérive thermique de la tension de sortie | ≤±1mV/℃ ( IP=0 T=-10~+70℃ ) | mV | |||||
| Linéarité | ≤1 .0 ( T=25℃) | % | |||||
| Précision | ≤1,0 (T=25℃ VC=±15V) | % | |||||
| Réponse | <7 | µS | |||||
| hypothermie d'isolation | 5.0 | kV/min | |||||
| -3 dB de largeur de bande | DC…25 | kHz | |||||
| Plage de températures de fonctionnement | -40~+85 | ℃ | |||||
| Plage de température de stockage | -40~+125 | ℃ | |||||
Remarque : Si aucun produit du tableau ci-dessus ne convient à votre utilisation, nous pouvons le personnaliser en fonction de vos exigences techniques et structurelles.
