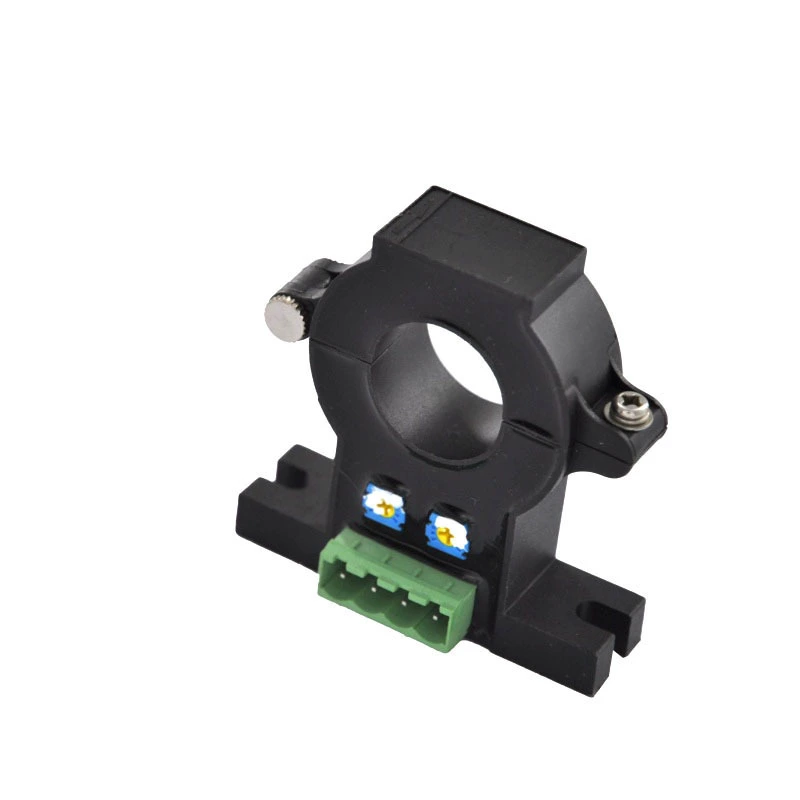

Sensor Arus Hall Seri HOVD-02K** (catu daya ganda)
Pendahuluan :
Sensor Arus Efek Hall Inti Terpisah
Arus input terukur: 50-400A DC
Tegangan keluaran terukur: 2,5±2V / 1,65±1,25V
Catu daya: ±12~±15 （5% )
Ukuran lubang: 21,0 mm
Ini adalah seri sensor arus Hall inti terpisah yang baru dikembangkan yang dapat digunakan untuk mendeteksi arus DC, AC, frekuensi tinggi, pulsa, serta berbagai sinyal arus gelombang tidak beraturan.
Isolasi primer dan sekunder, tekanan dan keamanan.
Diterapkan pada sistem catu daya ganda, catu daya dan tegangan keluaran didukung secara khusus.
Lebih banyak pilihan
Fitur :
Struktur loop terbuka (nyaman digunakan pada saluran yang sudah ada)
Ringkas dan ringan
Mudah dipasang
Tahan api (UL94- V0).
Perlindungan lingkungan (EU RoHS)
Keuntungan :
Presisi tinggi dan linearitas yang baik.
Offset rendah dan pergeseran gain.
Kerugian sisipan rendah, Kapasitas beban berlebih yang baik.
Frekuensi pita lebar, respons cepat .
Menggambarkan
Aplikasi:
Peralatan stasiun pangkalan komunikasi
Peralatan energi baru
Sumber daya mesin las
Kekuatan komunikasi
Daya switching,
Peralatan medis
Instrumentasi,
Transportasi kereta api
Pengukuran industri
Kontrol daya
Ukuran
Diagram rangkaian
Catatan: Diagram skematik ini adalah prinsip kerja dasar transformator. Kami dapat mendesain rangkaian pengambilan sampel transformator untuk pelanggan.
Metode koneksi :
Petunjuk Penggunaan :
1. Hubungkan arus sesuai dengan arah kalibrasi pada diagram rangkaian , perhatikan arah arusnya .
2. Hubungkan kabel sesuai dengan definisi pin fungsi kalibrasi pada diagram struktur .
Spesifikasi
Spesifikasi 1 :
| Model Parameter | HOVD-02K51 | HOVD-02K52 | HOVD-02K53 | HOVD-02K54 | HOVD-02K55 | Satuan |
| Arus masukan | 50 | 10 0 | 200 | 300 | 400 | A |
| Rentang pengukuran | ±100 | ±200 | ±400 | ±600 | ±800 | A |
| Tegangan keluaran | 4 (T=25℃) | V | ||||
| Beban resistensi | ≥10 | kΩ | ||||
| Tegangan suplai | ±12~±15（5%） | VDC | ||||
| Konsumsi saat ini | ≤15 | mA | ||||
| Tegangan offset nol | ＜±20 ( T=25℃) | mV | ||||
| Pergeseran suhu tegangan offset | ＜±20 ( T=25℃) | mV | ||||
| Pergeseran suhu tegangan keluaran | ≤±1mV/℃（IP=0 T=-10~+70℃） | mV | ||||
| Linearitas | ≤1 .0 ( T=25℃) | % | ||||
| Ketepatan | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||
| Tanggapan | <5 | µS | ||||
| Isolasi hipot | 3.0 | kV/Min | ||||
| Lebar pita -3db | DC…10 | kHz | ||||
| Kisaran suhu kerja | -25~+80 | ℃ | ||||
| Kisaran suhu penyimpanan | -40~+85 | ℃ | ||||
Spesifikasi 2:
| Model Parameter | HOVD-02K61 | HOVD-02K62 | HOVD-02K63 | HOVD-02K64 | HOVD-02K65 | Satuan |
| Arus masukan | 50 | 10 0 | 200 | 300 | 400 | A |
| Rentang pengukuran | ±100 | ±200 | ±400 | ±600 | ±800 | A |
| Tegangan keluaran | 5 (T=25℃) | V | ||||
| Beban resistensi | ≥10 | kΩ | ||||
| Tegangan suplai | ±12~±15（5%） | VDC | ||||
| Konsumsi saat ini | ≤15 | mA | ||||
| Tegangan offset nol | ＜±20 ( T=25℃) | mV | ||||
| Pergeseran suhu tegangan offset | ＜±20 ( T=25℃) | mV | ||||
| Pergeseran suhu tegangan keluaran | ≤±1mV/℃（IP=0 T=-10~+70℃） | mV | ||||
| Linearitas | ≤1 .0 ( T=25℃) | % | ||||
| Ketepatan | ≤1 .0 ( T=25℃ VC=±15V) | % | ||||
| Tanggapan | <5 | µS | ||||
| Isolasi hipot | 3.0 | kV/Min | ||||
| Lebar pita -3db | DC…10 | kHz | ||||
| Kisaran suhu kerja | -25~+80 | ℃ | ||||
| Kisaran suhu penyimpanan | -40~+85 | ℃ | ||||
Catatan: Jika tidak ada produk yang sesuai untuk kebutuhan Anda dalam tabel di atas, kami dapat menyesuaikan produk sesuai dengan persyaratan teknis dan struktural Anda.
Untuk informasi lebih lanjut tentang produk kami, selamat datang untuk menghubungi kami kapan saja!
