Somos fabricantes profesionales de transformadores de corriente personalizados, sensores de corriente y cargadores portátiles para vehículos eléctricos.

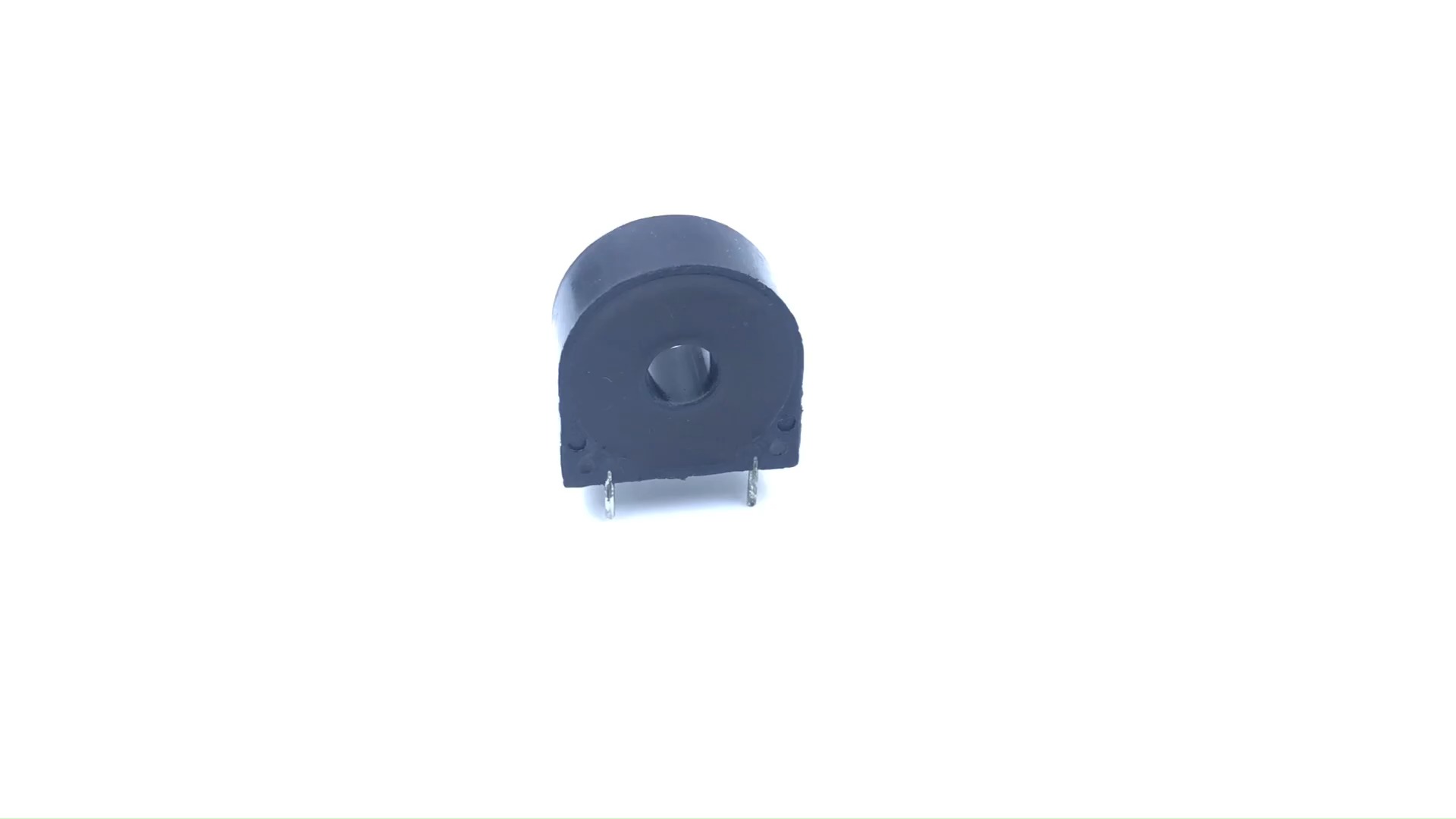

Transformador de corriente serie DHC08A 1
Transformador de corriente serie DHC08A 2
Transformador de corriente serie DHC08A 3
Transformador de corriente serie DHC08A 4
Transformador de corriente serie DHC08A 5

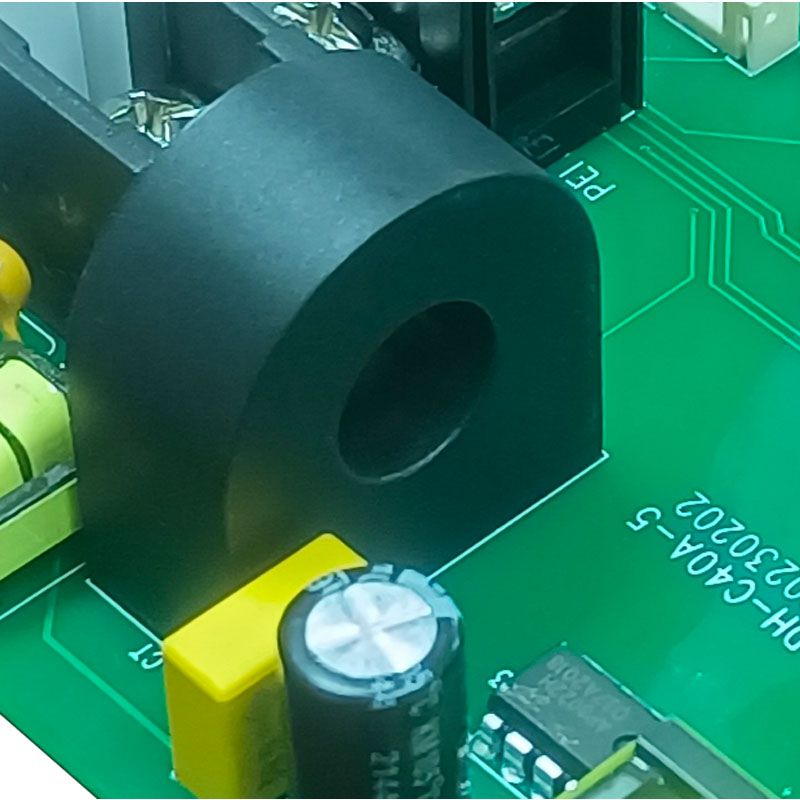

Transformador de corriente serie DHC08A 6
Transformador de corriente serie DHC08A 1
Transformador de corriente serie DHC08A 2
Transformador de corriente serie DHC08A 3
Transformador de corriente serie DHC08A 4
Transformador de corriente serie DHC08A 5
Transformador de corriente serie DHC08A 6

Transformador de corriente serie DHC08A

Transformador de corriente CA

Corriente de entrada nominal: CA 10-50 A.

Relación: 1000: 1 / 2000:1

Tamaño del agujero: 7,0 mm

tipo 4PIN







Característica:

1. Núcleo de aleación permanente.

2.Alta precisión, buena linealidad;

3. Encapsulado epoxi, seguro y confiable.

4.Retardante de llama (UL94- V0),

5.Protección del medio ambiente (UE RoHS).

6.Diseño pequeño y compacto

7.Fácil de montar y soldar

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    Más opciones

    sin datos

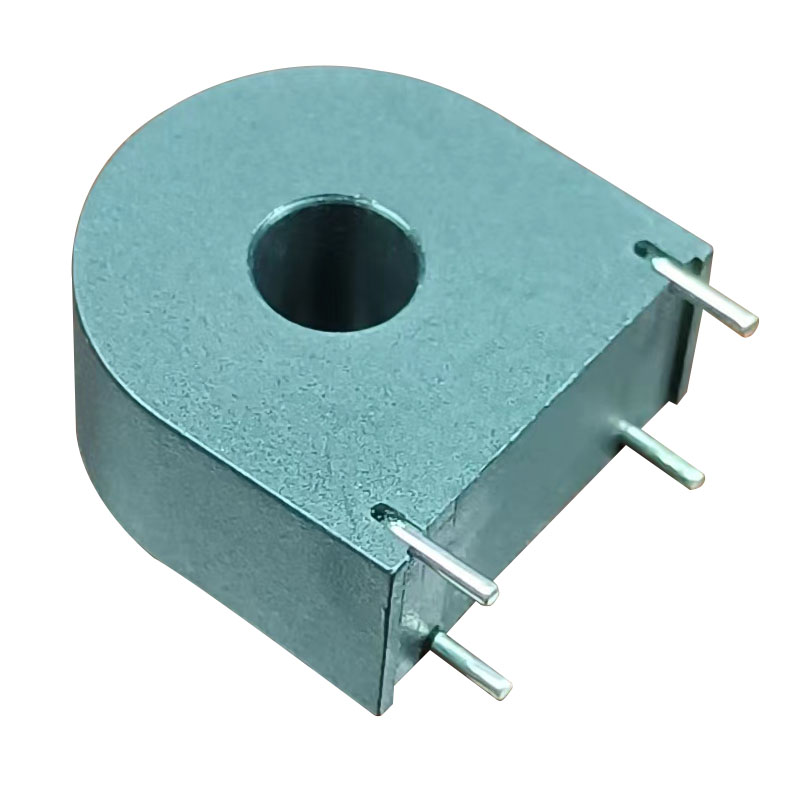

    81A-2
    81A-2

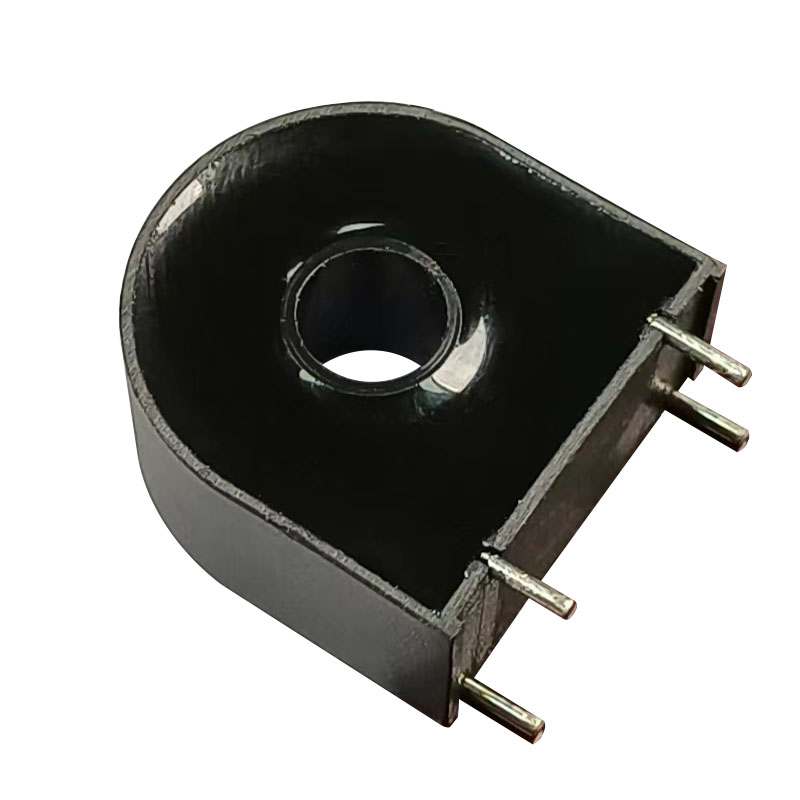

    81A
    81A

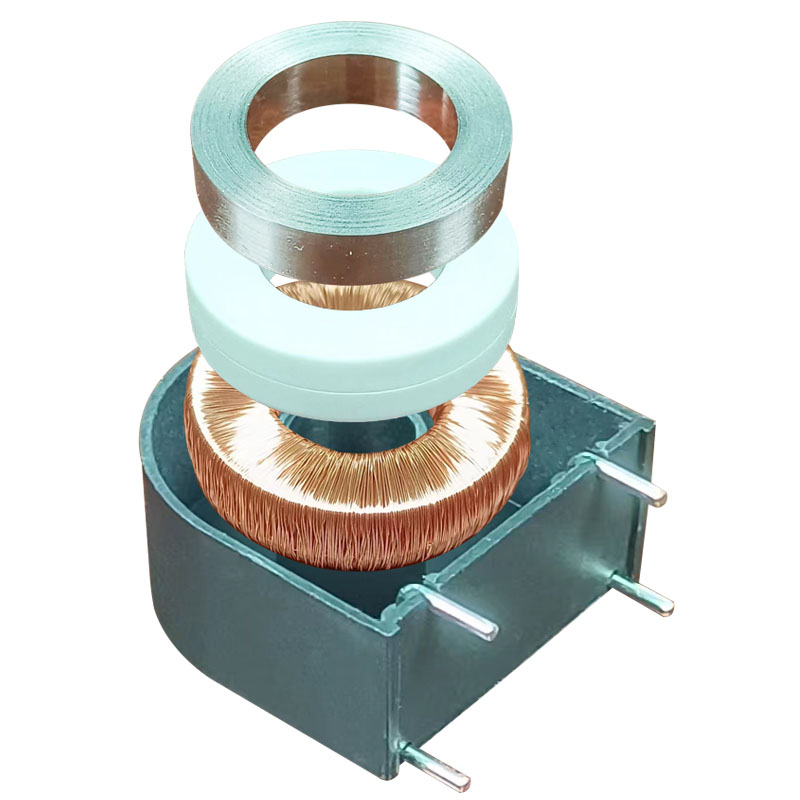

    81A-3
    81A-3

    Describir

    Estándar nacional GB 1208-2006;

    Estándar industrial jbt 10665-2006.

    Temperatura de uso: -25℃-+85℃

    Humedad relativa: ≤95%

    Ámbito de aplicación:

    Adecuado para instrumentación, etc., necesita convertir una gran corriente en

    Corriente pequeña para una medición precisa, utilizada para medición de precisión o como protección de seguridad eléctrica.


    Notas:

    Si la carga conectada al secundario del transformador excede la capacidad de carga nominal, puede provocar una reducción de la precisión o la saturación. Si necesita aumentar la capacidad de carga  y podemos proporcionar personalizado.


    81A-6

    Tamaño

    08A size (2)

    Esquema del circuito

    Nota:  Este diagrama esquemático es el principio de funcionamiento básico del transformador.  Podemos diseñar el circuito de muestreo del transformador para el cliente.

    未标题-5 (2)

    Especificación

    No

    Proyecto

    Rendimiento

    1

    Modelo

    DHC08AB2

    DHC08AB3

    DHC08AB4

    DHC08AD1

    DHC08AD2

    DHC08AD3

    2

    Corriente de entrada nominal

    20A

    30A

    50A

    10A

    20A

    30A

    3

    Corriente nominal de salida

    10mamá

    15mamá

    25mamá

    10mamá

    20mamá

    30mamá

    4

    Permitir sobrecarga múltiple

    1.2 veces

    5

    Relación

    2000:1

    1000:1

    6

    diferencia de relación

    ≤0.1%

    ≤0.2%

    7

    Diferencia de fase

    ≤5´

    ≤10´

    8

    Nivel de precisión

    0.1

    0.2

    9

    Linealidad

    ≤0.1%

    10

    Resistencia de carga

    20Ω

    11

    tensión soportada de aislamiento

    3kV/2mA/1min

    12

    rango de frecuencia

    50/60Hz   ( Frecuencia de prueba: 50Hz)

    13

    Temperatura DE TRABAJO

    -40 85℃

    14

    Temperatura de almacenamiento

    -40 90℃

    15

    Humedad relativa

    ≤95%

    Nota: Si no hay ningún producto adecuado para su uso en la tabla anterior, podemos adaptar el producto de acuerdo con sus requisitos técnicos y estructurales.

    Para más información sobre nuestros productos, bienvenido  para contactarnos en cualquier momento!
