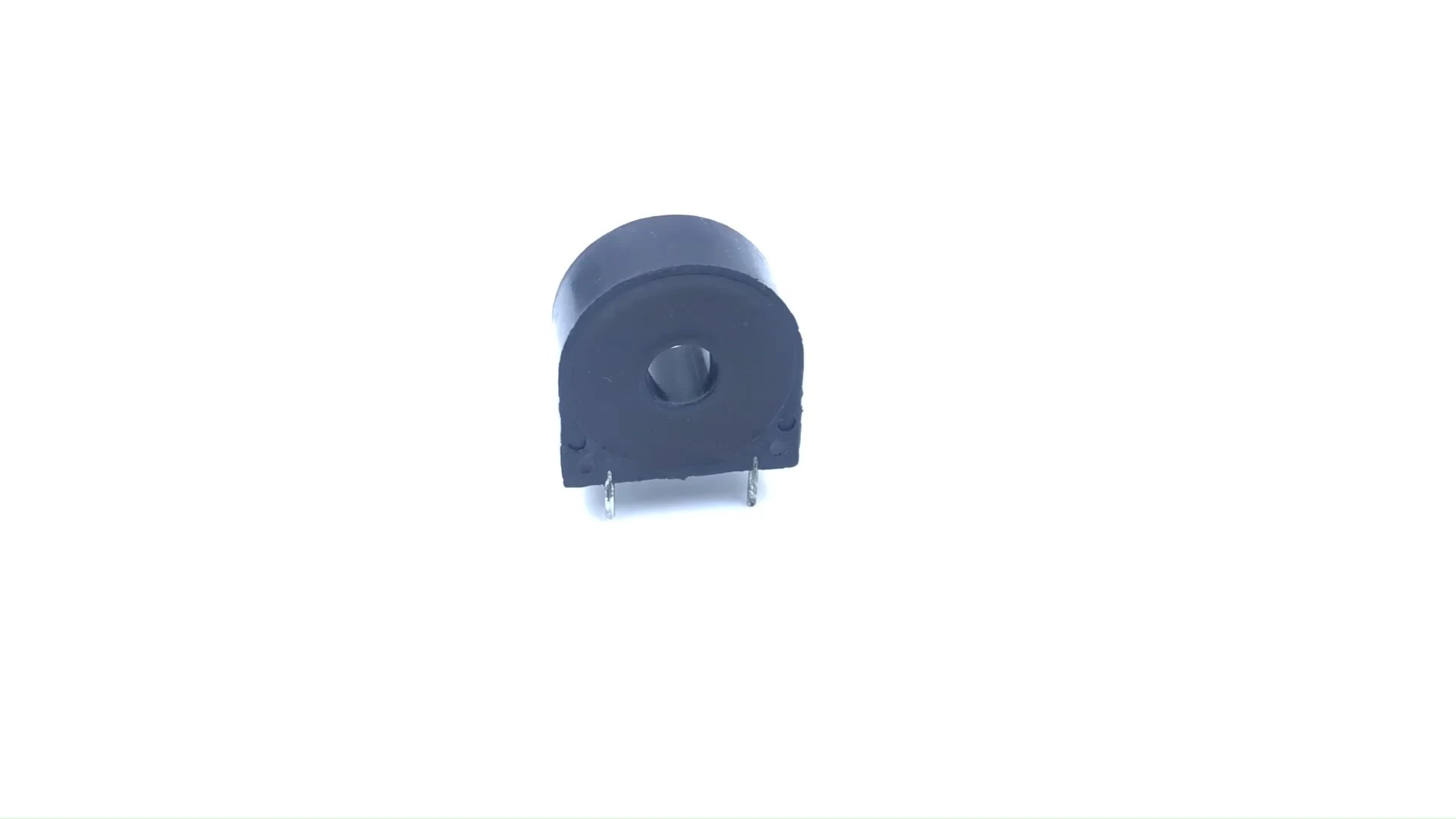

Trasformatore di corrente serie DHC08A
Trasformatore di corrente alternata
Corrente di ingresso nominale: CA 10-50 A
Rapporto: 1000: 1 / 2000: 1
Dimensione del foro: 7,0 mm
Tipo 4PIN
Caratteristica:
1. Nucleo in permalloy,
2. Alta precisione, buona linearità;
3. Incapsulamento epossidico, sicuro e affidabile
4. Ritardante di fiamma (UL94- V0),
5. Tutela ambientale (RoHS UE).
6. Design piccolo e compatto
7. Facile da montare e saldare
Più scelte
Descrivere
Norma nazionale GB 1208-2006;
Standard industriale jbt 10665-2006.
Temperatura di utilizzo:-25℃-+85℃
Umidità relativa:≤95%
Ambito di applicazione:
Adatto per strumentazione, ecc., necessità di convertire una grande corrente in
piccola corrente per misurazioni precise, utilizzata per misurazioni di precisione o come protezione di sicurezza elettrica.
Note:
Se il carico collegato al secondario del trasformatore supera la capacità di carico nominale, potrebbe verificarsi una riduzione della precisione o una saturazione. Se è necessario aumentare la capacità di carico , possiamo fornire soluzioni personalizzate.
Misurare
Schema del circuito
Nota: questo schema elettrico illustra il principio di funzionamento di base del trasformatore. Possiamo progettare il circuito di campionamento del trasformatore per il cliente.
Specifica
| NO | Progetto | Prestazione | |||||
| 1 | Modello | DHC08AB2 | DHC08AB3 | DHC08AB4 | DHC08AD1 | DHC08AD2 | DHC08AD3 |
| 2 | Corrente di ingresso nominale | 20A | 30A | 50A | 10A | 20A | 30A |
| 3 | Corrente di uscita nominale | 10 mA | 15 mA | 25 mA | 10 mA | 20 mA | 30 mA |
| 4 | Consenti sovraccarico multiplo | 1.2volte | |||||
| 5 | Rapporto | 2000:1 | 1000:1 | ||||
| 6 | Differenza di rapporto | ≤0.1% | ≤0.2% | ||||
| 7 | Differenza di fase | ≤5´ | ≤10´ | ||||
| 8 | Livello di precisione | 0.1 | 0.2 | ||||
| 9 | Linearità | ≤0.1% | |||||
| 10 | Resistenza al carico | 20Ω | |||||
| 11 | Tensione di tenuta all'isolamento | 3 kV/2 mA/1 min | |||||
| 12 | Gamma di frequenza | 50/60Hz (frequenza di prova: 50Hz) | |||||
| 13 | Temperatura di lavoro | -40~85℃ | |||||
| 14 | Temperatura di conservazione | -40~90℃ | |||||
| 15 | Umidità relativa | ≤95% | |||||
Nota: se nella tabella sopra non è presente alcun prodotto adatto al tuo utilizzo, possiamo personalizzare il prodotto in base alle tue esigenze tecniche e strutturali.
